XC3042-100PC84C PLCC84 Package, Logik Blocks, a Performance

Den XC3042-100PC84C ass e klassesche programméierbare Logik Apparat aus der bekannter XC3000 Famill.Et gëtt Iech e flexibele Wee fir digital Logik ze handhaben ouni op fixe Funktioun Chips ze vertrauen.Mat ronn 3000 benotzbar Paarte a 5V Operatioun passt et perfekt an eeler Brieder a laang lafende Systemer.Dir kënnt et nei programméieren andeems Dir Konfiguratiounsdaten beim Power-up lued, wat d'Aktualiséierunge vill méi einfach mécht.Säin 84-Pin PLCC Package hält Board Layouten kompakt a bitt ëmmer nach vill I / O Verbindungen.Vun industrielle Maschinnen bis Retro Rechenprojeten, ënnerstëtzt dësen Apparat weider zouverlässeg Hardware Designs.Hei kritt Dir e klore Bléck op seng Features, Struktur an real-Welt Uwendungen.

Katalog

XC3042-100PC84C Iwwersiicht

Déi XC3042-100PC84C Fotoen ass eng CMOS SRAM baséiert Feld programméierbar Gate Array entworf fir konfiguréierbar digital Logik Implementatioun.Et gehéiert zu der XC3000 Famill a gëtt an engem 84 Pin PLCC Package geliwwert.Den Apparat funktionéiert mat enger 5 Volt Versuergung a erfuerdert Konfiguratiounsdaten um Stroum fir seng Logikfunktiounen ze definéieren.Seng intern Struktur ënnerstëtzt programméierbar Logikblocken a flexibel Input- an Outputverbindunge fir Kontroll-, Interface- an Datebehandlungsaufgaben.Dëse Komponent gëtt allgemeng an embedded Systemer, industriell Ausrüstung, an legacy digital Plattformen benotzt déi adaptéierbar Hardware Logik erfuerderen.Sich no XC3042-100PC84C Kontaktéiert eis fir aktuell Lager, Lead Zäit a Präisser ze kontrolléieren.

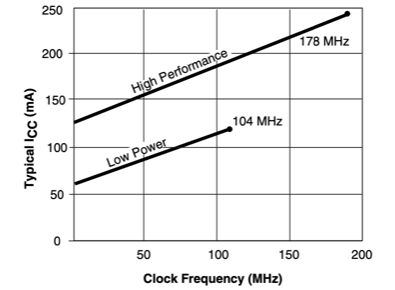

Typesch Icc vs Frequenz fir XC3042-100PC84C

Grafik plott typesch Versuergungsstroum op der vertikaler Achs a Milliampère géint d'Auerfrequenz op der horizontaler Achs a Megahertz, weist de Stroum erop mat der Operatiounsfrequenz.Zwee Operatiounsmodi ginn identifizéiert, mam Label Low Power an High Performance, jidderee vun enger steigender Linn vertrueden.Low Power Modus erreecht ongeféier 104 MHz bei engem Stroum no bei 120 mA, während High Performance Modus op ongeféier 178 MHz erreechst mat Stroum op 240 mA.De linear Trend a béide Kéiren weist de proportionalen Wuesstum vum dynamesche Stroumverbrauch un wéi d'Schaltfrequenz eropgeet, wat d'Frequenzofhängeg Kraaftcharakteristike vum Apparat reflektéiert.

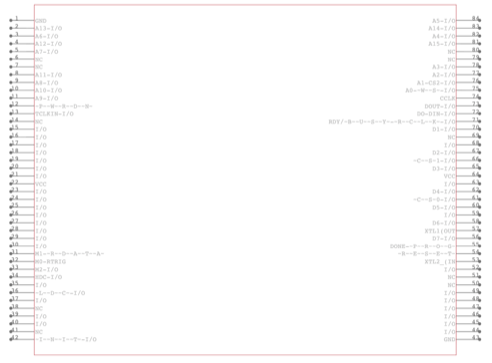

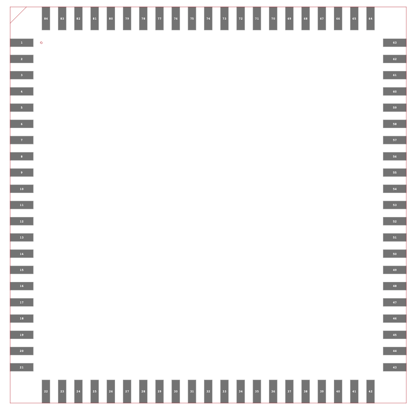

XC3042-100PC84C CAD Modell

XC3042-100PC84C Online Uerdnung

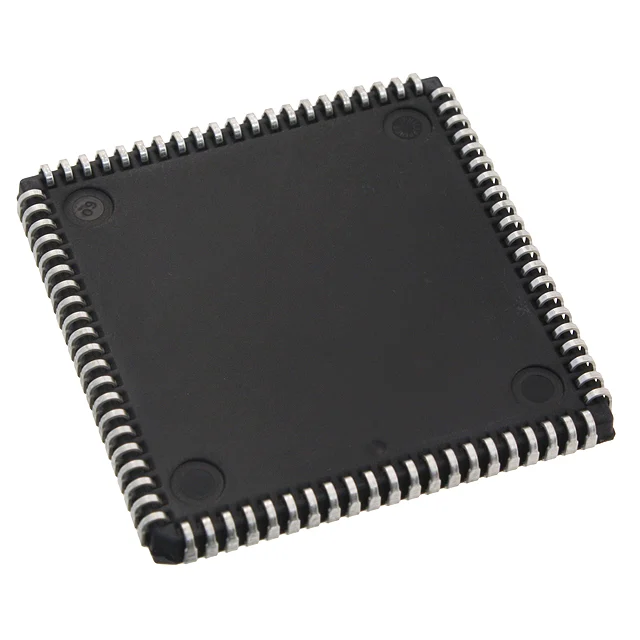

XC3042-100PC84C Fotoen

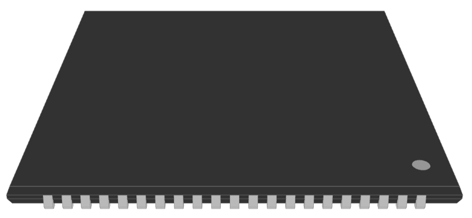

XC3042-100PC84C 3D Modell

Spezifikatioune vun XC3042-100PC84C

Benotzbar Logik Gate Kapazitéit

XC3042-100PC84C bitt ongeféier 3000 benotzbar Logik Paarte fir digital Kreesleef ëmzesetzen.Dës Kapazitéit ënnerstëtzt Kontrolllogik, Datenrouting, Staatsmaschinnen, an arithmetesch Operatiounen an engem eenzegen programméierbare Gerät.Andeems Dir verschidde Logikfunktiounen an ee Komponent integréiert, reduzéiert et de Besoin fir separat fixe Logik ICs an ënnerstëtzt kompakt Board Layouten.

Konfiguréierbar Logik Blockstruktur

Den Apparat enthält 144 Configurable Logic Blocks déi de Kär vu senger programméierbarer Architektur bilden.All Block kann arrangéiert ginn fir Kombinatiouns- a sequenziell Logikfunktiounen auszeféieren.Dës Struktur erlaabt Designer personaliséiert Hardware Verhalen ze definéieren baséiert op Applikatioun Ufuerderunge iwwerdeems prévisibel digital Operatioun erhalen.

Benotzer Input an Output Ressourcen

XC3042-100PC84C enthält 74 Benotzer zougänglech Input an Output Pins.Dës Pins erméiglechen direkt Verbindung mat externen Erënnerung, Prozessoren, Kontrolllinnen a Kommunikatiounsinterfaces.Déi verfügbar I O Grof ënnerstëtzt flexibel Systemintegratioun an embedded an legacy Plattformen.

Integréiert On Chip Memory

Den Apparat integréiert 30784 Total RAM Bits bannent senger interner Struktur.Dëst Gedächtnis kann fir temporär Datelagerung, Puffer, a Logik verbonne Funktiounen benotzt ginn.Am RAM gebaut ze hunn reduzéiert d'Vertrauen op extern Erënnerung fir moderéiert Späicherbedürfnisser.

Standard 5 Volt Betribssystemer Range

XC3042-100PC84C bedreift bannent engem Fourniture Volt Beräich pa 4,75 Volt ze 5,25 Volt.Dës Gamme alignéiert mat Standard 5 Volt digitale Systemer an ënnerstëtzt Kompatibilitéit mat TTL- a CMOS-baséiert Circuiten déi allgemeng an etabléierten Designen benotzt ginn.

Kommerziell Temperaturbereich

Déi spezifizéiert Operatiounstemperatur ass 0 Grad Celsius bis 85 Grad Celsius.Dëst mécht den Apparat gëeegent fir kontrolléiert Indoor kommerziell an industriell Ëmfeld wou stabil thermesch Bedéngungen erhale bleiwen.

84 Pin PLCC Package Format

Den Apparat gëtt an engem 84 Pin Plastic Leaded Chip Carrier Package mat J Leads geliwwert.Dëst Uewerfläch Montéierung Format ënnerstëtzt sécher Verwaltungsrot Unhang an efficace Notzung vun gedréckt Circuit Verwaltungsrot Plaz an mëttel- Dicht Layouten.

SRAM Baséiert Reprogramméierbar Architektur

XC3042-100PC84C benotzt engem SRAM baséiert Configuratioun System.Seng Logik Konfiguratioun gëtt beim Stroum vun enger externer Quell gelueden, wat et erlaabt datt den Apparat nei programméiert gëtt wann Designupdates erfuerderlech sinn.Dëst ënnerstëtzt Design Flexibilitéit ouni Hardware Ersatz.

XC3000 Famill Architektur Kompatibilitéit

Den Apparat follegt d'Architektur vun der XC3000 FPGA Famill.Et ënnerstëtzt etabléiert Konfiguratiounsmethoden an Design Approche, déi an dëser Produktserie benotzt ginn, wat konsequent Integratioun mat ähnlechen Apparater erméiglecht.

Speed Grad -100 Timing Klassifikatioun

Den -100 Geschwindegkeetsgrad definéiert d'Timing Performance Kategorie vum Apparat.Et weist Schalt- a Verbreedungseigenschaften an der XC3000 Famill un, ënnerstëtzt stabilt a prévisibel digital Signalverhalen a prakteschen Uwendungen.

Spezifikatioune vun XC3042-100PC84C

Produit Attributer	Attribut Wäert
Fabrikant beschwéiert	AMD Xilinx
Spannung - Versuergung	4.75V ~ 5.25V
Total RAM Bits	30784
Fournisseur Apparat Package	84-PLCC (29.31x29.31)
Serie	XC3000
Package / Fall	84-LCC (J-Lead)
Package	Schacht
Operatioun Temperatur	0°C ~ 85°C (TJ)
Zuel vun LABs / CLBs	144
Zuel vun ech / O	74
Zuel vun Gates	3000
Montéierung Typ	Surface Mount
Basis Produit Zuel	XC3042
RoHs Status	RoHS net konform
Moisture Sensitivity Level (MSL)	3 (168 Stonnen)
REACH Status	REACH Onbeaflosst
ECCN	EAR99
HTSUS	8542.39.0001

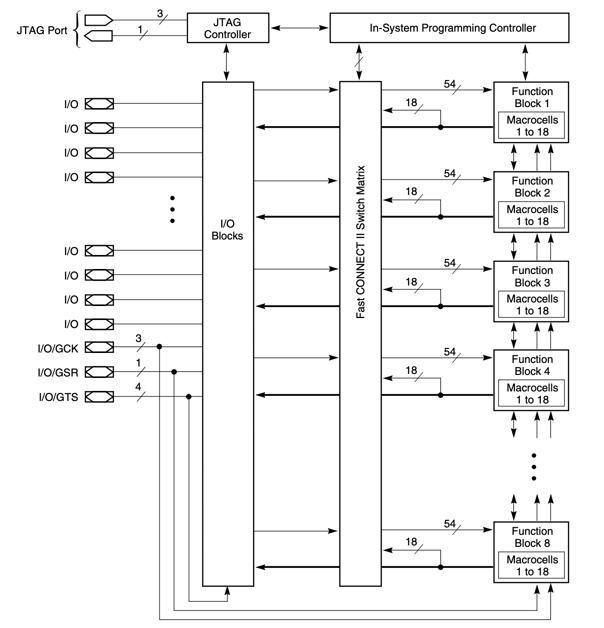

Architektur vun XC3042-100PC84C

Strukturéiert ronderëm aacht Funktiounsblocken, all mat 18 Makrozellen, verbënnt den Apparat programméierbar Logik Ressourcen duerch eng zentral FastCONNECT II Schaltmatrix déi intern Signalrouting geréiert.All Funktiounsblock Interface mat der Matrix mat 54 Input Linnen an 18 Ausgangsweeër, ënnerstëtzt prévisibel Interconnect Verspéidungen typesch fir CPLD Strukturen.I / O-Blöcke, déi laanscht déi lénks Säit positionéiert sinn, bidden extern Pin-Konnektivitéit an integréieren global Kontrollsignaler mam Label I O GCK, I O GSR, an I O GTS fir Auer, Set Reset, an Tristate Verdeelung.E JTAG Controller an am System Programméierungscontroller erschéngen uewen, wat Grenzscankonformitéit an reprogramméierbar Konfiguratiounsfäegkeet ugeet.Fett Signalweeër weisen direkt Verbindunge vu Funktiounsblockausgaben op d'IO-Blöcke, reduzéiere Routingstadien fir ausgewielten Ausgänge.

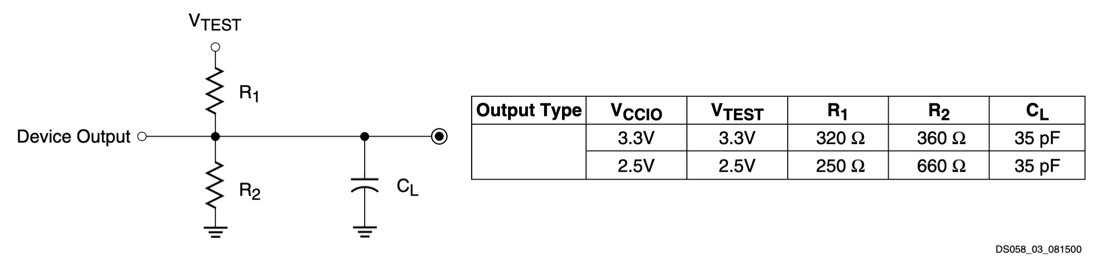

AC Luede Circuit vun XC95144XL

Testbelaaschtkonfiguratioun verbënnt den Apparatausgang mat engem resistive Divider geformt vu R1 gebonne mat VTEST an R2 verbonne mat Buedem, mat enger kapazitiver Belaaschtung CL verbonne vum Ausgangsnode op Buedem.De Circuit Modeller Output Schaltbedéngungen fir AC Timing Miessunge andeems se kontrolléiert resistiv a kapazitiv Belaaschtung definéieren.Eng Tabell spezifizéiert Wäerter fir zwee Betribsniveauen, mat VCCIO an VTEST op 3,3 V gesat mat R1 vun 320 Ohm an R2 vun 360 Ohm, oder 2,5 V mat R1 vun 250 Ohm an R2 vun 660 Ohm, während CL bleift 35 pF a béide Fäll.Dës Konfiguratioun etabléiert standardiséierte Luedeparameter fir d'Ausgangssteigung an d'Falleigenschaften ënner definéierte Spannungsbedéngungen ze evaluéieren.

Uwendungen vun XC3042-100PC84C

Legacy Embedded System Ënnerhalt

Den XC3042-100PC84C gëtt wäit benotzt fir embedded Systemer z'erhalen, déi während der fréier Adoptioun vun der programméierbarer Logik entwéckelt goufen.Vill Kontrollbrett an der Fabrikatiounsausrüstung, Instrumentatioun a Kommunikatiounshardware goufen ëm d'XC3000 Architektur entworf.Wann dës Systemer Reparatur erfuerderen, erlaabt den Apparat déi ursprénglech programméierbar Logik ze restauréieren ouni de gedréckte Circuit Board z'änneren.Dëst hëlleft System Verhalen ze erhaalen, timing Relatiounen, a Signal Onbedenklechkeet.

Industriell Kontrollsystemer Baséiert op XC3000 Architektur

An industrielle Kontrollplattformen gebaut mat XC3000 Serie Geräter, geréiert den XC3042-100PC84C Sequenzéierung, Signalrouting an Interface Koordinatioun tëscht Sensoren an Aktuatoren.Seng 5 Volt Betribsberäich entsprécht de Logikniveauen, déi an eelere Automatisatiounssystemer benotzt ginn.Den Apparat kann Timing Kontroll, Datewee Gestioun, an diskret Logik Ersatz bannent programméierbar Hardware handhaben, wat stabil Operatioun a laang lafende Produktiounsëmfeld erlaabt.

Retro Computeren an Hardware Restauratiounsprojeten

Den XC3042-100PC84C gëtt a Retro Rechenprojete benotzt, déi als Zil hunn fréi programméierbar Logik Designs ze erhalen oder nei ze kreéieren.Et erméiglecht d'Restauratioun vun Expansiounskaarten, Entwécklungsbrett, an Interface Moduler ursprénglech mat XC3042 Apparater gebaut.Andeems Dir déiselwecht Konfiguratiounsstruktur a Pin-Layout ënnerstëtzt, hëlleft et authentesch Hardwareverhalen z'erhalen, während d'Reprogramméierung erlaabt wann Designdateien verfügbar sinn.

Edukativ Studie vun der fréierer FPGA Architektur

Den Apparat déngt als Léierplattform fir d'éischt Generatioun SRAM baséiert FPGA Strukturen ze verstoen.Studente kënnen konfiguréierbar Logikblocken, intern Erënnerungsressourcen an extern Konfiguratiounsmethoden an engem richtege Hardwareapparat ënnersichen.Schafft mat dëser Architektur gëtt praktesch Abléck an wéi fréi programméierbar Logik Systemer organiséiert goufen a wéi digital Funktiounen an Hardware kartéiert goufen.

Direkten Ersatz An bestehend XC3042 Installatiounen

Den XC3042-100PC84C funktionéiert als Ersatz fir Systemer déi scho XC3042 Serie Komponenten benotzen.Et ënnerstëtzt datselwecht Packageformat, Spannungsbereich an architektonesch Struktur, wat Reparatur oder Renovéierung vun alternd Ausrüstung erlaabt.Dës Approche verlängert d'Liewensdauer vu legacy Systemer ouni Redesign oder Konversioun op méi nei programméierbar Plattformen ze erfuerderen.

Apparat Part Marquage XC3042-100PC84C

Package Illustratioun stellt d'Uewe Vue vun engem TQ144 Apparat mat markéiert Deel Marquage Felder déi Bestellung Informatiounen definéieren.Gerätstyp erschéngt als XC95xxxXL, wat d'Famillbezeechnung uginn, während de Package Code TQ144 den 144 Pin dënn Quad Flat Package identifizéiert.Geschwindegkeetsgrad ass als 7C markéiert, wou den numeresche Wäert d'Zäitleeschtung bezeechent an de Bréif de kommerziellen Operatiounstemperaturberäich ugeet.Eng separat horizontal Linn gëtt ugewisen als net am Zesummenhang mat der Apparatdeelnummer, ënnerscheet Tracabilitéit oder Lotinformatioun vu Bestellungsidentifizéierer.Pin 1 Location ass markéiert vun engem kreesfërmegen Indikator an engem Eck fir d'Package Orientéierung ze definéieren.

XC3042-100PC84C Virdeeler an Nodeeler

Virdeeler

• SRAM baséiert Struktur erlaabt Logik reprogrammed wann Design Ännerungen néideg sinn

• Etabléiert XC3000 Architektur ënnerstëtzt stabil Operatioun an laangfristeg Legacy Systemer

• 5 Volt Fourniture Rei Mätscher eeler TTL an CMOS Logik Niveauen

• Moderéiert Gate Grof passt kleng bis mëttelgrouss Skala digital Kontroll Aufgaben

• Allgemeng integréiert a fréier embedded an industriell Plattformen

• 84 PIN PLCC Package ënnerstëtzt kompakt Uewerfläch Montéierung Verwaltungsrot Layouten

Nodeeler

• 5 Volt Operatioun net mat modern niddereg Volt digital Systemer alignéiert

• Logik Kapazitéit ass limitéiert am Verglach mat aktuell Generatioun FPGA Apparater

• Stroumverbrauch ass méi héich wéi méi nei niddereg Spannungsprogramméierbar Logikfamilljen

• Mangel embedded Multiplikatore an engagéierten Signal Veraarbechtung Ressourcen

• Enthält net fortgeschratt Auer Gestioun oder héich Vitesse Interface Fonctiounen

• Entwécklungsinstrumentkompatibilitéit ass a modernen FPGA Design Ëmfeld limitéiert

XC3042-100PC84C Alternativen

Deel Zuel	Fabrikant beschwéiert	Schlëssel Fonctiounen	Benotzt Fall / Notizen
XC3042-100PQ100C Fotoen	AMD	XC3000 Famill FPGA mat ronn 3.000 System Paarte an 144 konfiguréierbar Logik Spär.Operéiert vun enger 5V Versuergung an ënnerstëtzt Surface-Mount Verpakung.	Benotzt an legacy programméierbar Logik Designen, Interface Kontroll, a moderéiert Dicht digital Uwendungen.
XC3042-125PQ100C Fotoen	AMD	Ähnlech XC3042 Apparat mat alternativ Vitesse Grad.Bitt konfiguréierbar Logik Ressourcen a flexibel I / O an engem PQFP Package.	Gëeegent fir digital Kontroll- a Kommunikatiounskreesser wou Timing Ufuerderunge moderéiert sinn.
XC3030L-8VQ64C Fotoen	AMD	Low-Power FPGA aus der XC3000L Serie mat konfiguréierbare Logikblocken a kompakt Package Design.Entworf fir reduzéiert Energieverbrauch.	Gëeegent fir Muecht-sensibel embedded Systemer a Konsument elektronesch Produiten.
XC3030L-8VQ64I Fotoen	AMD	Industriegrad Low-Power FPGA mat erweiderten Temperaturbereich a flexibel programméierbar Logik Ressourcen.	Benotzt an industrieller Kontroll an embedded Systemer déi zouverlässeg Operatioun an härter Ëmfeld erfuerderen.

Iwwer AMD Xilinx

AMD Xilinx fonctionnéiert als adaptiven an embedded Computing Divisioun vun Advanced Micro Devices, Inc. D'Organisatioun verfolgt seng Originen op Xilinx, Inc., gegrënnt an 1984 a Kalifornien, wou se programméierbar Logik Geräter agefouert hunn, déi no der Fabrikatioun konfiguréiert kënne ginn.Iwwer d'Joren huet d'Firma sech a programméierbar Plattformen erweidert, déi an der Kommunikatiounsinfrastruktur, der Industrieautomatiséierung, der Raumfaartsystemer, der Automobilelektronik an der Beschleunigung vun der Rechenzentrum benotzt ginn.Säi Portfolio enthält programméierbar Logik Geräter, adaptiven System op Chipplattformen, Entwécklungssoftware, an Design Tools déi d'Hardwareniveau Personnalisatioun ënnerstëtzen.No senger Acquisitioun vun AMD am Joer 2022, goufen seng Technologien Deel vun engem méi breede Hallefleitportfolio deen programméierbar Logik mat High-Performance-Veraarbechtungsléisungen kombinéiert.

Conclusioun

Den XC3042-100PC84C gëtt Iech e praktesche Wee fir programméierbar Logik an 5V digitale Systemer ze managen.Mat senger SRAM-baséierter Struktur kënnt Dir d'Konfiguratioun nei lueden an aktualiséieren wann néideg.Et bitt eng zolitt Mëschung vu Logikkapazitéit, intern RAM, a flexibel I / O Verbindungen.De PLCC84 Package hält et einfach a ville Board Layouten z'integréieren.Egal ob Dir eeler Ausrüstung ënnerhält oder un Restauratiounsprojeten schafft, dësen Apparat hëlleft Iech d'Original Hardware glat ze halen.Et bleift eng zouverlässeg Wiel wann Kompatibilitéit a Flexibilitéit wichteg sinn.
