4,7 kΩ Resistor Guide: Faarf Code, benotzt, Testen & Wäert Verglach

E 4,7 kΩ Widderstand ass e gemeinsamen elektroneschen Deel deen benotzt gëtt fir Stroum a Spannung a Circuiten ze setzen.Dësen Artikel erklärt wat de Wäert heescht, wéi seng Faarfbänner ze liesen, a wat seng Haaptspesifikatioune sinn.Et weist och wou et normalerweis benotzt gëtt, sou wéi Pull-up an Pull-Down Signaler, Transistor Kontroll, a Spannungsdeeler.Dir léiert och wéi Dir et mat engem Multimeter kontrolléiert a wéi et mat 10 kΩ a 47 kΩ Widderstande vergläicht.

Katalog

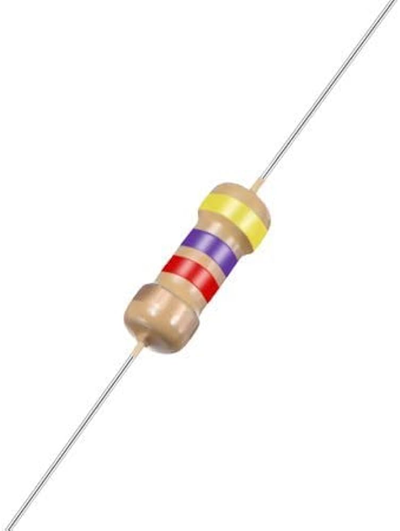

Figur 1. 4,7 kΩ Axial Resistor

Wat ass e 4,7 kΩ Resistor?

E 4,7 kΩ Widderstand ass e Widderstand mat engem Resistenzwäert vu 4.700 ohm (Ω).De "kΩ" bedeit Kilo-Ohm, also 4,7 kΩ = 4,7 × 1.000 Ω = 4.700 Ω.An engem Circuit gëtt dëse Wäert allgemeng benotzt fir de Stroum op e méi sécheren Niveau ze reduzéieren oder e Spannungsniveau op engem Node ze setzen.Et hëlleft Signaler stabil ze halen andeems Dir kontrolléiert wéi vill Stroum duerch e Wee fléisst.An einfache Begrëffer ass e 4,7 kΩ Widderstand e Standardwäert dee benotzt gëtt fir Stroum oder Formspannung ze kontrolléieren ouni de Circuit ze vill ze zéien.

Elektresch Spezifikatioune vun engem 4,7 kΩ Resistor

E 4,7 kΩ Widderstand kann a villen Typen a Gréissten gemaach ginn, sou datt seng Spezifikatioune jee no Serie an Hiersteller variéieren.D'Tabell hei ënnen lëscht allgemeng, moossbar Spezifikatioune déi Dir op Datenblieder gesitt.

Spezifikatioune	Typesch Range
Nominell Resistenz	4,7 kΩ (4.700 Ω)
Toleranz	±0,1%, ±0,5%, ±1%, ±2%, ±5%
Power Bewäertung (axial)	1/8 W, 1/4 W, 1/2 W, 1 W, 2 W
Power Bewäertung (SMD)	1/20 W, 1/16 W, 1/10 W, 1/8 W, 1/4 W
Temperatur Koeffizient (TCR)	25, 50, 100, 200, 300 ppm/°C
Betribssystemer Temperaturbereich	-55°C bis +155°C (variéiert no Typ)
Max schaffen Spannung	~50 V bis 500 V (ofhängeg vum Package / Kraaft)
Max Iwwerlaascht Spannung	Méi héich wéi Aarbechtsspannung (Serie-ofhängeg)
Package Gréisst (SMD)	0201, 0402, 0603, 0805, 1206, 1210
Kierper Gréisst (axial)	hänkt dovun of Watt (méi laang Kierper fir méi héich W)
Resistor Technologie	Décke Film, dënn Film, Metal Film, wirewound
Laangfristeg Stabilitéit	z.B. ±(0,2% bis 1%) iwwer 1.000 Stonnen (Typ-ofhängeg)
Kaméidi (relativ)	Niddereg an Metal / dënn Film, méi héich an e puer décke Film
Spannung Koeffizient	Typesch niddereg;méi an Präzisioun Zorte spezifizéiert
Fiichtegkeet / Ëmweltbewäertung	Variéiert (Allgemeng Zweck bis héich Zouverlässegkeet Serie)

4,7 kΩ Resistor Faarf Code

Vill 4,7 kΩ Widderstänn benotzen Faarfbänner fir datt Dir de Wäert séier identifizéieren kënnt.D'Bandzuel (4, 5 oder 6) ännert haaptsächlech wéivill Ziffere gewisen ginn an ob extra Info wéi Temperaturkoeffizient abegraff ass.

4-Band Faarf Code

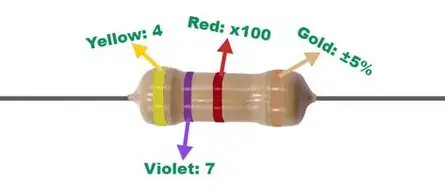

Figur 2. 4-Band 4,7 kΩ Faarf Code

Band Positioun	Faarf	Sinn	Wäert
1st Band	Giel	1. Ziffer	4
2nd Band	Violett	2. Ziffer	7
3rd Band	Rout	Multiplikator	× 100 (10²)
4e Band	Gold	Toleranz	± 5%

Déi éischt zwou Bande ginn d'Zuel 47. Déi drëtt Band (rout) heescht multiplizéieren mat 100, also 47 × 100 = 4.700 Ω.Dat ass 4,7 kΩ.D'Goldband weist datt d'Resistenz vun ± 5% vum uginnene Wäert variéiere kann.

5-Band Faarf Code

E 5-Band Widderstand füügt eng extra Ziffer, sou datt de Wäert dräi bedeitend Ziffere virum Multiplikator benotzt.Dëst gëtt allgemeng fir méi enk Toleranzdeeler benotzt.

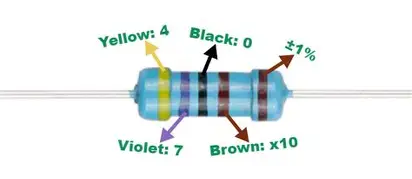

Figur 3. 5-Band 4,7 kΩ Faarf Code

Band Positioun	Faarf	Sinn	Wäert
1st Band	Giel	1. Ziffer	4
2nd Band	Violett	2. Ziffer	7
3rd Band	Schwaarz	3. Ziffer	0
4e Band	Braun	Multiplikator	× 10 (10¹)
5e Band	Braun	Toleranz	± 1%

Déi éischt dräi Bands bilden 470. D'Multiplikatorband (brong) bedeit × 10, also 470 × 10 = 4.700 Ω.Dat entsprécht 4,7 kΩ.Déi lescht Band (brong) weist ± 1% Toleranz, déi allgemeng méi präzis ass wéi allgemeng 4-Band Deeler.

6-Band Faarf Code

A 6-Band Widderstänn ëmfaasst eng Temperatur Koeffizient (Tempco) Band Nieft Toleranz.Dëst ass nëtzlech wann Dir Iech iwwer Wäertstabilitéit këmmert wéi d'Temperatur ännert.

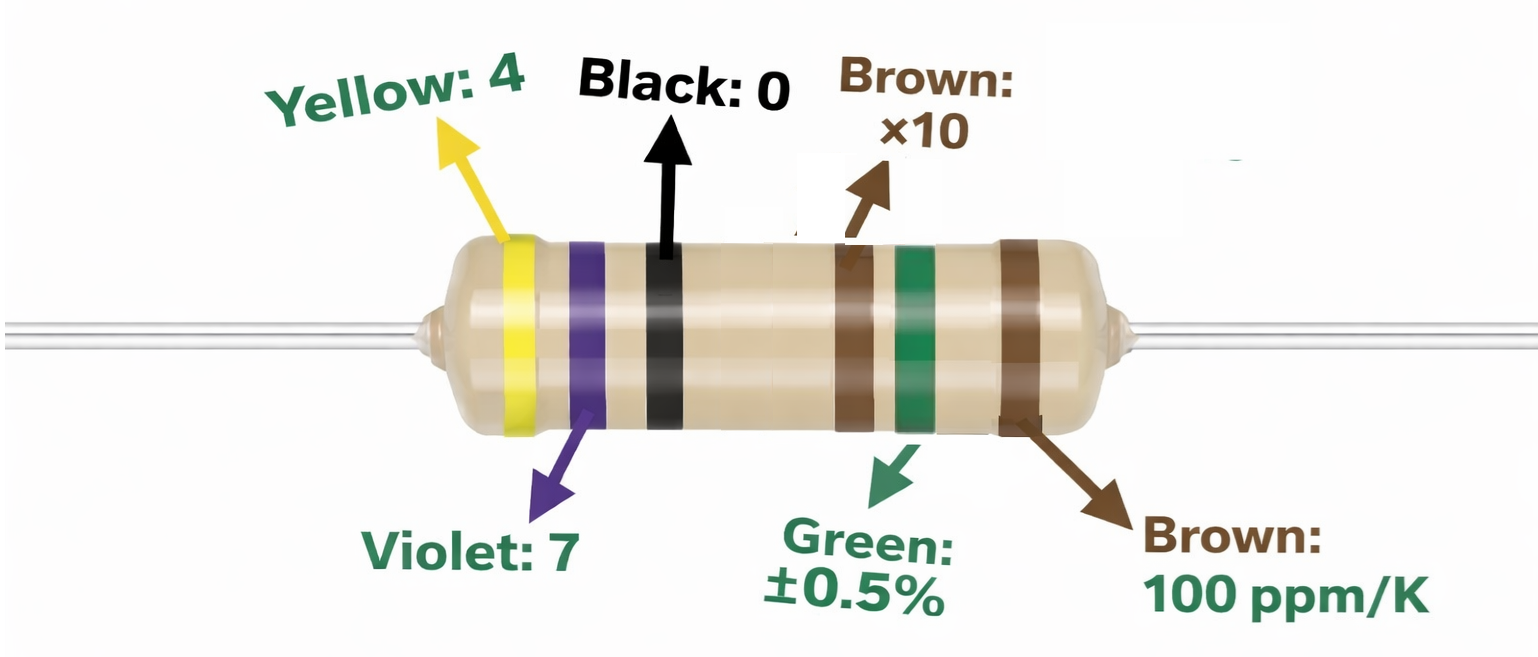

Figur 4. 6-Band 4,7 kΩ Faarf Code

Band Positioun	Faarf	Sinn	Wäert
1st Band	Giel	1. Ziffer	4
2nd Band	Violett	2. Ziffer	7
3rd Band	Schwaarz	3. Ziffer	0
4e Band	Braun	Multiplikator	× 10 (10¹)
5e Band	Gréng	Toleranz	± 0,5%
6e Band	Braun	Tempco	100 ppm/°C

Déi gréng Band bedeit datt de Widderstand erlaabt ass mat ± 0,5% vu 4,7 kΩ ze variéieren.Déi brong Tempco Band bedeit datt d'Resistenz ongeféier 100 ppm / ° C ännert, wat 0,01% pro ° C ass (well 100 ppm = 100 / 1.000.000).Méi niddereg ppm/°C Wäerter bedeiten normalerweis besser Stabilitéit wann d'Temperaturen klammen oder falen.Dofir ginn 6-Band Widderstänn dacks benotzt wou konsequent Resistenz iwwer Temperatur wichteg ass.

Uwendungen vun engem 4,7 kΩ Resistor

E 4,7 kΩ Widderstand ass e "Mëtt" Wäert dee vill praktesch Designen passt, besonnesch ronderëm Logik Signaler a kleng Signalkreesser.Drënner sinn allgemeng Weeër et a Circuiten benotzt gëtt.

1. Pull-up resistor fir digital Input

E 4,7 kΩ Pull-up hëlleft engem digitale Input e propperen HIGH ze liesen wann de Schalter oder den Ausgang op ass.Et gëtt e staarkt genuch Pull-up fir kleng Kaméidi ze bekämpfen, awer et hält ëmmer nach aktuell raisonnabel wann d'Linn LOW gezunn ass.Dëse Wäert ass wäit op Mikrokontroller-Inputen an Open-Drain-Ausgänge gesi ginn.Et ass och heefeg op gemeinsame Signallinnen wou Stabilitéit wichteg ass.

2. Pull-down resistor fir stabil LOW Staat

E 4,7 kΩ Pull-Down hält e Signal op LOW wann näischt et dreift.Dëst verhënnert "floating" Inputen déi zoufälleg den Zoustand änneren.Et gëtt dacks benotzt mat Knäppercher, Sensorausgaben, an aktivéiert Pins.De Wäert ass staark genuch fir e klore Niveau ze definéieren ouni de Circuit schwéier ze maachen.

3. Transistor biasing an kleng-Signal Etappe

A BJT oder MOSFET Chauffer Sektiounen gëtt 4,7 kΩ dacks benotzt fir e Bias Wee fir e Base / Gate Node ze setzen.Et hëlleft ze kontrolléieren wéi staark e Kontrollsignal den Transistor-Input dréit.Vill wielen et wann se e feste Kontrollwee wëllen ouni exzessive Fuertstroum.Et hëlleft och den Input ze halen fir gelueden ze bleiwen wann de Fuersignal trennt.

4. Spannungsdeler fir Referenz- oder Sensingnoden

E 4,7 kΩ Widderstand gëtt allgemeng mat engem anere Widderstand gepaart fir en Divider fir eng prévisibel Nodespannung ze bilden.Et gëtt fir Input Skaléierung, Referenzastellung a Sensorauslieskreesser benotzt.De Wäert ass praktesch well et net ganz grouss Komponente erfuerdert an ëmmer nach den Trennaktuell moderéiert hält.Et ass och einfach mat ville Standard Widerstandswäerter ze passen.

5. Signal Linn damping oder mëll Luede

Op e puer Signalweeër gëtt 4,7 kΩ als liicht Belaaschtung benotzt fir ongewollt Schwammen ze reduzéieren oder d'Verhalen vun engem Node ze formen.Et kann hëllefen kleng Kaméidi Pickup op héich-impedance Linnen ze roueg.Dëst ass heefeg ronderëm Analog Input a Comparator Input.D'Zil ass e stännegen Node ouni et an eng schwéier Laascht ze maachen.

Wéi testen ech en 4.7 kΩ Resistor mat engem Multimeter?

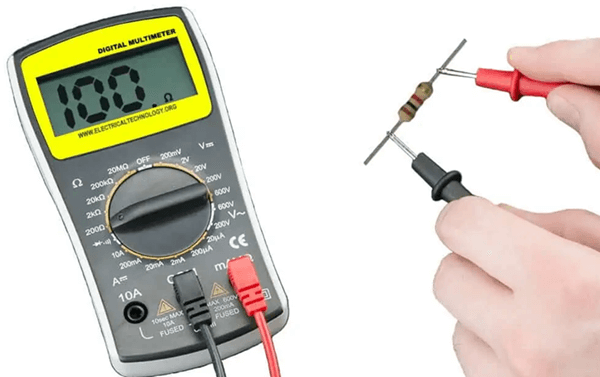

Figur 5. Mooss Resistor engem Digital Multimeter benotzt

E schnelle Multimeterprüfung bestätegt ob e Widderstand no sengem erwaartene Wäert ass.Dëst ass hëllefräich beim Problembehandlung oder Sortéierung vun Deeler.

Schrëtt 1: Setzt de Multimeter richteg op

Schalt de Multimeter un a setzt en op de Resistenz (Ω) Modus.Wann Äre Meter manuell ass, wielt e Beräich iwwer 4,7 kΩ, wéi 20 kΩ.Vergewëssert Iech datt d'Sonden an déi richteg Ports ugeschloss sinn (COM an Ω).Touch d'Sonde Tipps kuerz zesummen fir ze kucken datt de Meter normal reagéiert.

Schrëtt 2: Isoléiert de Widderstand virun der Messung

Fir déi genaust Liesung, sollt de Widderstand aus dem Circuit gemooss ginn.Wann et nach op engem Bord soldered ass, kënnen aner Deeler parallel Weeër schafen, datt d'Liesen änneren.Wann d'Entfernung net méiglech ass, hëlt ee Been vum Widderstand op, sou datt et net méi voll ass.Dëse Schrëtt verhënnert falsch Liesungen déi ze niddreg ausgesinn.

Schrëtt 3: Mooss de Resistenzwäert

Halt eng Sonde op all Lead vum Widderstand.Halt e konstante Kontakt sou datt de Wäert net spréngt wéinst enger schlechter Verbindung.Liest déi ugewisen Resistenz a notéiert ob et no bei 4,70 kΩ ass.E klenge Drift ass normal ofhängeg vun der Toleranz vum Widderstand.

Schrëtt 4: Riichter d'Resultat mat engem erwaart Beräich

Vergläicht d'Liesung mat der Toleranz vum Widderstand wann Dir et wësst.Fir e gemeinsame ± 5% Deel ass en normale Beräich ongeféier 4,465 kΩ bis 4,935 kΩ.Fir en ± 1% Deel ass en normale Beräich ongeféier 4,653 kΩ bis 4,747 kΩ.Wann de Meter OL (oppe Linn) weist oder e Wäert wäit ausserhalb vum erwaartene Beräich weist, kann de Widderstand beschiedegt ginn oder d'Miessopstellung kann falsch sinn.

Vergläicht 4.7 kΩ vs 10 kΩ vs 47 kΩ Resistors

Dës dräi Wäerter ginn dacks fir déiselwecht "Aarbechtsplazen" benotzt (wéi Pull-ups, Biasweeër, an Treiber), awer si behuelen sech anescht, well d'Resistenz ännert Stroum a Luede.D'Tabell hei ënnen weist praktesch elektresch Differenzen a wann all Wäert normalerweis gewielt gëtt.

Fonctiounen	4,7 kΩ	10 kΩ	47 kqm
Aktuell um 5 V (I = V/R)	1,06 mA	0,50 mA	0,106 mA
Aktuell um 12 V	2,55 mA	1,20 mA	0,255 mA
Resistenz Verhältnis zu 4,7 kΩ	1×	2,13 × méi héich	10 × méi héich
Spannungsfall iwwer Resistenz bei 1 mA	4, 7v	10 V	47 V
Muecht dissipation bei 5 V (P = V²/R)	5,32 mW	2,50 mW	0,53 mW
Muecht Dissipatioun bei 12 V	30,6 mW	14,4 mW	3,06 mW
RC Zeit konstant mat 100 nF Kondensator	0,47 ms	1.00 ms	4,70 ms
RC Ausschnëtt Frequenz mat 100 nF (fc = 1/2πRC)	339 Hz	159 Hz	33,9 Hz
Aktuell Ännerung pro 1 V Erhéijung	0,213 mA/V	0,100 mA/V	0,0213 mA/V
Ausgang Impedanz Bäitrag am Divider	Niddereg	Mëttelméisseg	Héich
Opluedzäit bis 63% mat 100 nF	0,47 ms	1.00 ms	4,70 ms
Opluedzäit bis ~99% (≈5τ)	2,35 ms	5.00 ms	23,5 ms
Typesch ADC Quell Impedanz Effekt	Minimal Feeler	Akzeptabel Feeler	Opfälleg Feeler méiglech
Sensibilitéit zu Leckstrom (1 µA Leckfehler)	0,47% Feeler	1,0% Feeler	4,7% Feeler
Relativ Signal Settlement Vitesse	Schnell	Mëttelméisseg	Lues

Conclusioun

De 4,7 kΩ Widderstand gëtt eng equilibréiert Resistenz déi gutt a ville Circuiten funktionnéiert.Säi Faarfcode weist säi Wäert a Genauegkeet, an e Multimeter Test bestätegt ob et nach ëmmer richteg funktionnéiert.Et gëtt dacks benotzt fir Signaler stabil ze halen, Transistor-Inputen ze kontrolléieren a fixe Spannungsniveauen ze kreéieren.Am Verglach mat méi nidderegen oder méi héije Wäerter zitt et e moderate Stroum a bleift zouverlässeg, dofir ass et vill benotzt.
