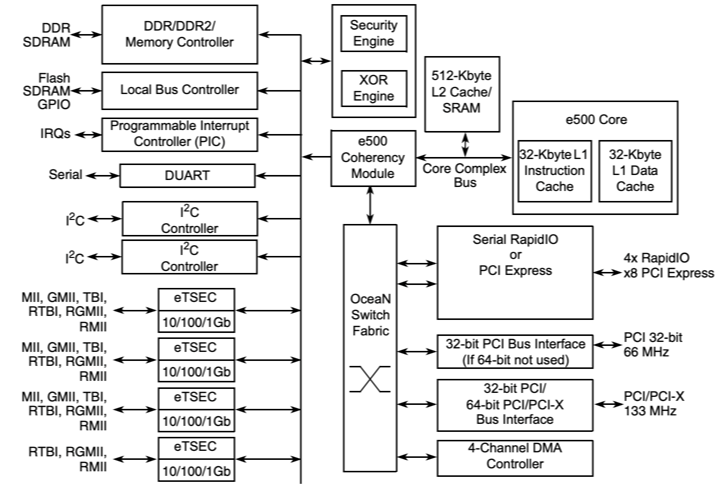

Versteesdemech MPC8548EVUAUJ Block Diagramm a Leeschtung Kënnen

Den MPC8548EVUAUJ ass gebaut fir séier a stänneg Datenbewegung an Netzwierksystemer ze handhaben.Dir fannt et a Router, Schalter, Paarte an aner Kommunikatiounsausrüstung déi zouverlässeg Leeschtung ronderëm d'Auer brauch.Et leeft op engem 32-Bit PowerPC e500 Kär a kann Geschwindegkeete bis zu 1.333 GHz erreechen, wat Iech zolidd Veraarbechtungskraaft fir Pakethandhabung a Systemkontrolle gëtt.Mat gebaut-an Gigabit Ethernet Häfen, Erënnerung Kontroll, a Sécherheet Fonctiounen, et hält vill Schlëssel Funktiounen op engem eenzege Chip.Dat heescht manner extern Deeler an eng propper Bord Layout.Dir kritt och Hardware Verschlësselung Ënnerstëtzung, déi hëlleft sécheren Dateverkéier ze managen ouni d'Saachen ze verlangsamen.Dëse Guide féiert Iech duerch seng Funktiounen, technesch Detailer, Uwendungen, an allgemeng Virdeeler op eng kloer an einfach Manéier.

Katalog

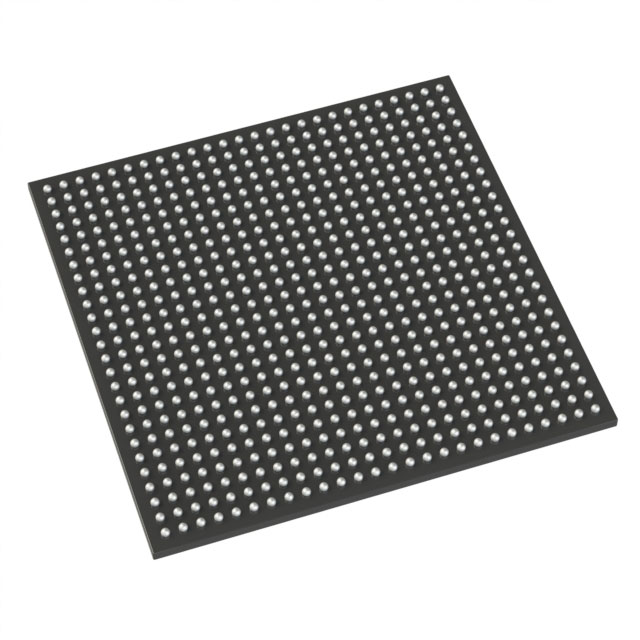

MPC8548EVUAUJ Iwwersiicht

Déi MPC8548EVUAUJ Ubidder ass en 32 Bit embedded Mikroprozessor deen um PowerPC e500 Kär gebaut ass an fir Netzwierker a Kommunikatiounssystemer entworf ass.Et ënnerstëtzt héich Auergeschwindegkeet an integréiert Gedächtniskontrolle, Gigabit Ethernet Interfaces, PCI Konnektivitéit, a Serien Kommunikatiounshäfen op engem eenzegen Chip.Den Apparat geréiert Datenrouting, Pakethandhabung a Systemsteuerung a Router, Schalter, drahtlose Basisstatiounen an industrielle Paarte.Op Chip Sécherheet Beschleunegung ënnerstëtzt verschlësselte Daten Transfert, iwwerdeems Cache Erënnerung verbessert Veraarbechtung Effizienz.Seng kompakt Package passt dichte Board Layouten a laangfristeg Operatioun.Sich no MPC8548EVUAUJ.Kontaktéiert eis fir aktuell Aktie, Leadzäit a Präisser ze kontrolléieren.

Spezifikatioune vun MPC8548EVUAUJ

Single Kär 32 Bit PowerPC e500 Architektur

Den MPC8548EVUAUJ benotzt en 32 Bit PowerPC e500 Kär entworf fir embedded Netzwierker a Kommunikatiounsplattformen.Et féiert Kontrolllogik, Datenrouting a Protokollhandhabung bannent enger eenzeger Veraarbechtungseenheet aus.D'Architektur ënnerstëtzt effizienten Instruktiounsfloss a prévisibel Systemverhalen, wat hëlleft stabil Leeschtung an Apparater ze halen déi kontinuéierlech funktionnéieren.Seng Struktur erlaabt de Prozessor Betribssystemer an Netzwierker Stack ze verwalten ouni zousätzlech Veraarbechtung Käre verlaangen.

Betribssystemer Vitesse Bis zu 1.333 GHz

Dëse Prozessor funktionnéiert op Frequenzen bis zu 1.333 GHz.Déi méi héich Auergeschwindegkeet ënnerstëtzt méi séier Datehandhabung a reduzéierter Veraarbechtungsverzögerung a Paketbaséierte Systemer.Et erméiglecht e méi glattere Verkéiersverwaltung a Router, Paarte a Schaltausrüstung wou e konstante Duerchgang erfuerderlech ass.Déi definéiert Operatiounsberäich erlaabt Designer d'Performance a Stroumverbrauch ze balancéieren baséiert op Systembedürfnisser.

Integréiert Signalveraarbechtungsmotor

En integréierte Signalveraarbechtungsmotor ënnerstëtzt arithmetesch Operatiounen, déi a Kommunikatiouns- an Dateveraarbechtungsaufgaben benotzt ginn.Et verbessert d'Performance an Uwendungen déi Filteren, Kodéierung an Echtzäit Datenhandhabung involvéieren.Andeems Dir dës Kapazitéit um Chip integréiert, reduzéiert den Apparat de Besoin fir extern Signalveraarbechtungskomponenten an hëlleft kompakt Systemdesign ze halen.

Integréiert Sécherheetsmotor

De agebaute Sécherheetsmotor bitt Hardware Ënnerstëtzung fir Verschlësselung an Entschlësselungsfunktiounen.Et enthält och e zoufälleg Zuel Generator fir sécher Schlëssel Kreatioun a geschützt Kommunikatioun Sessiounen benotzt.Dës Fonktioun erlaabt Netzwierkausrüstung fir verschlësselte Traffic direkt am Prozessor ze verarbeiten, verbessert den Dateschutz wärend konsequent Systemoperatioun.

Quad 10 100 1000 Mbps Ethernet Schnëttplazen

Den Apparat integréiert véier Ethernet Controller déi 10 Mbps, 100 Mbps an 1000 Mbps Datenraten ënnerstëtzen.Dës Schnëttplazen erméiglechen direkt Verbindung mat multiple Netzwierkhäfen ouni externe Controller.Integréiert Ethernet Ënnerstëtzung simplifies Verwaltungsrot Layout a reduzéiert Komponent Grof iwwerdeems Multiport Kommunikatioun bannent engem eenzege Prozessor Plattform erlaabt.

Memory Controller fir DDR DDR2 an SDRAM

En On-Chip Memory Controller ënnerstëtzt DDR, DDR2, an SDRAM Erënnerungstypen.Dës Onbedenklechkeet erlaabt flexibel Erënnerung Auswiel baséiert op Kapazitéit a Vitesse Ufuerderunge.Direkt Erënnerung Integratioun verbessert Daten Transfermaart Effizienz tëscht dem Prozessor an extern Erënnerung Apparater, ënnerstëtzt stabil System Leeschtung ënner kontinuéierlech Aarbechtslaascht.

Integréiert Peripheral Interfaces

Den MPC8548EVUAUJ enthält DUART, I2C, PCI, a RapidIO Interfaces fir Kommunikatioun mat externen Apparater.Dës Interfaces ënnerstëtzen Systemexpansioun, Späicherkonnektivitéit, an Héichgeschwindegkeet Datenaustausch tëscht Komponenten.Hir Integratioun reduzéiert de Besoin fir getrennten Interface Controller an ënnerstëtzt organiséiert Board Niveau Kommunikatioun.

783 Pin FCBGA Uewerfläch Mount Package

De Prozessor ass an engem 783 Kugelflip-Chip Kugelgitter-Array-Paket gelagert, deen ongeféier 29 x 29 mm moosst.Dëst Surface Mount Format ënnerstëtzt kompakt Bordplazéierung a stabilen elektresche Kontakt iwwer verschidde Verbindungen.De Package Design passt héich Dicht Layouten, déi an Netzwierker an embedded Kommunikatiounsausrüstung benotzt ginn.

Operatiounstemperaturbereich 0 C bis 105 C

De spezifizéierte Betribstemperaturberäich ass vun 0 C bis 105 C. Dëse Beräich erlaabt zouverlässeg Leeschtung an kontrolléierten Industrie- a Kommunikatiounsëmfeld.Et ënnerstëtzt Systemer déi erhöhte intern Temperaturen während längerer Operatioun erliewen kënnen.

I O Spannung Ënnerstëtzung 1,8 V 2,5 V an 3,3 V

Den Apparat ënnerstëtzt Input- an Ausgangsspannungsniveauen vun 1,8 V, 2,5 V, an 3,3 V. Multi-Niveau Spannungskompatibilitéit erlaabt Verbindung mat enger breet Palette vu Peripheriekomponenten.Dës Flexibilitéit vereinfacht Systemintegratioun iwwer verschidde Logiknormen.

Spezifikatioune vun MPC8548EVUAUJ

Produit Attributer	Attribut Wäert
Fabrikant beschwéiert	NXP Semiconductors
Spannung - ech / O	1,8 V, 2,5 V, 3,3 V
Fournisseur Apparat Package	783-FCBGA (29x29)
Speed	1.333 GHz
Serie	MPC85xx
Sécherheet Fonctiounen	Cryptography, Zoufall Zuel Generator
RAM Controller	DDR, DDR2, SDRAM
Package / Fall	783-BBGA, FCBGA
Package	Schacht
Operatioun Temperatur	0°C ~ 105°C (TA)
Zuel vun Kär / Bus Breet	1 Kär, 32-Bit
Montéierung Typ	Surface Mount
Ethernet	10/100/1000 Mbps (4)
Kär Prozessor	PowerPC e500
Co-Prozessoren / DSP	Signalveraarbechtung;SPE, Sécherheet;SEC
Basis Produit Zuel	MPC85

Spezifikatioune vun MPC8548EVUAUJ

Integréiert ronderëm e PowerPC e500 Kär, kombinéiert d'Architektur 32 Kbyte L1 Instruktioun an 32 Kbyte L1 Datecache mat engem 512 Kbyte L2 Cache verbonne duerch e Kärkomplex Bus.A DDR an DDR2 Erënnerung Controller Schnëttplazen mat externen SDRAM, während engem lokal Bus Controller Flash ënnerstëtzt, SRAM, an GPIO Verbindungen.Véier verstäerkte dräi Geschwindegkeet Ethernet Controller bidden 10, 100 an 1000 Mbps Operatioun duerch Standard MII an RGMII Zesummenhang Interfaces.Héichgeschwindeg Konnektivitéit gëtt vum Serial RapidIO oder PCI Express geliwwert, zesumme mat 32 Bit PCI a 64 Bit PCI X Interfaces.E Sécherheetsmotor mat kryptographescher Beschleunegung an zoufälleger Zuel Generatioun funktionnéiert niewent engem XOR Motor an engem Véierkanal DMA Controller.Intern Datebewegung tëscht Subsystemer gëtt vum Ocean Switch Stoff geréiert, d'Veraarbechtung, d'Erënnerung, d'Netzwierk a Peripherie-Interfaces an engem eenzege System op Chip Layout verbënnt.

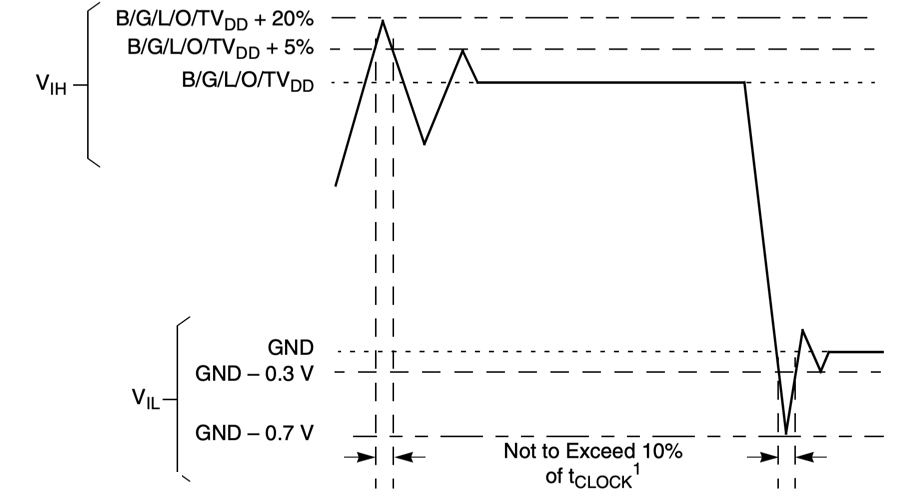

Overshoot Undershoot Limite vun MPC8548EVUAUJ

Volt waveform Grenzen definéieren allowable overshoot- an undershoot Niveauen op Apparat Schnëttplazen relativ zu der assoziéiert Fourniture Schinne.Héichniveau Input Schwellen ginn op B G L O TVDD referenzéiert, mat temporärer Iwwerschlag erlaabt bis TVDD plus 20 Prozent an TVDD plus 5 Prozent wéi duerch gestierzt Grenzlinnen uginn.Niddereg Niveau Grenzen sinn op Buedem referenzéierten, weist undershoot Margen erof op Minus 0,3 V a Minus 0,7 V. Transient Ausflich iwwer de konstante Staat Gamme sinn op eng Dauer limitéiert net méi wéi 10 Prozent vun der applicabel Auer Period, mat Auer Referenz pro Interface Typ definéiert wéi DDR, PCI, I2C, JTAG, oder Ethernet.D'Diagramm etabléiert elektresch Stress Grenzen Signal Integritéit a Konformitéit mat Interface Betribssystemer Konditiounen ze garantéieren.

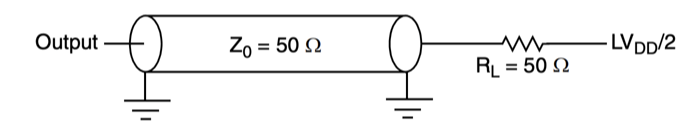

AC Test Laascht vun MPC8548EVUAUJ

Ausgangstestkonfiguratioun definéiert eng kontrolléiert Impedanzëmfeld fir AC Charakteriséierung vun der eTSEC Interface.Den Output Node fiert eng Transmissiounslinn modelléiert mat enger charakteristescher Impedanz vu 50 Ohm, ofgeschloss vun engem 50 Ohm Lastresistor verbonne mat LVDD gedeelt duerch zwee.Buedem Referenze ginn op béide Enden vum Iwwerdroungswee gewisen fir e equilibréierte Miessopbau ze representéieren.Dës Arrangement etabléiert definéiert Belaaschtungs- a Biasbedéngungen fir d'Signal Timing a Spannungsverhalen ënner standardiséierte AC Testbedéngungen ze evaluéieren.

Uwendungen vun MPC8548EVUAUJ

Enterprise And Carrier-Grade Network Router

Den MPC8548EVUAUJ gëtt an Enterprise- a Carrier-Grad Router benotzt, déi kontinuéierlech Paketverkéier iwwer verschidde Netzwierkporten handhaben.Säin PowerPC e500 Kär veraarbecht Routingtabellen, Forward Décisiounen, a Protokollstacks an Echtzäit.D'integréiert Quad Gigabit Ethernet Schnëttplazen erlaben direkt Verbindung zu verschiddenen Reseau Linken, reduzéieren externen Komponente op der Verwaltungsrot.Mat agebauter Erënnerungskontroll an Hardware Sécherheetssupport hält de Prozessor e stabilen Duerchgang wärend de verschlësselte Datestroum iwwer lokal a breet Netzwierker verwaltet.

Netzwierkschalter a Multiport Gateways

A verwalteten Schalteren an Netzwierkpaarten koordinéiert den Apparat den Datefloss tëscht verbonne Systemer.Et handhabt Frame Inspektioun, Puffer, a Verkéiersverdeelung wärend stänneg Kommunikatioun tëscht Ports behalen.Déi integréiert PCI- a RapidIO-Interfaces ënnerstëtzen Expansioun an Héichgeschwindegkeetsverbindung bannent modulare Systemer.Dëse Setup erlaabt kompakt Schaltplattformen fir strukturéiert Datenaustausch ze managen ouni op verschidde diskret Controller ze vertrauen.

Telekommunikatioun Infrastruktur Equipement

Telekommunikatiounsplattformen wéi Zougangsunitéiten an Iwwerdroungssystemer benotzen den MPC8548EVUAUJ fir zentraliséiert Kontroll an Datemanagement.De Prozessor ënnerstëtzt stänneg Datenbewegung tëscht Kommunikatiounsinterfaces wärend Systemaufgaben an Iwwerwaachungsfunktiounen iwwerwaacht.Säin definéierte Betribstemperaturbereich ënnerstëtzt d'Benotzung an Ausrüstung déi kontinuéierlech a kontrolléierten Netzwierkanlagen leeft.

Séchert Netzwierk a VPN Apparater

Séchere Paarte a VPN-Apparater vertrauen op de Prozessor fir verschlësselte Traffic a Sessiounskontroll ze managen.Den integréierte Sécherheetsmotor mécht Verschlësselung an Entschlësselung direkt um Chip, ënnerstëtzt geschützte Kommunikatiounskanäl.Dëst erlaabt sécher Fernverbindungen an Datenaustausch ouni de Besoin fir zousätzlech Sécherheetsprozessoren, hëlleft eng kompakt Systemarchitektur z'erhalen.

Industriell Embedded Kontrollsystemer

Industriell Kontroll Eenheeten benotzen den MPC8548EVUAUJ fir Netzwierkverbonne Geräter ze iwwerwaachen an d'Kommunikatioun tëscht Subsystemer ze koordinéieren.Et geréiert Datensammlung, Statusberichterstattung a Kontrollsignaléierung bannent strukturéierte Automatisatiounsplattformen.De Prozessor ënnerstëtzt zouverlässeg Operatioun während laangfristeg Zyklen, sou datt et gëeegent ass fir embedded Systemer déi de ganzen Dag funktionnéieren.

High-Performance Embedded Computing Plattformen

Embedded Computing Boards benotzen dëse Prozessor fir Betribssystemer a Kommunikatiounsservicer bannent engem eenzegen integréierten Apparat ze lafen.Et geréiert Erënnerung Zougang, Peripherie Kontroll, an Daten Veraarbechtung a Systemer déi konsequent Leeschtung verlaangen.Déi integréiert Schnëttplazen vereinfachen Board Design wärend skalierbar Rechenmoduler ënnerstëtzen.

Sécher Kommunikatioun Systemer

Séchert Kommunikatiounsausrüstung integréiert den MPC8548EVUAUJ fir kontrolléiert Datenaustausch iwwer kabelt Netzwierker ze managen.De Prozessor ënnerstëtzt geschützt Message Handhabung, sécher Schlëssel Operatiounen, a Protokoll Iwwerwaachung.Seng kombinéiert Veraarbechtung, Vernetzung a Sécherheetsfeatures erlaben strukturéiert Design vu Kommunikatiounsplattformen déi op geschützte Datentransfer fokusséiert sinn.

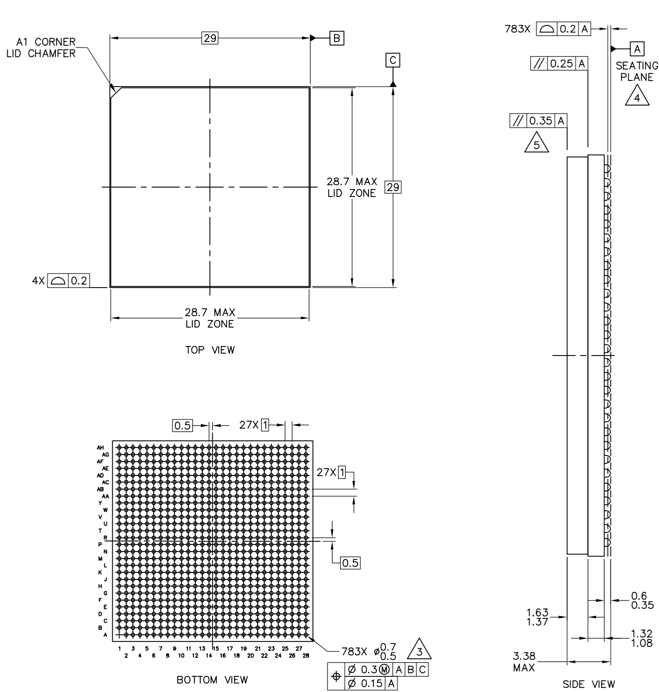

Spezifikatioune vun MPC8548EVUAUJ

Package Outline Zeechnungen definéieren déi mechanesch Dimensiounen a Kugellayout fir den 783 Lead FC CBGA an FC PBGA Versioune mat voller Deckel.Déi iewescht Vue spezifizéiert maximal Deckelzon Dimensiounen vun 28,7 x 28,7 mm an identifizéiert den A1 Eckfaarf fir Orientéierung.Déi ënnescht Vue stellt eng 27 vun 27 Kugelgitter Array mat insgesamt 783 Solderbäll mat engem 0,8 mm Pitch, inklusiv markéiert Zeil- a Kolonnkoordinaten fir Pin Identifikatioun.Der Säit Vue stellt allgemeng Héicht Grenzen bis zu 3,38 mm a Sëtzplane Referenze, zesumme mat Toleranzen fir coplanarity a Profil Kontroll.Dimensiounsausdréck a geometresch Toleranzen etabléieren kierperlech Aschränkungen fir PCB Footprint Design an Assemblée Ausrichtung.

MPC8548EVUAUJ Virdeeler an Nodeeler

Virdeeler

• Operéiert op bis zu 1.333 GHz, ënnerstëtzt stänneg Datenveraarbechtung an Netzwierksystemer

• Integréiert véier Gigabit Ethernet Schnëttplazen, reduzéieren de Besoin fir extern Reseau controllers

• Ëmfaasst op Chip cryptographic Beschleunegung an engem zoufälleg Zuel Generator fir sécher Daten Ëmgank

• Ënnerstëtzt DDR, DDR2 an SDRAM Erënnerung, erlaabt flexibel Erënnerung Auswiel

• Bitt RapidIO an PCI Schnëttplazen fir strukturéiert System Expansioun

• Bewäert fir Operatioun vun 0 C bis 105 C, gëeegent fir kontrolléiert industriell Ëmfeld

• Héich Integratioun Niveau senkt allgemeng Komponent Zuel an simplifies Verwaltungsrot Layout

Nodeeler

• Single Kär Design kann Leeschtung an schwéier parallel Software Ëmfeld limitéieren

• Enthält net integréiert Grafiken Ënnerstëtzung

• Mangel an SATA an USB Schnëttplazen gebaut

• 783 PIN FCBGA Package verlaangt präziist PCB Layout a kontrolléiert haten Assemblée

• PowerPC Architektur kann méi schmuel Software Ënnerstëtzung Offer Verglach zu méi nei Prozessor Famillen

• Liewenszyklus Planung soll iwwerpréift ginn wann laangfristeg System Design entwéckelt

MPC8548EVUAUJ Präis

Deel Zuel	Fabrikant beschwéiert	Schlëssel Fonctiounen	Benotzt Fall / Notizen
MPC8548EVTAUJD Ubidder	D'Geschicht vun NXP USA Inc.	PowerPC e500 Kär Prozessor Betribssystemer bis zu 1,33 GHz mat integréiert DDR Memory Controller a Multiple Gigabit Ethernet Schnëttplazen.Entworf fir héich Datestroum an Netzwierkveraarbechtung.	Benotzt an Entreprisen Netzwierkausrüstung, Telekominfrastruktur, an embedded Systemer déi staark Kommunikatiounsleistung erfuerderen.
MPC8548EVTAUJC557	Freescale Semiconductor	High-Performance PowerPC Prozessor mat DDR / DDR2 Erënnerung Ënnerstëtzung an fortgeschratt Kommunikatioun Schnëttplazen.Ënnerstëtzt industriell Temperaturbereich vun -40 °C bis 85 °C.	Gëeegent fir industriell Netzwierker, Automatisatiounscontroller, a Kommunikatiounspaarten, déi an erweiderten Temperaturëmfeld funktionnéieren.
MPC8548EVTAUJC Präis	D'Geschicht vun NXP USA Inc.	PowerPC e500 Kär mat integréiert Erënnerung Controller an Héich-Vitesse Kommunikatioun Schnëttplazen.Entworf fir stabil Leeschtung bannent 0 ° C bis 70 ° C Beräich.	Allgemeng benotzt a kommerziellen Netzwierker Apparater, Date Routing Systemer, an embedded Informatik Plattformen.
MPC8548EVUAQG Fotoen	D'Geschicht vun NXP USA Inc.	PowerPC-baséiert Prozessor mat integréiert Ethernet an Erënnerung Ënnerstëtzung, optimiséiert fir embedded Kommunikatioun Aufgaben.Industriell Temperatur Kapazitéit.	Ideal fir industriell Paarte, Netzwierkprozessoren an héich Zouverlässegkeet Kommunikatiounsausrüstung.

Iwwer NXP Semiconductors

NXP Semiconductors N.V. ass eng global semiconductor Firma mat Sëtz zu Eindhoven, Holland.Et gouf am 2006 gegrënnt no enger Firmenrestrukturéierung an ass zënterhier zu engem grousse Fournisseur vu gemëschte Signal- an embedded Veraarbechtungsléisungen gewuess.D'Firma bedreift Design- a Fuerschungszentren iwwer verschidde Regiounen a servéiert Automobil-, Industrie-, Kommunikatiounsinfrastrukturen a mobilen Mäert.Säi Produktportfolio enthält Mikrokontroller, Applikatiounsprozessoren, sécher Identifikatiounsapparater, Analog Komponenten a Konnektivitéitsléisungen.NXP konzentréiert sech op sécher Verbindungen an zouverlässeg elektronesch Kontrollsystemer, déi am Transport, Vernetzung an embedded Plattformen benotzt ginn.

Conclusioun

Den MPC8548EVUAUJ bréngt Veraarbechtung, Vernetzung a Sécherheet zesummen an engem kompakten Chip.Dir kritt en 32-Bit PowerPC-Kär mat héijer Geschwindegkeet, zesumme mat véier Gigabit Ethernet Ports a flexibel Erënnerungssupport.Seng agebaute Sécherheetsmotor hëlleft verschlësselte Donnéeën direkt op de Prozessor ze managen, wat d'Kommunikatioun stänneg a geschützt hält.Mat Ënnerstëtzung fir PCI, RapidIO, a verschidde Spannungsniveauen, passt et a vill Kommunikatiouns- a Kontrollsystemer.De 783-Pin FCBGA Package erlaabt dichte Board Layouten, wärend se nach ëmmer exigent Aarbechtslaascht behandelen.Wann Dir verlässlech Daterouting a Systemkontrolle an engem Apparat braucht, gëtt dëse Prozessor Iech eng equilibréiert Mëschung vu Leeschtung an Integratioun.
