Digital Signal Processing (DSP): Wéi et funktionnéiert, Komponenten, Techniken an Uwendungen

Dir léiert wat Digital Signal Processing (DSP) ass a wéi Signaler nëtzlech digital Daten ginn.Et weist wéi d'Signaler erfaasst, gefiltert, gesampelt, veraarbecht ginn an zréck an benotzbar Ausgänge ginn.Dir gesitt och d'Haaptsystemdeeler, allgemeng DSP Techniken, Schlësselleistungsparameter an typesch Uwendungen.Schlussendlech vergläicht et DSP mat Analog Signalveraarbechtung sou datt Dir wësst wéini jidderee benotzt gëtt.

Katalog

Figur 1. Digital Signal Processing (DSP)

Wat ass Digital Signal Processing (DSP)?

Digital Signal Processing (DSP) ass d'Method fir Signaler an digitaler Form z'analyséieren an z'änneren, egal ob se aus Miessunge kommen oder scho digital Quellen.Kierperlech Signaler wéi Toun, Temperatur, Schwéngung, Spannung, Biller a Radiowellen ginn dacks duerch Sensoren an analog elektresch Signaler ëmgewandelt an dann duerch en Analog-zu-Digital Konverter (ADC) digitaliséiert, obwuel e puer Sensoren direkt digital Ausgänge ubidden.Eemol an der numerescher Form filtert e Prozessor mathematesch Geräischer, extrahéiert Informatioun, verbessert d'Qualitéit oder kompriméiert Daten ier se an d'Späicher-, Display- oder Kommunikatiounssystemer schéckt.DSP erlaabt elektronesch Systemer mathematesch Signaler ze analyséieren, transforméieren a rekonstruéieren mat numereschen Algorithmen anstatt reng Analog Circuiten.

Wéi funktionéiert digital Signalveraarbechtung?

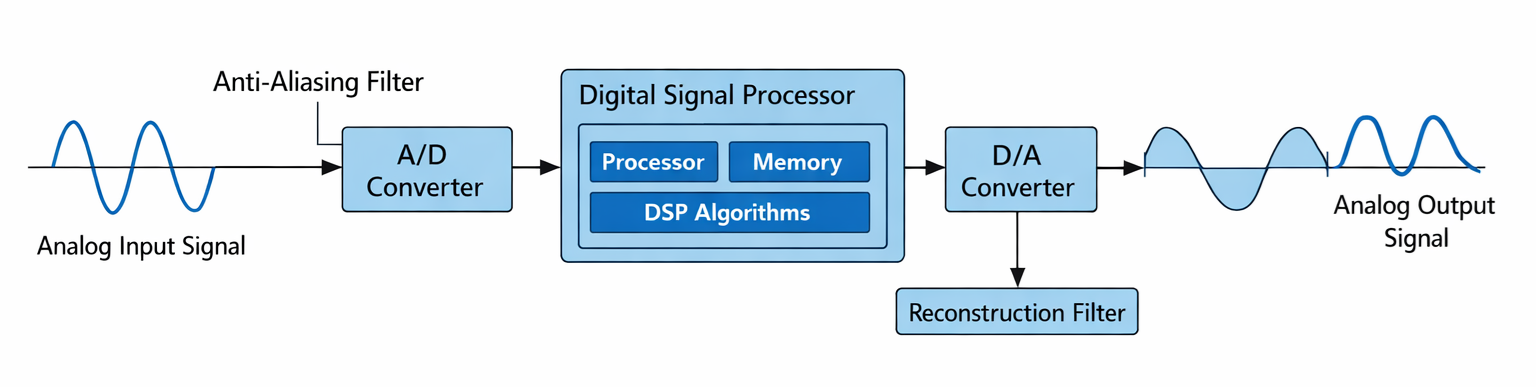

Figur 2. DSP schaffen Prinzip

En typeschen DSP Miesssystem funktionnéiert an enger Sequenz déi e Signal an digital Form fir Berechnung konvertéiert, obwuel e puer DSP Systemer scho digital Daten veraarbechten an keng analog Konversioun erfuerderen.Wéi am Diagramm gewisen, fänkt de Prozess mat engem Analog Input Signal produzéiert vun engem Sensor wéi engem Mikro, Antenne, oder Mooss Apparat.Virun Digitaliséierung passéiert d'Signal duerch en Anti-Aliasingfilter deen d'Signalbandbreedung op manner wéi d'Halschent vun der Samplingfrequenz beschränkt fir Aliasingverzerrung ze vermeiden.Déi bedingt Welleform geet dann an den A/D Konverter (ADC) an, wou se mat diskreten Zäitintervalle gesampelt gëtt an an diskret Amplitudenniveauen quantiséiert gëtt, fir eng binär digital Representatioun ze produzéieren.

Déi digital Daten ginn dann vun engem Veraarbechtungssystem wéi en DSP Chip, Mikrokontroller, CPU, GPU oder FPGA veraarbecht, déi DSP Algorithmen lafen, déi mathematesch Operatiounen ausféieren wéi Filteren, Transformatioun an Detektioun.No der Veraarbechtung gëtt den digitalen Ausgang un den D/A Konverter (DAC) geschéckt fir en Analog Signal nei ze kreéieren.Well den DAC eng Trap (Null-Uerdnung Halt) Approximatioun vun der Welleform produzéiert, geet et duerch e Rekonstruktiounsfilter, deen d'Welleform glatt, a produzéiert eng glatte Band-limitéiert Analog Approximatioun vum Originalsignal.

Komponente vun engem DSP System

Komponent	Funktioun
Sensor / Transducer	Konvertéiert a kierperlech Quantitéit an en elektrescht oder digitalt Signal
Analog Front-Enn	Leeschtunge Signalkonditiounen wéi Verstäerkung, Impedanzmatching, Niveau Verréckelung, a Schutz
Anti-Aliasing Filter	Aschränkungen Signalbandbreedung op manner wéi d'Halschent vun der Samplingfrequenz fir Aliasing ze vermeiden
ADC	Echantillon an quantizes den analoge Signal an digital Daten
DSP Prozessor	Ausféiert DSP Algorithmen a mathematesch Operatiounen op digital Daten
Erënnerung	Geschäfter Programmer, Koeffizienten, Zwëschenbuffer, an Input / Output Daten
DAC	Konvertéiert digital Daten zu enger Trap Analog Signal datt typesch verlaangt Rekonstruktioun Filteren
Ausgang Apparat	Analog actuator, Display, Stockage System, oder digital Kommunikatioun Interface

Zorte vun Digital Signal Veraarbechtung Techniken

Filter Techniken

Filteren ass de Prozess fir onerwënscht Deeler vun engem Signal ze läschen wärend nëtzlech Informatioun behalen.Déi Kaméidi Welleform geet an den digitale Filter an eng propper Welleform erschéngt um Ausgang.FIR Filtere funktionnéieren nëmme mat aktuellen a vergaangene Inputwäerter, wat se stabil a prévisibel mécht.IIR Filtere benotze fréier Ausgänge fir méi schaarf Filteren mat manner Berechnungen ze kreéieren.Wéinst dësem Feedback Verhalen musse IIR Filtere suergfälteg entworf ginn fir Instabilitéit ze vermeiden.Dës digital Filtermethoden ginn allgemeng benotzt fir Geräischerentfernung an Audiosignaler a Sensormiessungen.

Transforméieren Techniken

Transformatiounsveraarbechtung ännert e Signal an eng aner mathematesch Form sou datt seng Charakteristike méi einfach ze observéieren.D'Welleform gëtt vun der Zäitvariatioun an eng aner Representatioun ëmgewandelt déi verstoppte Detailer weist.De FFT weist d'Frequenzkomponente vum Signal kloer.D'DCT Gruppen signaliséieren energieeffizient fir Multimedia Kompressiounssystemer.De Wavelet Transform weist souwuel kuerz a laang Signal Feature op verschiddene Skalen.Dës Transformatioune gi benotzt fir Signaler a Kommunikatioun a Medienapplikatiounen ze studéieren.

Spektral Analyse

Spektral Analyse ënnersicht wéi d'Signalenergie sech iwwer d'Frequenzen verbreet.Eng Welleform gëtt an e Spektrum ëmgewandelt deen Peaks op spezifesche Frequenzen enthält.Vun dëser Vue kënnen Harmonie a Bandbreedung direkt gemooss ginn.Dominant Téin ginn siichtbar och wa se schwéier an der ursprénglecher Welleform ze bemierken sinn.Dës Method ass nëtzlech fir Schwéngungsdiagnostik a Radiosignalinspektioun.Et hëlleft festzestellen ob e Signal sech normal behält oder anormal Komponenten enthält.

Adaptive Veraarbechtung

Adaptiv Veraarbechtung passt automatesch Systemverhalen op Basis vun erakommen Daten.Den Ausgangsfehler fiddert zréck an de System fir seng Äntwert ze verfeineren.Den Algorithmus aktualiséiert kontinuéierlech intern Parameteren fir verännert Konditiounen ze passen.Dëst erlaabt de System Kaméidi oder Interferenz iwwer Zäit ze verfollegen.Et gëtt allgemeng an Echo Annulatioun an Hannergrond Geräischer Ënnerdréckung benotzt.D'Resultat ass e proppert a méi stabilt Signal an dynamesche Ëmfeld.

Kompressioun Veraarbechtung

D'Kompressiounsveraarbechtung reduzéiert d'Gréisst vun den digitalen Donnéeën wärend wichteg Informatioun erhale bleift.E groussen Datestroum gëtt e méi klenge kodéierte Stroum no der Veraarbechtung.Redundant Mustere ginn ewechgeholl a manner merkbar Detailer kënne vereinfacht ginn.Dëst reduzéiert d'Späicherfuerderung an d'Transmissiounsbandbreedung.Audio-, Bild- a Videoformate vertrauen staark op dës Technik.Et erlaabt méi séier Kommunikatioun an effizient Datehandhabung a Multimedia Systemer.

Spezifikatioune vun DSP

Parameter	Numeresch Range
Sampling Taux	8 khz (Speech), 44,1 kHz (Audio), 96 kHz–1 MHz (Instrumentatioun)
Opléisung (Bit Déift)	8-bëssen, 12-bit, 16-bit, 24-bit, 32-bit float
Veraarbechtung Speed	50 MIPS - 2000+ MIPS oder 100 MMAC/s – 20 GMAC/s
Dynamic Range	~48 dB (8-Bit), 72 dB (12-Bit), 96 dB (16-Bit), 144 dB (24-Bit)
Latenz	<1 ms (Kontroll), 2–10 ms (Audio), >50 ms (Streaming akzeptabel)
Signal-ze-Noise Verhältnis (SNR)	60 dB–140 dB jee no der Qualitéit vum Konverter
Erënnerung Kapazitéit	32 KB - 8 MB on-Chip RAM, extern Erënnerung bis GB
Muecht Konsum	10 mW (portabel) - 5 W (High-Performance DSP)
Wuert Längt	16-Bit fixéiert, 24-Bit fixéiert, 32-Bit schwiewend Punkt
Auer Frequenz	50 MHz - 1,5 GHz
Duerchgang	1-500 Proben/s
Interface Bandbreedung	1 Mbps – 10 Gbps (SPI, I2S, PCIe, Ethernet)
ADC Genauegkeet	± 0,5 LSB zu ± 4 LSB
DAC Opléisung	10-bit - 24-bëssen
Betribssystemer Temperatur	-40°C bis +125°C (industriell Qualitéit)

Uwendungen of DSP

Digital Signalveraarbechtung gëtt benotzt fir Signaler automatesch ze moossen, ze verbesseren an z'analyséieren, dorënner déi folgend Uwendungen:

• Audioveraarbechtung (Geräischer Ënnerdréckung, Echo Annulatioun, Equalizer)

• Speech Unerkennung a Stëmm Assistenten

• Bildveraarbechtung an digital Kameraen (Demosaik, Filteren, Erweiderung a Kompressioun)

• Biomedizinesch Signaliwwerwaachung (EKG, EEG) a medizinesch Imaging (Ultraschall)

• Wireless Kommunikatiounssystemer (Moduléierung, Demodulatioun, Kanalkodéierung, Synchroniséierung an Ausgläich)

• Radar- a Sonarerkennung

• Industriell Schwéngungsiwwerwaachung

• Power System Schutz an harmonesch Analyse

• Motor Kontroll an Automatisatioun Feedback Systemer

• Videokompressioun a Streaming Codecs

DSP vs Analog Signalveraarbechtung

Fonktioun	Digital Signal Veraarbechtung	Analog Signal Veraarbechtung
Signal Representatioun	Echantillon Wäerter op diskret Zäit Schrëtt (zB 44,1 kHz Sampling)	Kontinuéierlech Spannung / aktuell Welleform
Amplitude Präzisioun	Quantiséiert Niveauen (zB 2¹⁶ = 65.536 Niveauen op 16-Bit)	Kontinuéierlech awer limitéiert duerch Komponentgenauegkeet (± 1–5%)
Frequenz Genauegkeet	Genau numeresch Frequenzverhältnisser	Drift hänkt op RC/LC Toleranzen an Temperatur
Widderhuelbarkeet	Identesch Ausgang fir déiselwecht Daten a Code	Variéiert tëscht Unitéiten an iwwer Zäit
Kaméidi Empfindlechkeet	Nëmmen Front-End betraff no Konversioun	Kaméidi cumuléiert duerch ganze Circuit Wee
Temperatur Stabilitéit	Minimal Ännerung (Digital Logik Schwell baséiert)	Gewënn an Offset variéiere mat °C Koeffizient vun de Komponenten
Eechung Ufuerderung	Normalerweis eng Kéier oder keng	Oft erfuerdert periodesch Neikalibratioun
Ännerung Method	Firmware/Software update	Hardware Redesign néideg
Laangfristeg Drift	Limitéiert op Auer Genauegkeet (ppm Niveau)	Komponent Alterung verursaacht %-Niveau Drift
Mathematesch Operatiounen	Präzis arithmetesch (addéieren, multiplizéieren, FFT)	Ongeféier benotzt Circuit Verhalen
Dynamesch Rekonfiguratioun	Echtzäit Algorithmus Wiessel méiglech	Befestegt Topologie
Verspéidung Verhalen	Prévisibel Veraarbechtungsverzögerung (µs–ms)	Bal direkt mee variéiert mat Phase Verréckelung
Skalierbarkeet	Komplexitéit erhéicht duerch Berechnung	Komplexitéit erhéicht duerch zousätzlech Komponenten
Integratioun Niveau	Eenzel Chip kann vill Kreesleef ersetzen	Verlaangt verschidde diskret Komponenten
Typesch Uwendungen	Modem, Audio Veraarbechtung, Bildveraarbechtung, Kontrolllogik	RF Verstäerkung, Analog Filteren, Kraaftverstärkung

Conclusioun

DSP konvertéiert Signaler an diskret Daten sou datt se mat mathematesche Algorithmen gefiltert, transforméiert, entdeckt, kompriméiert an interpretéiert kënne ginn.D'Systemleistung hänkt vun der Probequote, Opléisung, Veraarbechtungsgeschwindegkeet, dynamesche Bereich, Latenz a Geräischerverhalen of.Seng Flexibilitéit a Stabilitéit maachen et gëeegent fir Kommunikatioun, Multimedia, Kontroll, medizinesch Iwwerwaachung, an industriell Analyse, während d'analog Veraarbechtung nëtzlech bleift fir einfach oder extrem niddereg latency Aufgaben.Zesumme komplementéiere béid Approche sech a modernen elektronesche Systemer.
