Overcurrent Schutz Apparater (OCPDs): Zorte, Aarbecht Prinzipien a Verglach

Overcurrent Protection Apparater (OCPDs) halen Ären elektresche System sécher andeems Dir iwwerschësseg Stroum stoppt ier et Schued verursaache kann.An dësem Artikel léiert Dir wat zu Iwwerstroum féiert wéi Kuerzschluss, Iwwerlaascht, a Buedemfehler, souwéi d'Apparater benotzt fir dës Problemer ze vermeiden.Dir kritt och e kloere Bléck op wéi d'Sicherungen, Circuit Breaker, zréckgesatbare Sicherungen, eFuses an Iwwerlaaschtrelais funktionnéieren.

Katalog

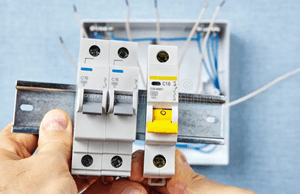

Figur 1. OCPD Circuit Breakers

Wat sinn Overcurrent Protection Devices?

Iwwerstromschutzgeräter (OCPDs) si Komponenten déi erakommen wann den elektresche Stroum iwwer eng sécher Limit eropgeet.Wann de Stroum ze héich klëmmt, ënnerbriechen dës Geräter de Flux ier d'Verdrahtung oder d'Ausrüstung iwwerhëtzt oder versoen.Si hëllefen d'Gefore ze vermeiden verbonne mat Iwwerlaascht, Kuerzschluss, Buedemfehler an aner anormal elektresch Bedéngungen.Wéi an der Figur 1 gewisen, Miniaturschalter (MCBs), benotzen souwuel thermesch wéi och magnetesch Mechanismen fir ze reesen wann néideg.Wéinst dëser schneller an zouverlässeg Handlung sinn OCPDs wichteg fir elektresch Gefore ze vermeiden an d'Systemsécherheet ze garantéieren.

Ursaachen vun Iwwerstroum an elektresche Circuiten

Iwwerstroum kann aus verschiddene Quelle kommen.Déi heefegst Ursaachen enthalen:

Kuerz Circuit

Eng Kuerzschluss geschitt wann zwee lieweg Dirigenten direkten Kontakt maachen.Dëst verursaacht en direkten Stroum vum Stroum wäit iwwer dem normale Niveau vum Circuit.D'Spike klëmmt sou séier datt d'Verdrahtung et net toleréiere kann.De Schutzapparat muss de Circuit direkt trennen fir Schued ze stoppen.

Iwwerlaascht

Eng Iwwerlaascht geschitt wann déi verbonne Laascht méi Stroum verlaangt wéi de Circuit sécher liwwere kann.Dës extra Nofro baut sech graduell op wéi méi Apparater Kraaft zéien.E gemeinsamt Beispill ass ze vill Geräter an engem Outlet ze pluggen.D'Verdrahtung iwwerhëtzt wann d'Iwwerlaaschtung ouni Ënnerbriechung weider geet.

Buedem Feeler

E Buedemfehler geschitt wann de Stroum ongewollt op de Buedem duerch e Sträifwee fléisst.Dëst geschitt normalerweis wann Isolatioun brécht an den Dirigent aussetzt.De Leckstroum kann duerch nooste konduktiv Flächen oder Strukturen reesen.Schutzgeräter musse séier handelen fir Schock an Ausrüstungsschued ze vermeiden.

Arc Feeler

Eng Bogenfehler entwéckelt sech wann e lockeren oder beschiedegten Drot héich-Energie-elektresch Bogen erstellt.Dës Bogen sprangen iwwer Lücken a generéieren intensiv Hëtzt.D'Hëtzt kann Ëmgéigend Materialien entzünden wann de Feeler weider geet.Wéinst dësem Risiko sinn Bogenfehler eng grouss Ursaach vun elektresche Bränn.

Zorte vun Overcurrent Schutz Apparater

Drënner sinn d'Haaptarten vun Iwwerstroumschutzgeräter (OCPDs), déi allgemeng an elektreschen an elektronesche Systemer benotzt ginn, fir Schied ze vermeiden duerch exzessive Stroumfloss.

Fusiounen

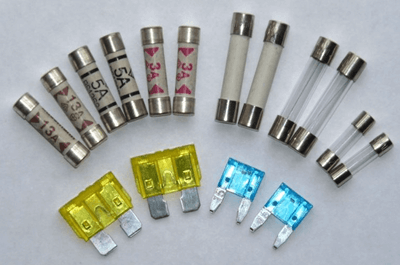

Figur 2. Verschidden Zorte vu Fusiounen an elektresch Systemer benotzt

Eng Sicherung ass ee vun den einfachsten an am meeschte verbreeten Iwwerstroumschutzgeräter.Et enthält en dënnen Metallstreifen entwéckelt fir ze schmëlzen wann de Stroum seng bewäertte Kapazitéit iwwerschreift.Wann dëse Sträif schmëlzt, mécht de Circuit direkt op, stoppt de Stroum vum Stroum a schützt sensibel Komponenten virun Iwwerhëtzung oder Ausfall.Well eng Sicherung duerch irreversibel Schmelz funktionnéiert, muss se no all Feelerevenement ersat ginn.D'Sicherungen kommen a verschiddene Formen wéi Patrounsicherungen, Keramik-Sicherungen, an Autosbladsicherungen, wat se fir eng breet Palette vun elektresche Systemer gëeegent mécht.

Circuit Breakers

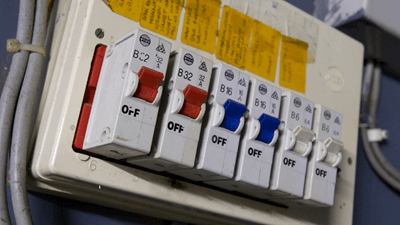

Figur 3. Circuit Breaker

Circuit Breaker si wichteg Iwwerstroumschutzgeräter entwéckelt fir den elektresche Circuit automatesch z'ënnerbriechen wann exzessive Stroum festgestallt gëtt.Am Géigesaz zu Sicherungen, déi musse ersat ginn nodeems se blosen, kann e Circuit Breaker zréckgesat ginn wann de Feeler identifizéiert a korrigéiert gouf, sou datt et eng praktesch a wiederverwendbar Form vu Schutz gëtt.Circuit breakers gi wäit an Wunn-, kommerziell an industriell elektresch Systemer benotzt, well se eng zouverlässeg Verteidegung géint Iwwerlaascht a Kuerzschluss ubidden, wärend se séier Kraaft restauréieren.Si bidden och verschidde Reescharakteristike wéi Typ B, Typ C, an Typ D fir spezifesch Laaschtfuerderunge matzemaachen an eng sécher elektresch Systemleistung ze garantéieren.

Polymer PTC Resetable Sicherungen

Figur 4. Verschidden Zorte vu Polymer PTC Resettable Fuuses

Polymere PTC-Resetbar-Sicherungen, déi dacks zréckgesatbar Sicherungen oder PPTC-Geräter genannt ginn, bidden automateschen a wiederverwendbare Iwwerstroumschutz fir modern elektronesch Kreesleef.Wann exzessiv Stroum duerch den Apparat fléisst, erhëtzt d'Polymermaterial a seng Resistenz erhéicht staark, limitéiert de Stroum a schützt Downstream Komponenten.Soubal d'Fehlerkonditioun geläscht ass an den Apparat ofkillt, geet et zréck an säin niddereg-Resistenzzoustand, wat et erlaabt normal Operatioun ouni Ersatz erëmzefannen.Dëst mécht PTC resetable Sicherungen ideal fir Uwendungen wéi Konsumentelektronik, Batteriepacken, USB Ports, a Stroumversuergung, wou dacks Iwwerstroumevenementer optrieden an Ënnerhaltfräie Schutz bevorzugt ass.

Elektronesch Iwwerstroumschutz (eFuses)

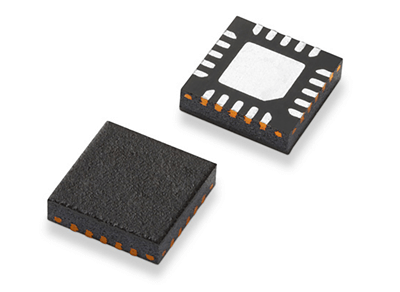

Figur 5. A Surface-Mount Electronic Fuse (eFuse) IC

Elektronesch Iwwerstroumschutzgeräter allgemeng bekannt als eFuses benotzen integréiert Kreesleef fir de Stroumfluss mat aussergewéinlecher Genauegkeet ze kontrolléieren an ze kontrolléieren.Am Géigesaz zu traditionelle Sicherungen bidden eFuses programméierbar Schwellen, séier Äntwertzäiten a verschidde Schutzfunktiounen wéi Iwwerstroum, Iwwerspannung, Kuerzschluss an thermesch Ausschaltung.Well dës semiconductor-baséiert Schutz ICs kann duerch extern resistors oder digital Schnëttplazen personaliséiert ginn, si bidden präzis Kontroll iwwer System Verhalen während Feeler Konditiounen.eFuses gi wäit an der moderner Elektronik benotzt, dorënner Laptops, Telekommunikatiounsausrüstung, Batterie-ugedriwwen Apparater, a sensibel digital Lasten fir e präzisen an zouverléissege Schutz ze liwweren.

Thermesch Iwwerlaascht Relais

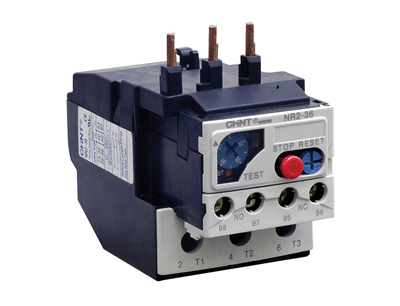

Figur 6. A thermesch Iwwerlaascht Relais

Thermesch Iwwerlaaschtrelais sinn Iwwerstroumschutzgeräter déi haaptsächlech an Motorsteuersystemer benotzt ginn.Dës Relais schützen Elektromotoren andeems se exzessiv Hëtzt erkennen, déi während länger Iwwerlaaschtkonditioune generéiert gëtt.Bannen am Relais béit e bimetallesche Sträif wéi se erwiermt, a wann d'Temperatur e kritesche Punkt erreecht, fällt de Relais aus an trennt de Motor vun der Energieversuergung.Dëst verhënnert Iwwerhëtzung, Isolatioun Decompte, an deier Motor Schued.Well thermesch Iwwerlaaschtrelais op béid Stroum an Temperatur reagéieren, bidden se zouverlässeg, lastabhängige Schutz an Motorstarter, Industriemaschinnen, HVAC Systemer a Fërderfuerer.

Wéi funktionnéieren Overcurrent Protection Devices?

Iwwerstroumschutzgeräter funktionnéieren all mam selwechte Basiszwecker: si iwwerwaachen den elektresche Stroum, deen duerch e Circuit fléisst a reagéiere wann dee Stroum iwwer e séchere Niveau eropgeet.Egal ob den Apparat eng Sicherung, Circuit Breaker, PTC resetable Sicherung oder elektronesch eFuse ass, kuckt kontinuéierlech no Unzeeche vun Iwwerlaaschtungen, Kuerzschluss oder anormal Stroumspikes.

Wann de Stroum ze héich gëtt, benotzt den Apparat säin internen Mechanismus wéi e Schmelzelement, en thermesche Sensor, e magnetesche Ausléiser oder en IC-baséiert Detektor fir de Feeler z'erkennen.Et ënnerbrach oder limitéiert dann den aktuellen Flux fir Schued un Drot, Apparater a sensibel elektronesch Komponenten ze vermeiden.

Nodeems de Feeler geläscht ass, ginn e puer Apparater automatesch zréckgesat, anerer erfuerderen manuell zréckgesat, an traditionell Sicherungen mussen ersat ginn.An all Fall bidden OCPDs e séieren, zouverléissege Wee fir elektresch Systemer virun Iwwerhëtzung, Ausrüstungsfehler a Brandgeforen ze schützen.

Virdeeler an Aschränkungen vun OCPDs

Virdeeler

• Hëlleft Leit aus elektresche Gefore schützen

• Verhënnert Ausrüstungsschued a reduzéiert Feierrisiken

• Verbessert System Zouverlässegkeet an allgemeng uptime

• Assuréiert d'Konformitéit mat elektresche Sécherheetscodes

• Reduzéiert Ausdauer wann de Schutz richteg koordinéiert ass

Aschränkungen

• Sicherungen mussen ersat ginn nodeems se funktionnéieren

• Circuit Breaker kann nuisance-Trip wann net richteg Gréisst

• Resettable Geräter si méi lues wann se op Kuerzschlussevenementer reagéieren

• Falsch Gerätauswiel schwächt de Gesamtschutz

Iwwerstroumschutz vs Iwwerlaaschtschutz

Aspekt	Iwwerstroum Schutz	Iwwerlaascht Schutz
Definitioun	Schützt géint all aktuell uewen Ausrüstung oder Dirigent Bewäertung, dorënner Feeler.	Schützt géint mëttelméisseg Iwwerstroum duerch ze vill Laascht verursaacht.
Ursaach	Kuerz Kreesleef, Buedem Feeler, schwéier inrush.	Verlängert mechanesch oder elektresch Iwwerlaascht.
Aktuell Niveau	Ganz héich, vill Mol de bewäerten Stroum.	Liicht bis moderéiert Erhéijung (ongeféier 110-150%).
Dauer	Instant a muss séier geläscht ginn.	Baut lues iwwer Sekonnen oder Minutten.
Zweck	Verhënneren grousse Schued, Feier, an Iwwerhëtzung vun Dirigenten.	Verhënneren Motor an Ausrüstung iwwerhëtzt duerch nohalteg Belaaschtung.
Apparater	Sicherungen, magnetesch breakers, momentan Relais.	Thermesch iwwerlaascht Relais, bimetal Moduler.
Rees Aktioun	Schnell, momentan magnetesch Rees.	Lues, thermesch Zäit-Verzögerung Rees.
Focus	Schützt wiring an Ausrüstung aus Feeler Stroum.	Schützt Motoren / Ausrüstung aus Last-Zesummenhang Heizung.
Zerécksetzen	Normalerweis manuell.	Manuell oder automatesch, je Design.
Relatioun	Iwwerlaascht ass eng Zort Iwwerstroum.	A Ënnerdeelung vun Iwwerstroum fokusséiert op Lastprobleemer.

Conclusioun

Iwwerstromschutzgeräter funktionnéieren andeems onsécher Stroumniveauen ënnerbrach ginn, déi zu Iwwerhëtzung, Ausrüstungsfehler oder elektresche Bränn kënne féieren.All Apparat reagéiert anescht op Iwwerlaascht a Feeler, sou datt Dir dee richtege wielt garantéiert datt Äre System sécher an zouverlässeg bleift.Dir hutt och gesinn datt all Optioun mat sengen eegene Stäerkten an Aschränkungen kënnt.Mat dësem Wësse sidd Dir elo besser ausgestatt fir de richtege Schutz fir all elektresche Setup ze wielen an z'applizéieren.
