Zener Diode Funktioun a Gebrauch an Elektronik Circuits

Eng Zener Diode ass en eenzegaartegt Hallefleitgerät entworf fir präzis Spannungskontroll a verschiddenen elektroneschen Uwendungen z'erhalen.An dësem Guide léiert Dir wéi et an ëmgedréint Bias funktionnéiert a wéi Dir et fir Spannungsreguléierung, Spannungsreferenz, Iwwerschwemmungsschutz a Signalkontrolle benotze kënnt.Dir gesitt och wéi et hëlleft beim Welleform ze schneiden, ze wiesselen, a Spannungsverschiebung fir Är Circuiten méi stabil an zouverlässeg ze maachen.

Katalog

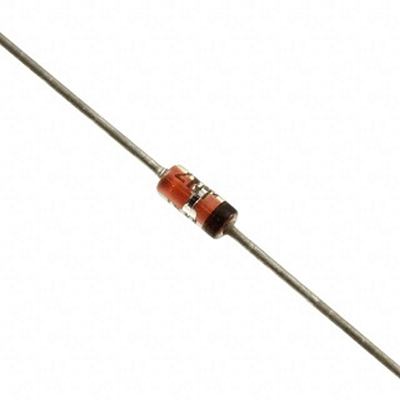

Figur 1. Zener Diodes

Wéi funktionnéieren Zenerdioden?

A Zener Diode kontrolléiert d'Spannung andeems se a senger ëmgedréint Decompteregioun operéiert.Wann d'Réckspannung op e spezifesche Punkt eropgeet, deen Zener Spannung (Vz) genannt gëtt, fänkt d'Diode an déi ëmgedréint Richtung ze féieren.Wéi et féiert, hält et d'Spannung iwwer seng Klemmen bal konstant.

Dëst stänneg Verhalen erlaabt d'Diode Circuiten ze stabiliséieren och wann d'Inputspannung oder d'Laaschtstroum schwankt.Dofir sinn Zenerdioden gebraucht fir Spannungen konsequent a béid analogen an digitale Systemer ze halen.

Zener Diode als Spannungsregulator

Figur 2. Zener Volt Regulator Circuit

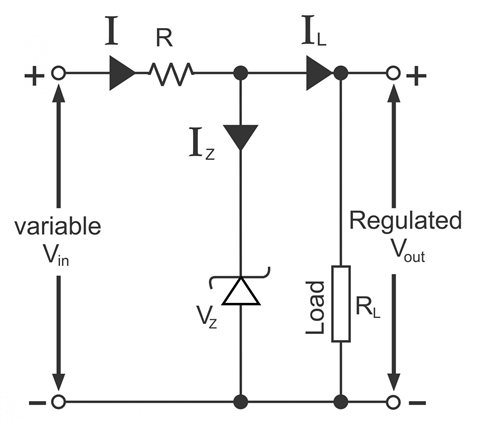

Eng Zener Diode gëtt allgemeng als einfache Spannungsregulator benotzt fir eng stabil Ausgangsspannung trotz Variatiounen am Input oder der Belaaschtung ze halen.Am Circuit gewisen, ass d'Zener Diode an ëmgedréint Viraussetzung iwwer de Lastresistor RL ugeschloss, während e Serieresistor R de Stroum duerch d'Diode fléisst.

Wann d'Input Volt Vin eropgeet, fällt d'iwwerschësseg Spannung iwwer R, hält d'Zener Diode Spannung VZ bal konstant.D'Diode féiert dann just genuch Stroum IZ fir d'Ausgangsspannung Vout stänneg ze halen.Ëmgekéiert, wann Vin oder d'Laaschtstrom IL erofgeet, passt den Zener-Stroum automatesch fir d'Reguléierung ze erhalen.

Dëst Self-equilibréiert Verhalen mécht de Circuit souwuel einfach an zouverlässeg, ideal fir Low-Power DC Regulatioun wéi 5 V oder 12 V Ëmgeréits.

Zener Diode als Spannungsreferenz

Figur 3. Zener Diode als Volt Referenz Circuit

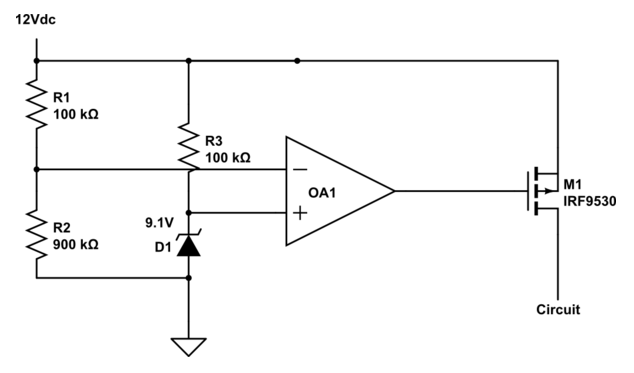

Zenerdioden ginn dacks benotzt fir eng héich stabil Spannungsreferenz fir Präzisiounskreesser ze bidden.Am Circuit gewisen, hält d'Zener Diode D1 eng konstant 9,1 V Referenz um net-invertéierend Input vum Operatiounsverstärker OA1.De Spannungsdeeler geformt vu R1 a R2 fiddert e skaléierten Deel vun der 12 V Versuergung un den Inverting Input vum op-amp, wat et erlaabt dës opgedeelt Spannung géint d'Zener Referenz ze vergläichen.

Wann d'Ausgangsspannung ännert, passt den Op-amp de Paart vum P-Kanal MOSFET M1 (IRF9530) un fir d'Gläichgewiicht tëscht den zwou Inputen ze restauréieren.Dës Feedback Kontroll hält d'Ausgangsspannung stabil a präzis, onofhängeg vun der Belaaschtung oder Versuergungsvariatioune.Sou eng Konfiguratioun gëtt wäit an ADCs, DACs an aner Analog Systemer benotzt déi eng korrekt Referenzquell erfuerderen.

Zener Diode am Surge Protection

Figur 4. Zener Diode an Surge an transient Schutz Uwendungen

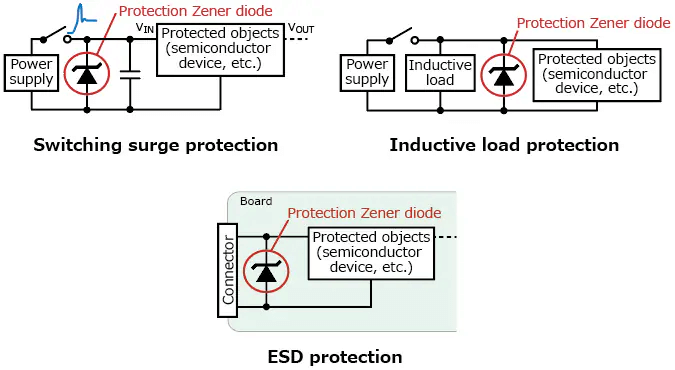

Zenerdioden spillen eng Roll beim Schutz vun sensiblen elektronesche Komponenten vu Spannungsstécker a transiente Spikes.Wéi an der Figur gewisen, gi se iwwer Circuitpunkte plazéiert fir plötzlech Spannungserhéijungen ze absorbéieren, déi duerch Schaltspannungen, induktiv Lasten oder elektrostatesch Entladung (ESD) verursaacht ginn.

Wann d'Input Spannung den Zener Decompte Niveau iwwerschreift, féiert d'Diode direkt, klemmt d'iwwerschësseg Spannung a verhënnert datt se Downstream Geräter erreechen.Beim Schaltkreesser ënnerdréckt et Power-Line Spikes;bei induktiven Lasten absorbéiert se zréck-EMF Energie;an a Stecker schützt et géint ESD Eventer.Dës séier, widderhuelend Handlung mécht Zenerdioden héich effektiv fir eng stabil an haltbar Circuit Operatioun ze garantéieren.

Zener Diode a Waveform Clipping

Figur 5. Zener Diode Waveform Clipping Circuit an Ausgang Waveform

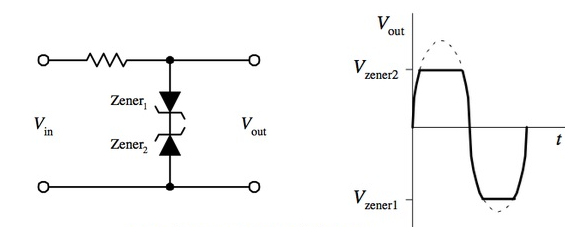

Zenerdioden kënne benotzt ginn fir Signal Amplituden ze limitéieren oder ze "clipsen", fir exzessive Spannungsschwankungen ze vermeiden.Am Circuit gewisen, sinn zwee Zener-Dioden a Géigendeel Richtungen iwwer d'Signallinn verbonnen, sou datt de Stroum nëmme fléisst wann d'Inputspannung d'Decomptespannung vun enger Diode iwwerschreift.

Wéi d'Inputwelleform eropgeet oder iwwer d'preset Zener Spannungen eropgeet oder fällt, féieren d'Dioden d'Signal a klemmen d'Signal, a produzéieren e verflaachten oder ofgeschniddenen Ausgang.Dëst resultéiert datt d'Ausgangswelleform tëscht zwou Spannungsgrenzen limitéiert ass, wéi op der rietser Säit vun der Figur illustréiert.Esou Ausschnëttkreesser ginn allgemeng an Audiosystemer, Kommunikatiounskreesser an Inputschutznetzwierker benotzt fir propper, verzerrungsfräi Signalniveauen ze halen.

Zener Diode a Schaltkreesser

Figur 6. Zener Diode fir Wiesselen Schwell Kontroll benotzt

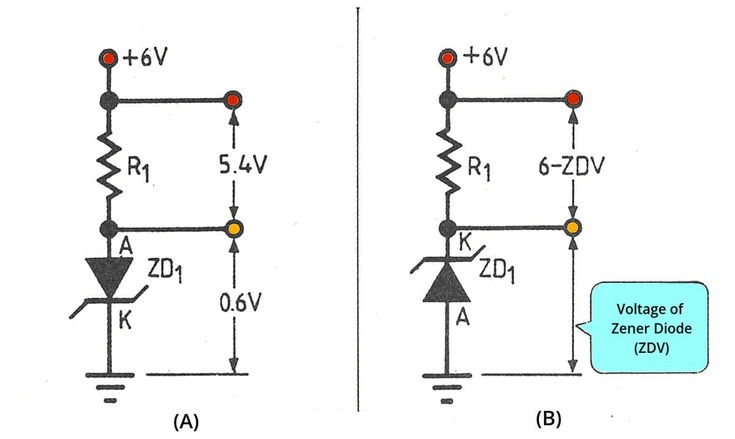

Zener Dioden ginn dacks a Schaltkreesser benotzt fir präzis Spannungs Triggerniveauen z'etabléieren.Wéi an der Figur gewisen, wann d'Input Spannung eropgeet an den Zener Decompte Niveau erreecht, féiert d'Diode a produzéiert e stabile Referenzpunkt deen de Schaltschwell definéiert.

Am Diagramm (A) féiert d'Diode eemol den Input seng Decomptespannung iwwerschreift, a schafft e fixe Spannungsfall deen bestëmmt wéini en Transistor oder Logikapparat soll aktivéieren.Am Diagramm (B) gëtt dee selwechte Prinzip applizéiert, wou d'Schaltspannung als Versuergungsspannung minus d'Zenerspannung definéiert ass (6 - ZDV).Dës prévisibel Spannungsschwelle suergt fir zouverlässeg Operatioun a Spannungsdetektoren, Sensorschnëttplazen an digitale Triggerkreesser och ënner Versuergungsvariatiounen.

Zener Diode a Spannungsverschiebungen

Figur 7. Zener Diode benotzt am Volt Level Verréckelung Circuit

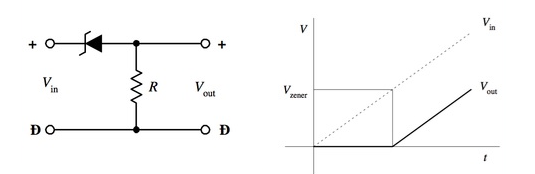

Zenerdioden kënnen Spannungsniveauen tëscht Circuiten, déi bei verschiddene Versuergungsspannungen operéieren, veränneren.Am Circuit gewisen, ass d'Diode an ëmgedréint Viraussetzung mat engem Widderstand a Serie ugeschloss, a produzéiert e fixe Spannungsfall gläich wéi seng Zenerspannung V_Z.Wann d'Input Volt Vin iwwer V eropgeet_Z, d'Diode féiert an hält d'Ausgangsspannung Vout bei engem Wäert gläich wéi V_an-V_Z.

D'Grafik nieft dem Circuit weist wéi d'Ausgangsspannung ufänkt ze klammen eréischt nodeems den Input d'Zener-Schwell iwwerschreift, a schaaft e präzise Spannungsoffset.Dës prévisibel Niveauverschiebung erlaabt Mëschspannungssystemer wéi Mikrokontroller, Analog Schnëttplazen oder Logikkreesser fir sécher an zouverlässeg ze kommunizéieren ouni hir Spannungsgrenzen ze iwwerschreiden.

Conclusioun

Zenerdioden spillen eng Roll beim Erhalen vun der Spannungsstabilitéit, präzise Referenzniveauen ubidden, a Schaltkreesser vu transienten Iwwerschwemmungen ze schützen.Hir Fäegkeet fir sécher an ëmgedréint Bias ze bedreiwen mécht se gutt fir Spannungsreguléierung, Ausschnëtter an Niveauverréckelung.Egal ob an Analog, Digital oder Mixed Signal Systemer benotzt ginn, verbesseren dës Dioden d'Performance a garantéieren Circuit Zouverlässegkeet.Hir Villsäitegkeet an prévisibel Verhalen maachen hinnen wichteg Komponente souwuel Muecht an Signal Kontroll Uwendungen.
