Wat ass eng Flyback Diode?Wéi et funktionnéiert a firwat Äre Circuit een brauch

An dësem Artikel léiert Dir wat eng Flyback Diode ass a firwat Dir se braucht a Circuiten mat Relais, Motoren a Solenoiden.Dir wäert verstoen wéi zréck EMF erstallt gëtt wann de Stroum plötzlech ophält a wéi et Är Schaltgeräter beschiedegt kann.Den Artikel erkläert wéi eng Flyback Diode funktionnéiert, wou Dir se sollt placéieren, a wéi Dir déi richteg wielt.Dir wäert och allgemeng Diodetypen gesinn a wéi se a Circuiten benotzt ginn.

Katalog

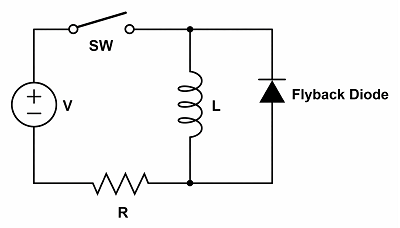

Figur 1. Flyback Diode Circuit

Wat ass eng Flyback Diode?

Eng Flyback Diode ass eng Schutzdiode, déi an engem induktiven Circuit ugeschloss ass fir Héichspannungsspikes ze vermeiden wann de Stroum plötzlech ausgeschalt gëtt.Et gëtt och eng Freewheeling Diode, Snubber Diode oder Réck EMF Diode genannt.Dës Diode gëtt haaptsächlech mat Spule benotzt wéi Relais, Solenoiden, a Motoren déi Energie an engem Magnéitfeld späicheren.Wann de Schaltapparat ausschalt, kann déi gespäichert Energie eng geféierlech Réckspannung erstellen.D'Flyback-Diode schützt Transistoren, MOSFETs an aner Schaltkomponente vu Schued verursaacht duerch EMF zréck an induktiven Kreesleef.

Firwat ass eng Flyback Diode gebraucht?

Induktiv Komponenten wéi Spule a Relais späicheren Energie a Form vun engem Magnéitfeld wärend de Stroum duerch si fléisst.Wann d'Energieversuergung op eemol getrennt ass, fällt d'Magnéitfeld ganz séier zesummen.Dës plötzlech Ännerung vum Stroum generéiert eng Héichspannungsspike, bekannt als Réck-EMF (elektromotoresch Kraaft).D'Spannungsspike ka vill méi héich sinn wéi d'Versuergungsspannung a kann sensibel Schaltgeräter beschiedegen.Eng Flyback-Diode ass gebraucht fir ze vermeiden datt dësen Héichspannungstransient d'Schaltkomponente zerstéiert oder schwächt.

Wéi funktionnéiert eng Flyback Diode?

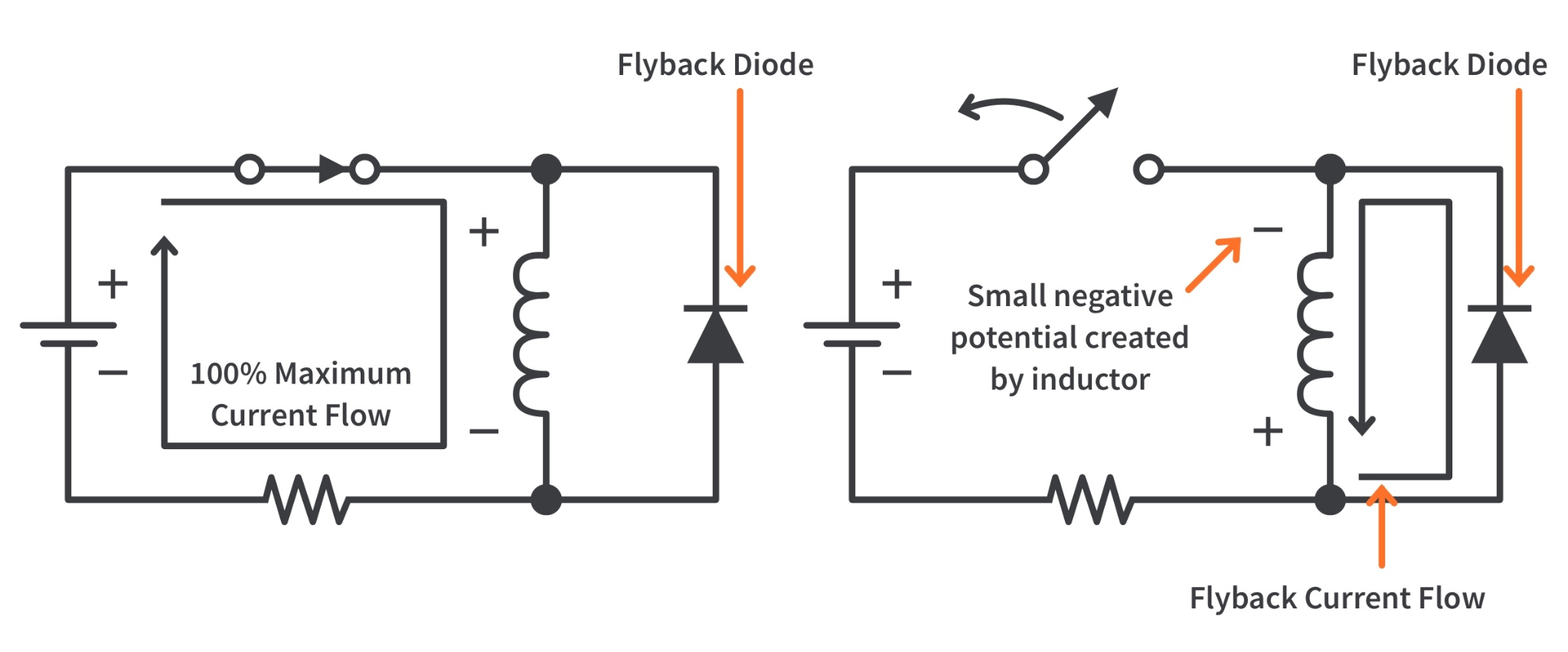

Figur 2. Flyback Diode Operatioun (Normal an Schalter-Off Konditiounen)

Ënner normaler Operatioun, wann de Schalter zou ass an de Stroum duerch d'Spule fléisst, ass d'Flyback-Diode ëmgedréint a féiert net.An dësem Zoustand bleift et inaktiv an beaflosst net de Circuit.Wann de Schalter opmaacht, kann de Stroum duerch den Induktor net direkt ophalen, well Induktoren widderstoen plötzlech Ännerungen am Stroum.D'Zesummebroch Magnéitfeld produzéiert eng ëmgedréint Volt iwwer d'Spule.Dës ëmgedréint Spannung biaséiert d'Flyback-Diode vir, sou datt de Stroum duerch d'Spule an d'Diodeschleif zirkuléiert.De recirkuléierende Stroum fällt graduell erof wéi déi gespäichert Energie fräigelooss gëtt.Wärend dësem Prozess klëmmt d'Diode d'Spannung op e séchere Niveau, schützt de Schaltapparat vu Héichspannungsspikes.

Flyback Diode Placement an engem Circuit

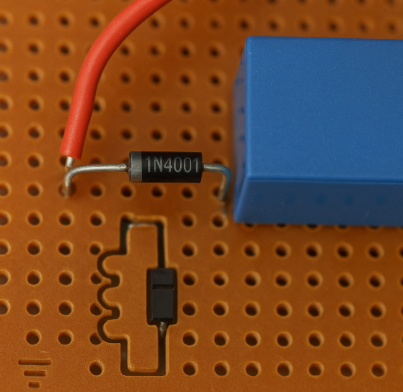

Figur 3. Flyback Diode Verbindung

Eng Flyback-Diode ass parallel mat der induktiver Belaaschtung verbonnen, sou wéi eng Relaisspole oder Motorwindung.D'Diode gëtt mat der korrekter Polaritéit plazéiert, dat heescht datt seng Kathode mat der positiver Versuergungssäit vun der Spule verbënnt a seng Anode mat der negativer Säit verbënnt.Dës Orientéierung garantéiert datt d'Diode wärend der normaler Operatioun ëmgedréint bleift.Wann de Schalter ausgeschalt gëtt, gëtt d'Polaritéit iwwer d'Spule ëmgedréit an d'Diode gëtt viraus-biaséiert.Wéi an der Figur 3 gewisen, d'Verbindung vun der Diode direkt iwwer d'Spule bitt direkt Schutz fir de Schaltapparat.

Wéi wielen ech déi richteg Flyback Diode?

D'Auswiel vun der korrekter Flyback-Diode garantéiert zouverlässeg Circuitschutz a laang Komponentliewen.D'Diode muss mat den elektresche Charakteristike vun der induktiver Belaaschtung a vum Schaltapparat passen.

1. Check der ëmgedréint Volt Bewäertung

D'Reverse Volt Bewäertung vun der Diode muss méi héich sinn wéi d'Versuergungsspannung vum Circuit.Dëst garantéiert datt d'Diode sécher déi normal Betribsspannung widderstoen kann ouni ze briechen.Eng Sécherheetsmarge ass recommandéiert fir Feeler ënner transiente Bedéngungen ze vermeiden.Verifizéiert ëmmer déi maximal Versuergungsspannung ier Dir d'Diode wielt.

2. Vergewëssert Iech de Forward Current Rating

D'Diode muss de Peakstroum handhaben, deen duerch d'Spule fléisst wann de Schalter ausschalt.D'Forward aktuell Bewäertung soll gläich oder méi grouss sinn wéi den Operatiounsstroum vum Induktor.Wann d'Bewäertung ze niddreg ass, kann d'Diode iwwerhëtzen a falen.Wielt eng Diode mat genuch Stroumkapazitéit fir zouverlässeg Leeschtung.

3. Betruecht der Erhuelung Speed

A Schnellschaltkreesser, wéi PWM Motorsteuerung, gëtt d'Erhuelungsgeschwindegkeet wichteg.Eng lues Erhuelungsdiode reagéiert vläicht net séier genuch an Héichfrequenz Uwendungen.Fir esou Kreesleef verbessert eng séier Erhuelung Diode Leeschtung a reduzéiert schalt Verloschter.Standarddioden si gëeegent fir Low-Frequenz Relaiskreesser.

4. Entscheed tëscht Standard, Fast oder Schottky Diodes

Standard Gläichretterdioden funktionnéieren gutt fir Basisrelais a Solenoidschutz.Schnell Erhuelungsdioden gi léiwer beim Schalten vun Energieversuergung an Héichgeschwindeg Kontrollkreesser.Schottky Dioden bidden ganz séier Schalten a méi niddereg Spannungsfall, wat d'Effizienz verbessert.D'Wiel hänkt vun der Schaltgeschwindegkeet a Circuitbedéngungen of.

Gemeinsam Dioden Benotzt als Flyback Dioden

Nodeems Dir verstanen hutt wéi Dir eng Flyback Diode wielt, hëlleft et déi allgemeng Diodetypen ze kennen déi a Circuiten benotzt ginn.All Typ gëtt ausgewielt baséiert op Schaltgeschwindegkeet, Effizienz, a Circuitfrequenz Ufuerderunge.

1N4001–1N4007 Serie

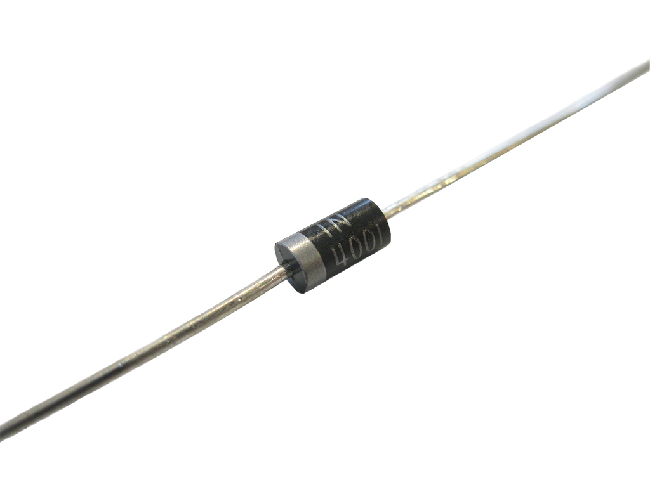

Figur 4. 1N400x Diode

D'1N4001–1N4007 Serie ass eng Grupp vun allgemeng Zweck Gläichretterdioden déi allgemeng als Flyback Dioden an Nidderfrequenzkreesser benotzt ginn.Dës Dioden si fir Standard Kraaftriichtung a Basis induktiv Belaaschtungsschutz entworf.Si handhaben moderéierte Stroum a gi wäit an Relais Chauffer Circuits a klenge DC Motor Kontrollsystemer benotzt.Den Ënnerscheed tëscht all Modell läit haaptsächlech an hirer maximaler Reverse Volt Bewäertung.Well se lues Erhuelung diodes sinn, si am beschten gëeegent fir niddereg-Vitesse schalt Uwendungen.Wéi an der Figur gewisen, ass dës axial Bleidiode einfach a Struktur a wäit verfügbar an elektronesche Komponenten.

HER108

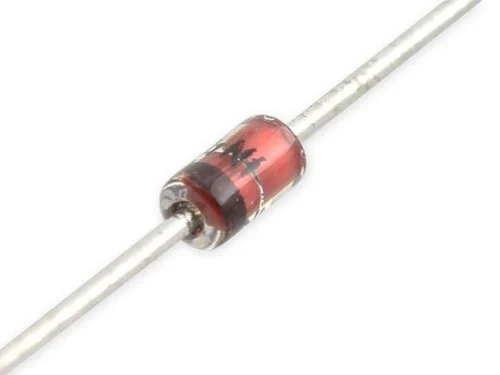

Figur 5. HER108 Diode

Den HER108 ass eng héicheffizient Schnell Erhuelungsdiode entwéckelt fir méi séier Schaltapplikatiounen.Et gëtt allgemeng als Flyback Diode benotzt fir Stroumversuergung a PWM Kontrollkreesser ze wiesselen.Am Verglach mat Standard Gläichretterdioden huet et eng méi séier ëmgedréint Erhuelungszäit, wat d'Schaltverloschter reduzéiert.Dëst mécht et gëeegent fir Circuiten déi op méi héije Frequenzen operéieren.Den HER108 ënnerstëtzt och méi héich Spannungsveraarbechtungsfäegkeet, sou datt et zouverlässeg ass an usprochsvollen Ëmfeld.Wéi an der Figur illustréiert, kënnt et normalerweis an engem axiale Package ähnlech wéi aner Gläichrichterdioden.

UF 4007

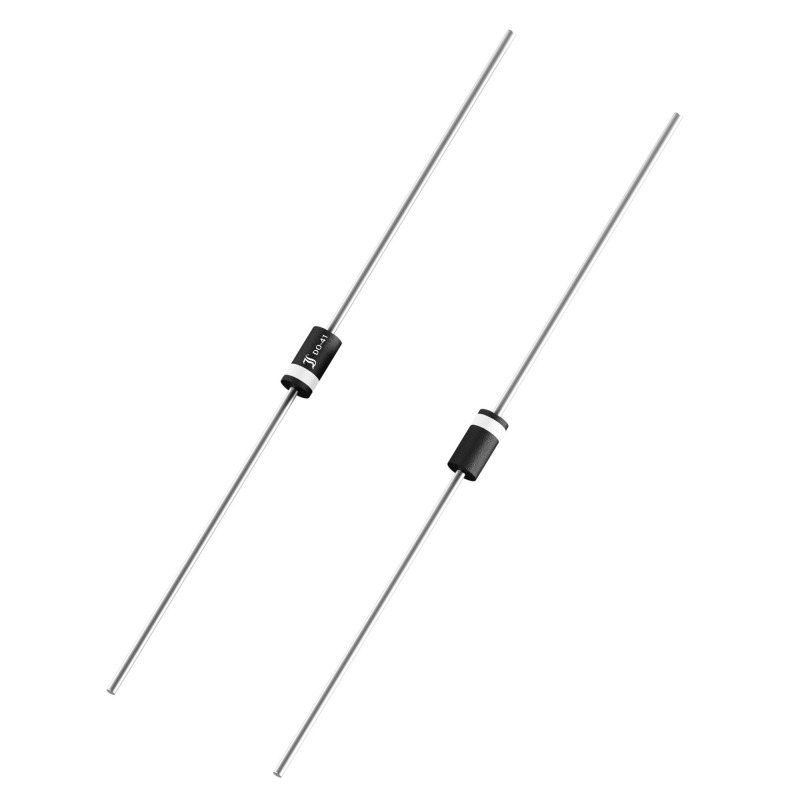

Figur 6. UF4007 Diode

D'UF4007 ass eng ultra-schnell Erhuelung Diode wäit benotzt fir Flyback Schutz an héich-Vitesse elektronesch Circuiten.Et bitt déiselwecht Spannungsbewäertungsbereich wéi den 1N4007 awer mat vill méi séier Schaltleistung.Dës Feature mécht et ideal fir Reguléierer, Inverter a SMPS Circuits ze wiesselen.Wéinst senger séier Erhuelung Zäit reduzéiert et Kaméidi a verbessert allgemeng System Effizienz.Et gëtt dacks gewielt wann Standarddioden ze lues fir d'Applikatioun sinn.Wéi an der Figur gesi gëtt et ähnlech wéi eng regulär Gläichretterdiode awer ass fir Héichfrequenz Operatioun optimiséiert.

FR 107

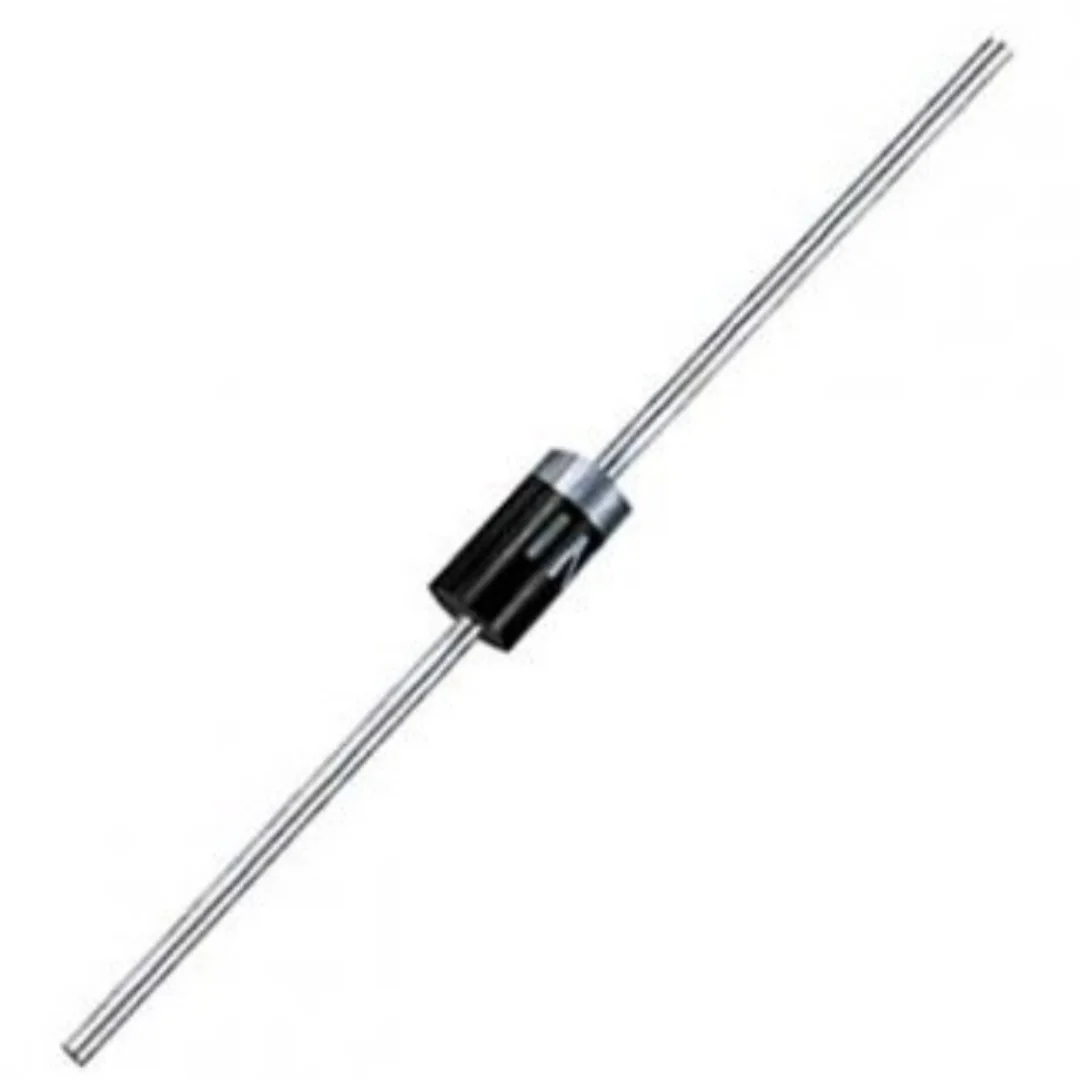

Figur 7. FR107 Diode

De FR107 ass eng séier Erhuelungs-Griichterdiode déi allgemeng fir Flyback a Freewheeling Uwendungen benotzt gëtt.Et bitt méi séier ëmgedréint Erhuelung am Verglach mat Standard 1N400x Dioden.Dëst mécht et gëeegent fir mëttelfrequenz Schaltkreesser a Motorfuerersystemer.De FR107 ënnerstëtzt moderéiert Stroumveraarbechtung a stabil Leeschtung ënner Schaltbedéngungen.Et gëtt dacks a Stroumversuergungskreesser benotzt wou verbessert Äntwertgeschwindegkeet erfuerderlech ass.Wéi an der Figur 7 ugewisen, kënnt et an engem kompakten Axial-Lead Package fir einfach PCB Montage.

1N5819

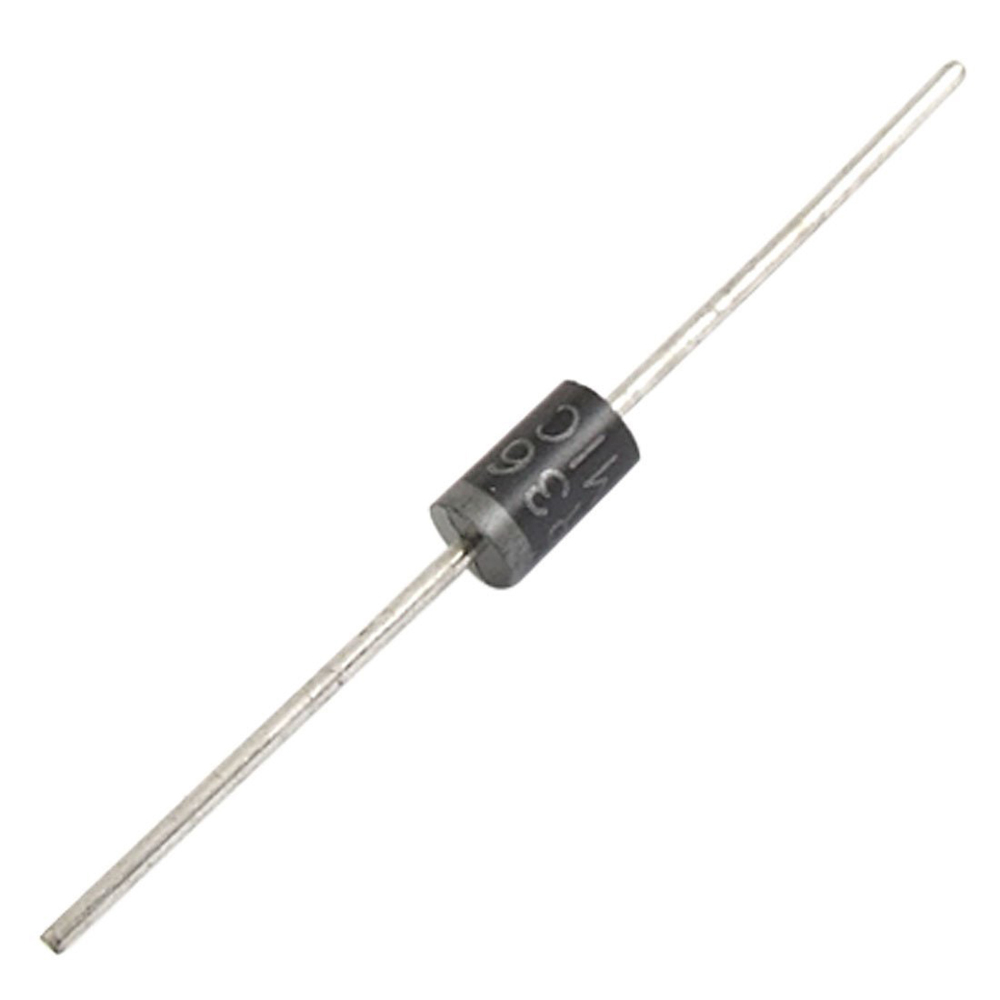

Figur 8. 1N5819 Schottky Diode

Den 1N5819 ass eng Schottky Diode déi allgemeng als Flyback Diode a Low-Voltage, High-Effizienz Circuits benotzt gëtt.Am Géigesaz zu Standard Gläichretterdioden huet et e ganz nidderegen Forward Spannungsfall.Dëst reduzéiert d'Muechtverloscht a verbessert d'Effizienz an de Batterie-ugedriwwene Systemer.Et bitt och ganz séier Schaltleistung, sou datt et gëeegent ass fir Héichfrequenz DC-DC Konverter.Wéinst sengem nidderegen Spannungsfall ass et wäit an Low-Volt Motor Chauffeuren an embedded Elektronik benotzt.Wéi an der Figur gewisen, huet d'Diode eng typesch axial Form Faktor awer benotzt Schottky Barrière Technologie intern.

Flyback Diode vs Freewheeling Diode vs Snubber

D'Begrëffer Flyback Diode a Freewheeling Diode ginn dacks austauschbar benotzt, awer si bezéie sech op liicht ënnerschiddlech Benotzungskontexter.E Snubber Circuit ass awer eng méi breet Schutzmethod déi Widderstänn a Kondensatoren amplaz vun enger Diode benotze kann.

Parameter	Flyback Diode	Freewheeling Diode	RC Snubber Circuit
Basis Definitioun	Schutzdiode fir induktiv Lasten	Diode déi aktuell recirculation erlaabt	Resistor-capacitor Volt Ënnerdréckung Reseau
Haaptzweck	Ënnerdréckt zréck EMF	Aktuelle Wee behalen	Reduzéiert Spannungsspikes a Réng
Typesch Komponente	Eenzel Diode	Eenzel Diode	Resistor + Kondensator
Benotzt mat	Relais, Motoren, Coils	Induktoren an Konverter	Wiesselen Apparater
Placement	Iwwer induktiv Last	Iwwer inductor	Iwwer Schalter oder Laascht
Volt Kontroll	Klemmt Spannung op sécherem Niveau	Erhalen aktuell Flux	Absorbéiert transient Energie
Circuit Komplexitéit	Ganz einfach	Ganz einfach	Méi komplex
EMI Reduktioun	Mëttelméisseg	Mëttelméisseg	Héich
Wiessel Speed Impakt	Brems aktuell Zerfall	Brems aktuell Zerfall	Erlaabt kontrolléiert Zerfall
Power Dissipatioun	Niddereg	Niddereg	Méi héich wéinst resistor
Frequenz Gëeegent	Niddreg bis mëttel	Mëttelméisseg bis héich	Héich Frequenz Kreesleef
Energie Ëmgank	Magnéitesch Energie	Magnéitesch Energie	Elektresch transient Energie
Gemeinsam Benotzung Begrëff	Relais Schutz	Power Converter inductor	Héich-Vitesse schalt Schutz
Komponent Zuel	Eng	Eng	Zwee oder méi

Virdeeler vun engem Gebrauch Flyback Diodes

Flyback Dioden gi wäit benotzt well se einfachen an effektiven Circuitschutz ubidden.Si verbesseren d'Zouverlässegkeet a reduzéieren d'Feelerrisiko bei de Schaltsystemer.

• Schützt Transistoren, MOSFETs a Schaltgeräter vu Spannungsspikes

• Reduzéiert elektresch Geräischer an elektromagnetesch Interferenz (EMI)

• Low-Cost a wäit verfügbar Komponent

• Einfach ze installéieren mat einfacher parallelverbindung

• Verbessert allgemeng Circuit Haltbarkeet a Liewensdauer

• Verlaangt minimal zousätzlech Design Komplexitéit

Uwendungen vun Flyback Diodes

Flyback Dioden ginn allgemeng a Circuiten benotzt déi induktiv Lasten enthalen.Hir Roll ass grouss fir stabil a sécher Operatioun a ville elektronesche Systemer z'erhalen.

1. Relais Driver Circuits

Flyback-Dioden gi wäit an de Relais-Treiberkreesser benotzt fir Transistoren ze schützen déi d'Relaisspole kontrolléieren.Wann de Relais ausschalt, verhënnert d'Diode Héichspannungsspikes.Dëst garantéiert zouverlässeg Operatioun an Automatisatiouns- a Kontrollsystemer.

2. DC Motor Kontrolléiere

An DC Motor Chauffer Kreesleef schützen Flyback Dioden Schaltgeräter vun induktiven Spannungsspikes.Si ginn an H-Bréck Motor Kontroll a PWM Geschwindegkeetskontroller benotzt.Dëst hëlleft stabil Motor Operatioun ze halen.

3. Solenoid Kontrollsystemer

Solenoiden generéieren staark induktiv Spannung wann se ausgeschalt ginn.Eng Flyback Diode verhënnert Schued fir Elektronik ze kontrolléieren.Dës Systemer sinn heefeg an der industrieller Automatioun a Ventilkontrolle.

4. Automobile Electronics

Flyback Dioden ginn an Autosrelaismoduler an Aktuatorkreesser benotzt.Gefierer enthalen vill induktiv Lasten wéi Brennstoffinjektoren a Relais.Proper Schutz verbessert laangfristeg Zouverlässegkeet an haarden Ëmfeld.

5. Wiessel Muecht Ëmgeréits

Beim Schaltkraaftkreesser gi Flyback Dioden benotzt fir den Energiefloss an induktiven Komponenten ze managen.Si hëllefen MOSFETs ze schützen a Spannungsspikes ze kontrolléieren.Dëst verbessert d'Systemstabilitéit a geregelte Kraaftsystemer.

6. Embedded an Microcontroller Systemer

Mikrokontroller kontrolléieren dacks Relais a Motoren duerch Transistoren.Flyback Dioden schützen dës Low-Voltage Logik Systemer aus induktiven Transienten.Dëst verhënnert onerwaart Resets oder Hardware Schued.

Conclusioun

Eng Flyback Diode schützt Schaltgeräter andeems se e séchere Wee fir induktiv Stroum ubidden wann d'Kraaft ausgeschalt ass.Richteg Plazéierung iwwer d'induktiv Laascht a korrekt Auswiel baséiert op Spannungsbewäertung, aktuell Kapazitéit an Erhuelungsgeschwindegkeet si wichteg fir effektiv Schutz.Verschidde Diodentypen, dorënner Standard, séier Erhuelung, a Schottky-Dioden, gi gewielt jee no Schaltfrequenz an Effizienzbedürfnisser.Duerch d'Reduktioun vun Spannungsspikes, elektresche Geräischer a Komponentstress, verbesseren Flyback-Dioden Zouverlässegkeet an verlängeren d'Liewensdauer vun elektronesche Systemer.
