LPC84x Startup Power Themen an déi komplett Power-Up Sequenz verstoen

LPC84x Mikrokontroller gi wäit an embedded Systemer benotzt well se Veraarbechtungskraaft, Erënnerung a Peripherieger an engem kompakten Apparat kombinéieren.Fir zouverlässeg Operatioun ze garantéieren, musst Dir verstoen wéi de Mikrokontroller ufänkt a wéi d'Kraaftbedéngungen säi Verhalen beaflossen.Dësen Artikel erklärt d'Schlësselfeatures an d'Architektur vun de LPC84x Mikrokontroller, zesumme mat hiren Energieversuergungsfuerderungen, zréckgesat Mechanismen, an Startup Sequenz.Et diskutéiert och allgemeng Startup Power Themen a praktesch Weeër fir se ze léisen.

Katalog

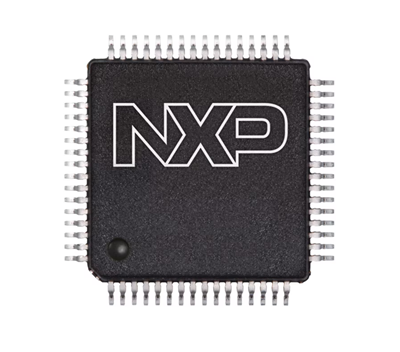

Figur 1. LPC84x Microcontroller

Iwwersiicht vun LPC84x Startup Power Problemer

LPC84x Mikrokontroller gi wäit an embedded Systemer benotzt well se Veraarbechtungskapazitéit, Erënnerung a Peripherieger an engem kompakten an energieeffizienten Apparat kombinéieren.Wéi och ëmmer, zouverlässeg Operatioun hänkt staark vun engem stabilen a gutt kontrolléierte Power-up Prozess of.Wärend dem Startup kënnen Themen wéi onbestänneg Versuergungsspannung, falsch Spannungsramprate oder inkonsistente Resetbedéngungen beaflossen wéi de Mikrokontroller initialiséiert.Dës Konditioune kënne verhënneren datt den Apparat normal Operatioun erreecht oder de Systemboot verspéit.

Features vun LPC84x Microcontrollers

1. ARM Cortex-M0+ Kär

D'LPC84x Serie ass ronderëm den ARM Cortex-M0+ Prozessor gebaut, deen optiméiert ass fir nidderegen Energieverbrauch an effizient Leeschtung.Dësen 32-Bit Kär ënnerstëtzt séier Ënnerbriechungshandhabung an deterministesch Ausféierung, sou datt et gëeegent ass fir embedded Uwendungen.Seng einfach Architektur erlaabt kompakt Firmware ze bauen an zouverlässeg Veraarbechtungsfäegkeeten z'erhalen.De Kär ënnerstëtzt och Standard ARM Entwécklungsinstrumenter fir méi einfach Programméierung an Debugging.

2. Embedded Flash Memory

Dës Mikrokontroller enthalen On-Chip Flash Memory benotzt fir Programmcode a Firmware ze späicheren.Den internen Flash bitt typesch genuch Plaz fir embedded Uwendungen ouni extern Erënnerungsgeräter ze erfuerderen.Integréiert Flash erlaabt méi séier Zougang zu Instruktiounen a verbessert allgemeng Systemeffizienz.Et vereinfacht och d'Hardware Design well de Mikrokontroller onofhängeg nom Programméiere kann operéieren.

3. SRAM Erënnerung

D'LPC84x Famill integréiert intern SRAM fir Runtime Datelagerung a Stack Operatiounen.Dëst Gedächtnis erlaabt séier Zougang fir Variablen, Puffer, an temporär Veraarbechtungsdaten.Fast SRAM verbessert d'Ausféierungsgeschwindegkeet well d'CPU Zougang zu Daten ouni op extern Erënnerung ze waarden.Et ënnerstëtzt och Multitasking Operatiounen bannent embedded Uwendungen.

4. Flexibel Serial Kommunikatioun Schnëttplazen

Multiple Kommunikatioun Peripherieger si verfügbar fir extern Apparater a Moduler ze verbannen.Dës enthalen UART Schnëttplazen fir seriell Kommunikatioun, SPI Schnëttplazen fir High-Speed-Peripheriekommunikatioun, an I²C Schnëttplazen fir Sensor- a Kontrollnetzwierker.Dës agebaute Kommunikatiounsblocken vereinfachen d'Hardwareintegratioun an embedded Designs.Et kann benotzt ginn fir Affichage, Sensoren, Erënnerungsapparater an aner digital Komponenten ze verbannen.

5. Analog Randerscheinung Ënnerstëtzung

D'LPC84x Mikrokontroller enthalen integréiert Analog Features wéi en 12-Bit Analog-zu-Digital Converter (ADC).Dëst erlaabt dem Apparat analog Signaler vu Sensoren oder externe Circuiten ze moossen.E puer Varianten enthalen och Digital-zu-Analog Konverter (DAC) Funktionalitéit fir analog Ausgänge ze generéieren.Dës Fäegkeeten erméiglechen de Mikrokontroller direkt mat Signaler ze interagéieren.

6. Flexibel ech / O Configuratioun

Allgemeng Zweck Input / Output (GPIO) Pins erlaben de Mikrokontroller mat externen Hardwarekomponenten ze interagéieren.De LPC84x enthält flexibel Pin Konfiguratiounsfeatures déi et erlaben datt verschidde Funktiounen un engem eenzege Pin zougewisen ginn.Dës Flexibilitéit hëlleft PCB Layouten ze optimiséieren an verfügbar Peripherieger maximéieren.GPIO Pins kënne fir digital Input, Output oder alternativ Peripheriefunktiounen konfiguréiert ginn.

7. Low-Power Operatioun Modus

Low-Power Modi sinn abegraff fir den Energieverbrauch a Batterie ugedriwwen Uwendungen ze reduzéieren.Dës Modi erlaben de Mikrokontroller onbenotzt Peripherieger auszeschalten oder d'System Auerfrequenz während Idle Perioden ze reduzéieren.Power Management Funktiounen hëllefen d'Batteriedauer an portable Geräter ze verlängeren.De System kann séier zréck an aktiv Operatioun wann néideg.

8. Integréiert Timer- a Kontrollmoduler

Verschidde Timer Moduler sinn integréiert fir Zäitmessung, Signalgeneratioun an Eventkontroll z'ënnerstëtzen.Dës enthalen Multi-Rate Timer, Staat konfiguréierbar Timer, a Watchdog Timer.Timer erméiglechen präzis Timing Kontroll an embedded Systemer wéi Motor Kontroll, Kommunikatioun Timing, oder periodesch Aufgab Zäitplang.Dës Moduler verbesseren System Zouverlässegkeet an Leeschtung.

LPC84x Block Diagram Iwwersiicht

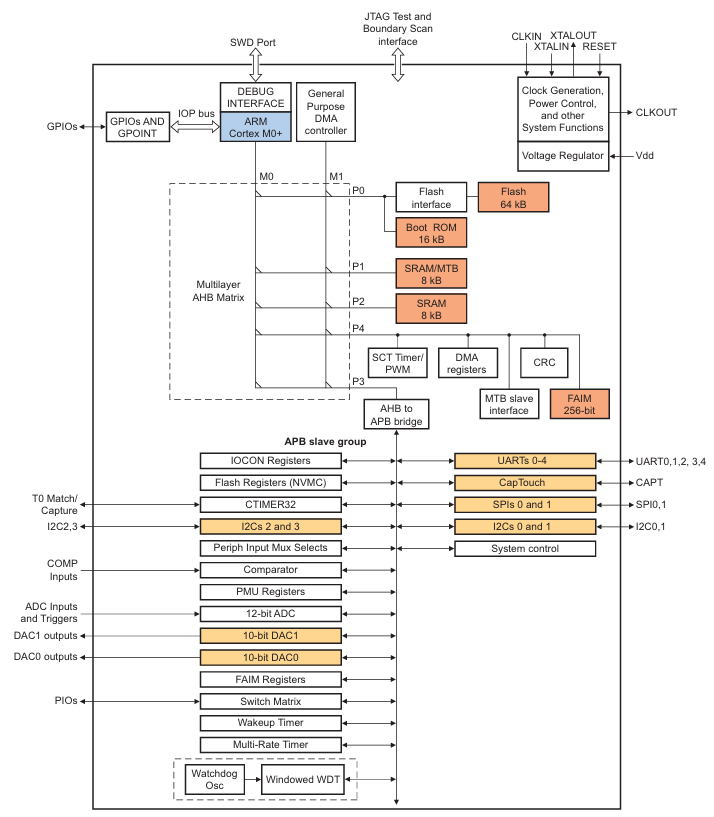

Figur 2. LPC84x Microcontroller Block Diagramm

D'LPC84x Architektur integréiert verschidde funktionell Blocken déi zesumme schaffen fir embedded Veraarbechtungsaufgaben auszeféieren.Am Zentrum vum System ass den ARM Cortex-M0+ CPU, deen Programminstruktiounen ausféiert, déi am internen Flash Memory gespäichert sinn, wärend Zougang zu Daten aus SRAM.A multilayer AHB Bus Matrixentgasung verbënnt de Prozessor mat Erënnerung Moduler a Randerscheinung Schnëttplazen, effikass Kommunikatioun tëscht intern Komponente erméiglecht.Clock Generatioun a Kraaftverwaltung blockéiert Kontrollsystem Timing a suergt fir eng stabil Apparatoperatioun iwwer verschidde Leeschtungsmodi.Debug Interfaces wéi SWD erlaben d'Firmware während der Entwécklung ze programméieren an ze testen.Verschidde Peripheriegeräter, dorënner Timer, Kommunikatiounsmoduler an Analog Schnëttplazen, sinn duerch den internen Bussystem verbonne fir extern Apparatinteraktioun ze bidden.Zesummen bilden dës Blocks eng kompakt Mikrokontrollerarchitektur entworf fir effizient embedded Kontroll.

LPC84x Muecht Fourniture Ufuerderunge

Parameter	Symbol	Typesch / Range
Versuergung Volt	VDD	1,8 V - 3,6 V
Analog Versuergungsspannung	VDDA	1,8 V - 3,6 V
Betribsspannung (typesch)	VDD	3,3 V
Power-On Volt Threshold	VPOR	~1,5 V (typesch)
Brown-Out Volt Niveau	VBOR	Konfiguréierbar (~1,7–2,7 V)
Aktiv Modus Aktuell	IDD	Apparat ofhängeg
Deep-Schlof Aktuell	IDD(DS)	Ganz niddereg (µA Beräich)
Maximum GPIO Volt	VIO	Bis VDD
Operatioun Temperatur Beräich	TA	-40°C bis +105°C
Recommandéiert Decoupling Capacitor	-	0,1 µF bei all VDD Pin

LPC84x Reset Quellen a Startup Verhalen

Power-On Reset (POR)

Power-On Reset (POR) ass en internen Resetmechanismus deen automatesch aktivéiert wann d'Kraaft fir d'éischt op den LPC84x Mikrokontroller applizéiert gëtt.Säin Haaptzweck ass de System an engem Resetzoustand ze halen bis d'Versuergungsspannung e séchere Betribsniveau erreecht.Wann den Apparat opkënnt, iwwerwaacht de POR Circuit d'Versuergungsspannung a verhënnert datt d'CPU d'Instruktioune virzäiteg ausféiert.Wann d'Spannung stabil gëtt, gëtt de Resetbedingung fräigelooss an de Prozessor fänkt de Code aus dem internen Flash Memory auszeféieren.Dëst garantéiert datt de Mikrokontroller ëmmer an engem prévisibelen Zoustand ufänkt nodeems d'Kraaft ugewannt gëtt.An der interner Architektur interagéiert de Reset-System mat der Auer- a Stroumverwaltungsblocken ier normal Operatioun ufänkt.Dëse Mechanismus bildt d'Fundament vum LPC84x Startup Prozess.

Brown-Out Reset (BOR)

Brown-Out Reset (BOR) ass e Schutzmechanismus deen den LPC84x Mikrokontroller zrécksetzt wann d'Versuergungsspannung ënner engem séchere Betribsschwelle fällt.Säin Zweck ass et ze verhënneren datt d'CPU ënner onbestänneg Spannungsbedéngungen funktionnéiert, déi onberechenbar Verhalen verursaache kënnen.Wann d'Spannung ënner dem konfiguréierten Niveau fällt, setzt de BOR Circuit e System zréckgesat fir d'Erënnerung a Peripheriezoustand ze schützen.Nodeems d'Versuergungsspannung op e stabile Niveau zréckgeet, fänkt den Apparat normal un.Dës Fonktioun hëlleft eng zouverlässeg Operatioun a Systemer ze halen wou Kraaftschwankungen optrieden.An der interner Architektur funktionnéieren Spannungsiwwerwaachungskreesser niewent dem Kraaftkontrollblock fir Nidderspannungsbedéngungen z'entdecken.Als Resultat kann de Mikrokontroller sech sécher vun temporäre Spannungsfäll erholen.

Extern Reset Pin (RESET)

Den externen RESET Pin bitt eng Hardwaremethod fir den LPC84x Mikrokontroller vu baussen vum Chip zréckzesetzen.Et erlaabt extern Apparater oder Kontrollsignaler fir de Mikrokontroller an e Reset-Status ze zwéngen wann néideg.Wann de RESET-Signal aktiv gëtt, stoppt de Prozessor d'Instruktioune auszeféieren an geet zréck an den initialen Start-Conditioun.Dëst garantéiert datt de System propper während bestëmmten Operatiounsevenementer nei starten kann.Nodeems de Reset-Signal verëffentlecht ass, mécht den Apparat säin internen Initialiséierungsprozess ier d'Firmware erëm leeft.Extern Reset Kontroll gëtt dacks während der Programméierung, Debugging oder System Iwwerwaachung benotzt.Bannent der interner Systemstruktur verbënnt dëse Resetwee direkt mam zentrale Reset Controller.

Watchdog Reset

E Watchdog Reset geschitt wann de Watchdog Timer erkennt datt d'Systemsoftware net méi korrekt funktionnéiert.De Watchdog Timer iwwerwaacht kontinuéierlech d'Ausféierung vum Programm andeems se periodesch Updates vun der lafender Firmware erfuerderen.Wann d'Software den Timer net an der erwaarter Period erfrëscht, leeft den Timer of an e System zréckgesat.Dëse Mechanismus schützt de System vu Software Crashen, onendlech Loops oder onerwaart Firmwarefehler.Nodeems de Reset geschitt ass, fänkt de Mikrokontroller nei un a fänkt de Programm erëm aus.An der interner Architektur funktionnéiert de Watchdog Timer niewent der Systemkontrolllogik an Timer.Säin Zweck ass d'allgemeng System Zouverlässegkeet ze verbesseren an eng kontinuéierlech Operatioun an embedded Systemer z'erhalen.

LPC84x Power-Up Sequenz

1. Stromforsyning Stabiliséierung

Wann d'Spannung fir d'éischt op den Apparat applizéiert gëtt, erfuerderen déi intern Kreesleef eng kuerz Period fir d'Versuergungsspannung ze stabiliséieren.Wärend dëser Etapp etabléieren déi intern Reguléierer a Stroumverwaltungsblocken richteg Spannungsniveauen fir d'CPU a Peripherieger.De Mikrokontroller bleift inaktiv wärend dës Stabiliséierung geschitt.Dëst verhënnert onzouverlässeg Verhalen während der fréier Power-up Etapp.Stabil Spannung garantéiert datt intern Logik Circuits korrekt funktionnéiere kënnen.

2. Power-On Reset Aktivéierung

Nodeems d'Versuergung ufänkt ze stabiliséieren, hält de Power-On Reset Circuit de Prozessor an engem Resetzoustand.Dëse Reset verhënnert datt d'CPU Instruktiounen ausféiert bis d'Spannung e séchere Niveau erreecht.De Reset Controller iwwerwaacht d'Versuergungsspannung kontinuéierlech während dëser Etapp.Nëmme wann d'Spannung den erfuerderleche Schwell iwwerschreift, fänkt de Reset un.Dëst garantéiert datt de Mikrokontroller mat engem proppere Systemzoustand ufänkt.

3. Intern Auer Initialiséierung

Wann d'Reset-Konditioune geläscht sinn, initialiséiert de Mikrokontroller säin internen Auersystem.D'Auer Generator fänkt den internen Oszilléierer un, deen Timing fir CPU a Peripherie Operatiounen ubitt.Dës Auer gëtt den Haapt Timing Referenz fir System Ausféierung.De Prozessor kann net Instruktioune lafen ouni eng stabil Auer Quell.Dofir ass d'Auerinitialiséierung eng wichteg Etapp vum Systemstart.

4. Erënnerung Initialiséierung

Wärend der nächster Stuf preparéiert de Prozessor intern Erënnerungsstrukturen déi vum Programm benotzt ginn.Flash Erënnerung stellt d'Firmware Uweisungen, iwwerdeems SRAM Geschäfter Runtime Daten.De System preparéiert och de Vecteure Dësch fir Ënnerbriechung Handhabung benotzt.Dëse Gedächtnissetup erlaabt dem Prozessor de Programmentréepunkt korrekt ze lokaliséieren.Richteg Erënnerung Initialiséierung garantéiert glat Firmware Ausféierung.

5. Peripherie Initialiséierung

No Erënnerung Virbereedung, erlaabt de System wichteg intern Peripherieger.Dës Peripheriegeräter kënnen Timer, Kommunikatiounsmoduler a Kontrollregistre enthalen, déi vun der Firmware erfuerderlech sinn.E puer Peripherieger bleiwen behënnert bis d'Applikatiounssoftware se aktivéiert.D'Initialiséierungsstadium garantéiert datt d'Basis Systemëmfeld prett ass.Dëse Schrëtt preparéiert den Apparat fir d'Ausféierung vun der Applikatioun.

6. Firmware Ausféierung fänkt

Wann all intern Initialiséierungsschrëtt fäerdeg sinn, fänkt de Prozessor un d'Firmware auszeféieren, déi am Flash Memory gespäichert ass.D'Ausféierung fänkt normalerweis vum Resetvektor un, deen am Programmcode definéiert ass.Vun dësem Punkt un kontrolléiert d'embedded Applikatioun System Operatioun.D'Firmware konfiguréiert Peripheriegeräter, veraarbecht Inputsignaler a mécht Systemaufgaben.Dëst markéiert den Iwwergank vum Hardware Startup op d'Applikatioun Runtime.

Gemeinsam LPC84x Startup Power Themen

• Lues Volt Ramp Während Power-Up

Wann d'Versuergungsspannung ze lues eropgeet, kënnen déi intern Resetkreesser onberechenbar behuelen.Eng lues Rampenrate kann déi richteg Reset-Verëffentlechung verzögeren an d'Initialiséierung vum Apparat beaflossen.A verschiddene Systemer kann d'CPU probéieren ze starten ier d'Spannung komplett stabil ass.Dëst kann zu inkonsistent Startup Verhalen féieren.

• Energieversuergung Kaméidi oder Onstabilitéit

Elektresch Kaméidi op der Stroumversuergungslinn kann de stabile Mikrokontroller Startup stéieren.Kaméidi kann temporär Spannungsdips verursaachen, déi ongewollt Resets ausléisen.Dës Schwankunge kënnen d'intern Auer- a Logikkreesser beaflossen.Als Resultat kann de Mikrokontroller ëmmer erëm nei starten.

• Net genuch Decoupling Kondensatoren

Schlecht Ofkupplung no bei de Mikrokontroller Kraaftpins kann onbestänneg Spannung während dem Startup verursaachen.Rapid Stroumännerungen am Chip erfuerderen Nopeschkondensatoren fir d'Versuergung ze stabiliséieren.Ouni richteg Ofkupplung kënnen Spannungsspikes optrieden.Dës Onstabilitéit kann d'Systeminitialiséierung beaflossen.

• Spannungsfäll beim Startup

Wann d'Energieversuergung net genuch Stroum beim Start liwwere kann, kann d'Spannung kuerz drop falen.Dës Situatioun kann brong-out Reset Konditiounen ausléisen.Esou Drëpse kënne geschéien wann aner Komponenten am System gläichzäiteg starten.Dës temporär Dips kënnen de Bootprozess ënnerbriechen.

•Reset Signal Onstabilitéit

Extern Reset-Signaler, déi während dem Power-up schwanken, kënnen widderholl Resets verursaachen.Wann de Reset-Signal net stabil bleift, kann de Mikrokontroller seng Initialiséierung ni fäerdeg bréngen.Dëst kann verhënneren datt Firmware normalerweis ausféiert.Stabile Resetbedéngungen sinn erfuerderlech fir zouverlässeg Startup.

• Ongerechte Auer Quell Disponibilitéit

Wann de System op eng extern Auerquell hänkt, déi net richteg ufänkt, kann d'CPU net richteg lafen.Ouni e stabile Auersignal kann d'Ausféierung vun der Instruktioun net ufänken.Dëst kann dozou féieren datt de System net reagéiert.Auer Stabilitéit ass wichteg fir normal Mikrokontroller Startup.

Troubleshooting LPC84x Startup Problemer

• Verifizéiert d'Versuergungsspannungsstabilitéit

Den éischte Schrëtt fir Probleemer ze léisen ass d'Messung vun der Mikrokontroller Versuergungsspannung mat engem Oszilloskop oder Multimeter.D'Spannung soll am empfohlene Betribsberäich wärend dem Startup bleiwen.All plötzlech Drëpsen oder Spikes kënnen d'Instabilitéit vun der Energieversuergung uginn.Beobachtung vun der Spannungswelleform wärend der Power-up kann verstoppte Probleemer opdecken.Stabil Spannung ass wichteg fir zouverlässeg Mikrokontroller Initialiséierung.

• Kontrolléiert Reset Signal Timing

De Reset-Signal soll stabil bleiwen a richteg synchroniséiert mam Power-up-Prozess.Vill iwwerwaachen dacks de Reset-Pin fir ze bestätegen datt et sech wéi erwaart beim Startup behält.En onbestänneg oder lauter Reset-Signal kann de System ëmmer erëm nei starten.D'Verifizéierung vum Reset Timing garantéiert datt d'Initialiséierung eréischt geschitt nodeems d'Kraaft stabil gëtt.Korrekt Resetverhalen ënnerstëtzt de richtege Systemboot.

• Inspektéieren Stroumversuergung Filteren

Kraaftfilterkomponente wéi Ofkupplungskondensatoren sollten suergfälteg iwwerpréift ginn.Dës Kondensatoren hëllefen eng stabil Spannung bei schnelle Stroumännerungen z'erhalen.Schlecht Plazéierung oder net genuch Kapazitéit kënnen Spannungsrauschen erlaben de Mikrokontroller ze beaflossen.Assuréieren vun der korrekter Filterung verbessert d'Zouverlässegkeet vum Startup.Hardwareinspektioun kann dacks fehlend oder falsch plazéiert Kondensatoren opdecken.

• Confirméieren Auer Quell Operatioun

D'Systemuhr muss richteg starten fir datt de Prozessor d'Instruktioune kann ausféieren.Check Oszilléierer Signaler richteg Operatioun ze confirméieren.Wann d'Auerquell net fänkt un ze starten, kann d'CPU keng Firmware lafen.D'Iwwerwaachung vum Auersignal hëlleft festzestellen ob Timingkreesser richteg funktionnéieren.Zuverlässeg Auer Operatioun ass fir normal Startup néideg.

• Ënnersicht Firmware Initialiséierung Code

Startupcode bannent der Firmware kann d'Systeminitialiséierungsverhalen beaflossen.Iwwerpréift d'Reset-Handler a Systeminitialiséierungsroutinen.Falsch Konfiguratioun vu Systemregisteren oder Peripheriegeräter kann normal Operatioun verspéiten.D'Verifizéierung vum Startupcode garantéiert datt d'Firmware d'Hardware korrekt initialiséiert.Software Inspektioun ergänzt Hardware Debugging.

• Observéiert Startup Verhalen mat Debug Tools

Debug Interfaces wéi SWD erlaben d'Prozessoraktivitéit während dem Startup ze iwwerwaachen.Benotzt Debugging Tools, kontrolléiert ob d'CPU den Haaptprogramm Entrée Punkt erreecht.Breakpoints an Debugging Logbicher hëllefen ze weisen wou d'Initialiséierung ophält.Dës Method gëtt wäertvoll Abléck an System Verhalen während fréi Startup Etappe.

Conclusioun

Zuverlässeg Startup vun engem LPC84x Mikrokontroller hänkt vu stabiler Kraaft, korrektem Resetverhalen an engem richteg funktionnéierende Auersystem of.Wichteg Startupstadien enthalen Kraaftstabiliséierung, Reset Release, Auer Setup, Memory Preparatioun a Firmware Ausféierung.Probleemer wéi Spannungsfäll, Kaméidi, schlecht Ofkupplung oder onbestänneg Resetsignaler kënnen dëse Prozess ënnerbriechen.Virsiichteg Kraaft Design a systematesch Troubleshooting hëllefen konsequent Startup a stabil System Operatioun ze garantéieren.
