LFSC3GA25E-7F900C FPGA Architektur a Schlësselfunktiounen verstoen

D'Exploratioun vum LFSC3GA25E-7F900C gëtt Iech e méi no kucken wéi programméierbar Logik Geräter flexibel digital Systemer ënnerstëtzen.Dir kënnt dës FPGA benotzen fir Datenweeër ze organiséieren, Signaler ze managen a personaliséiert Logikfunktiounen an engem eenzegen Chip ze bauen.Säin internen Layout kombinéiert programméierbar Logikzellen, Erënnerungsblocken, an Input Output Banken sou datt Signaler effizient duerch den Apparat bewegen.Verstoen wéi dës Sektiounen zesumme schaffen hëlleft Iech ze gesinn wéi komplex elektronesch Systemer strukturéiert sinn.Vu Kommunikatiounshardware bis Kontrollsystemer bitt dës FPGA e praktesche Wee fir adaptéierbar digital Designen ze kreéieren.

Katalog

LFSC3GA25E-7F900C Iwwersiicht

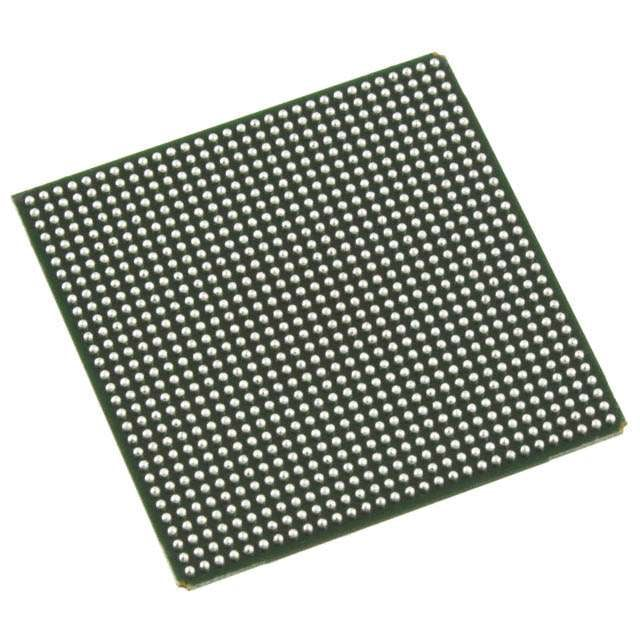

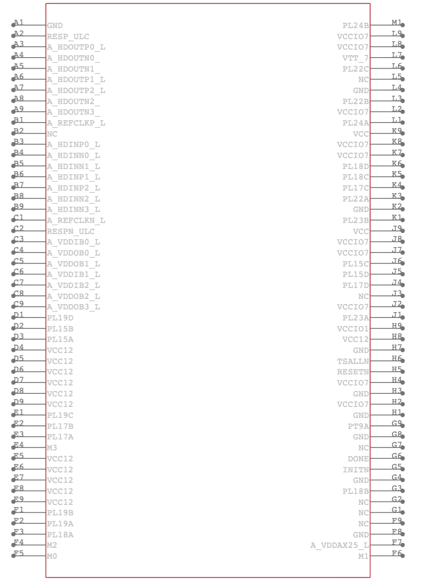

LFSC3GA25E-7F900C Fotoen ass e programméierbare Logik-Apparat entwéckelt fir konfiguréierbar digital Funktiounen an embedded elektronesche Systemer z'ënnerstëtzen.Den Apparat enthält eng Gitterbaséiert Logikstruktur mat Dausende vu programméierbaren Elementer, internen Erënnerungsressourcen, a villen Input- an Outputverbindunge fir extern Kommunikatioun.Seng Architektur erlaabt digital Kreesleef, Kontroll Weeër, a Signal Veraarbechtung Aufgaben bannent engem eenzege Chip ëmgesat ginn.Integréiert Routing-Netzwierker verbannen Logikblocken a Gedächtnissektiounen, sou datt d'Daten op eng strukturéiert Manéier duerch den Apparat réckelen.D'Operatioun gëtt ënnerstëtzt vun engem nidderegen Kärversuergungsbereich an engem Package mat héije Pin Count passend fir dichte Board Layouten.

Spezifikatioune vun LFSC3GA25E-7F900CKontaktéiert eis fir aktuell Aktie, Leadzäit a Präisser ze kontrolléieren.

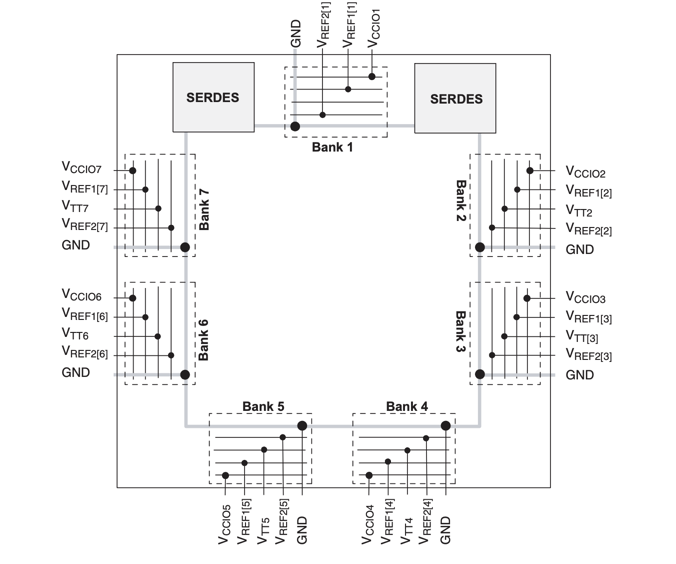

Banken vun LFSC3GA25E-7F900C

Input an Output Bank Arrangement benotzt an der LFSC3GA25E-7F900C FPGA weist wéi den Apparat seng programméierbar I O Ressourcen a verschidde Spannungskontrolléiert Regiounen organiséiert.Aacht Banke si ronderëm den Apparatperimeter verdeelt an all Bank enthält gruppéiert Verbindunge fir VCCIO Versuergung, Referenzspannungsinputen mam Label VREF, Terminatiounspannungspins mam Label VTT, a Buedem.Dës Struktur erlaabt all Bank mat onofhängegen elektresche Bedéngungen ze bedreiwen, sou datt verschidde Signalnormen op getrennten Säiten vum Apparat ënnerstëtzt kënne ginn.SERDES Interface Spär schéngen no bei der ieweschter Banken héich Vitesse Serien Kommunikatioun Channels ze ënnerstëtzen verbonne mat Emgéigend I O Regiounen.De Layout identifizéiert och gedeelt Referenzpins a Kraaftverbindungen déi definéieren wéi extern Signaler mat der interner programméierbarer Logik interagéieren duerch d'Banked I O Struktur.

LFSC3GA25E-7F900C Präis

LFSC3GA25E-7F900C Präis

LFSC3GA25E-7F900C Fotoen

LFSC3GA25E-7F900C Fotoen

Spezifikatioune vun LFSC3GA25E-7F900C

Héich Dicht Programméierbar Logik

Den Apparat integréiert ongeféier fënnefanzwanzeg dausend programméierbar Logik Elementer arrangéiert an engem organiséierte Gitter.Dës Logikzelle kënne konfiguréiert ginn fir digital Kontrollweeër, Kombinatiounslogik an arithmetesch Operatiounen bannent embedded Systemer ëmzesetzen.

Embedded Memory Architecture

Intern Gedächtnisressourcen bidden méi wéi ee Megabit Späicherkapazitéit fir Daten ze bufferen an Logikoperatiounen z'ënnerstëtzen.Dës Erënnerungsblocken sinn am ganzen Apparat verdeelt sou datt Logikkreesser lokal Zougang zu Daten ouni laang Routingweeër kënnen.

Flexibel Input an Output Konnektivitéit

Bis zu dräihonnert siwwenzeg aacht Input- an Outputverbindungen erlaben den Apparat mat Sensoren, Kommunikatiounsinterfaces an aner digital Komponenten ze interagéieren.D'PIN Struktur ënnerstëtzt MÉI elektresch Standarden iwwer onofhängeg I O Banken.

Integréiert Auer Management Ressourcen

Intern Clock Management Blocks hëllefen Timing Signaler iwwer d'programméierbar Logik Struktur ze verdeelen.Dës Ressourcen erhalen synchroniséiert Signal Timing sou datt digital Operatiounen an enger uerdentlecher a prévisibel Sequenz optrieden.

Héich Speed Serial Interface Kapazitéit

Engagéiert Serien Interface Blocks ënnerstëtzen Héichgeschwindegkeet Kommunikatiounskanäl fir Datentransfer tëscht Systemmoduler.Dës Blocke verbannen mat nooste I O Banken an hëllefen eng stabil Signaliwwerdroung an Datenintensiv Designen z'erhalen.

Strukturéiert Logik Veraarbechtung Blocks

Spezialiséiert intern Veraarbechtungsblocken verlängeren d'Logik Stoff an erlaben Designer widderholl digital Strukture méi effizient ëmzesetzen.Dës Arrangement ënnerstëtzt Aufgaben wéi Pakethandhabung, Kontrollsequenzéierung a Paralleldatenoperatiounen.

Programméierbar Routing Network

E strukturéiert Routingnetz verbënnt Logikzellen, Erënnerungsblocken an Interface Pins.Signaler kënnen duerch d'Netzwierk laanscht verschidde Weeër reesen, wat Designer erlaabt digital Funktiounen op Weeër ze organiséieren déi mat der Systemarchitektur passen.

Surface Mount Package Integratioun

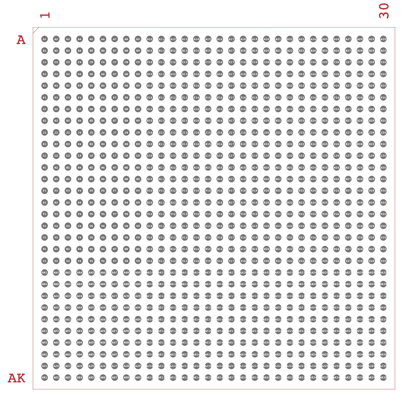

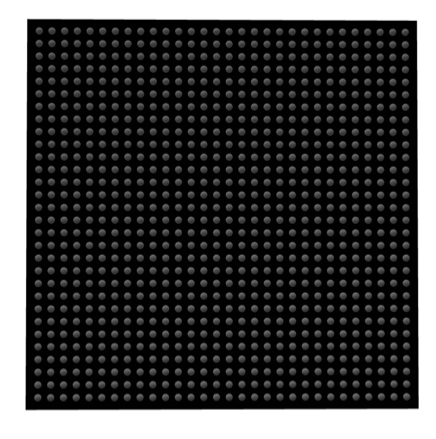

Den Apparat ass an engem grousse Kugelgitter Array Package gelagert, deen dichte Bordintegratioun ënnerstëtzt.Dëse Package Struktur erlaabt vill elektresch Verbindungen an engem kompakten Foussofdrock fir fortgeschratt elektronesch Versammlungen arrangéiert ginn.

Spezifikatioune vun LFSC3GA25E-7F900C

Produit Attributer	Attribut Wäert
Fabrikant beschwéiert	Gitter Semiconductor
Spannung - Versuergung	0.95V ~ 1.26V
Total RAM Bits	1966080
Fournisseur Apparat Package	900-FPBGA (31x31)
Serie	SC
Package / Fall	900-BBGA
Package	Schacht
Operatioun Temperatur	0°C ~ 85°C (TJ)
Zuel vun Logik Elementer / Zellen	25 000
Zuel vun LABs / CLBs	6250
Zuel vun ech / O	378
Montéierung Typ	Surface Mount
Basis Produit Zuel	LFSC3GA25
RoHS Status	RoHS net konform
Moisture Sensitivity Level (MSL)	3 (168 Stonnen)
REACH Status	REACH Onbeaflosst
ECCN	3A991D
HTSUS	8542.39.0001

Vereinfacht Blockdiagramm vun LFSC3GA25E-7F900C

Gitter baséiert internen Layout vun der LFSC3GA25E-7F900C FPGA weist d'Arrangement vun programméierbarer Logik, Erënnerungsblocken, Auerressourcen an Héichgeschwindegkeet Interface Strukturen.Programméierbar Funktiounsunitéiten bilden den zentrale Logik Stoff wou konfiguréierbar digital Kreesleef ëmgesat ginn.Verdeelt sysMEM embedded Block RAM Sektioune bidden intern Datelagerung a Puffer bannent der Logik Array.Programméierbar I O Zellen, déi laanscht d'Apparatkante positionéiert sinn, verbannen intern Logik mat externen Pins, mat all programméierbaren I O Cluster déi verschidde programméierbar I O Verbindungen enthält.Quad SERDES Blocken a kierperlech Kodéierungssublayer Interfaces erschéngen no bei den Topregiounen fir Héichgeschwindegkeet Serien Kommunikatioun z'ënnerstëtzen.Strukturéiert ASIC Blöcke mam Label MACO sinn integréiert am Logik Stoff fir spezialiséiert Veraarbechtungsstrukturen z'ënnerstëtzen.Clock Management Ressourcen markéiert sysCLOCK Analog PLLs a sysCLOCK DLLs ginn um Kante vum Layout plazéiert fir Timing Signaler iwwer d'programméierbar Architektur ze generéieren an ze verdeelen.

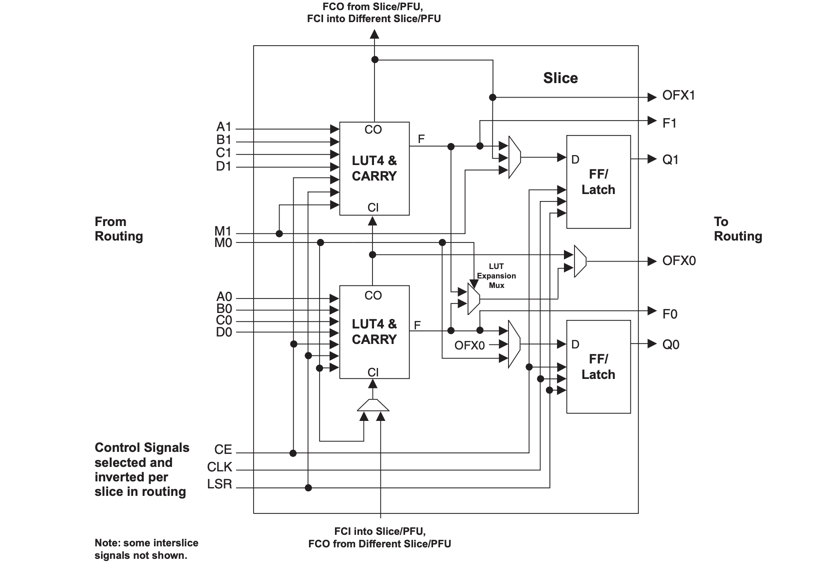

Slice Diagramm vun LFSC3GA25E-7F900C

Intern Struktur vun enger Logik Slice benotzt bannent der programmable Funktioun Eenheet vun der LFSC3GA25E-7F900C FPGA.Zwee LUT4-Blöcke maachen Kombinatiounslogikoperatioune mat véier Input-Signaler markéiert A, B, C, an D. Integréiert Carry-Logik ënnerstëtzt arithmetesch Operatiounen andeems d'Transport-Input an d'Transportausgangssignaler tëscht ugrenzend Scheiwen verbënnt.Flip Flop oder Latch Elementer späicheren Ausgangsdaten vun der Logikstadium, a produzéiere registréiert Ausgänge mam Label Q0 a Q1.Kontroll Input wéi Auer, Auer aktivéieren, a setzen oder zrécksetzen Signaler reguléieren sequentiell Operatioun vun de Späicherelementer.Routingverbindungen op der lénker a rietser Kante verbannen de Slice mam ëmginn programméierbaren Interconnect-Netzwierk, wat et erlaabt Signaler vu Routingressourcen anzeginn an veraarbechte Ausgab zréck an de Routingstoff zréckzekommen.

Uwendungen vun LFSC3GA25E-7F900C

Industriell Kontroll Systemer

Programméierbar Logik Ressourcen erlaben den Apparat Timing Sequenzen, Signal Routing, an digital Kontroll Aufgaben an automatiséiert Ausrüstung ze verwalten.Et kann verschidde Sensoren an Aktuatoren koordinéieren, wärend stabil digital Veraarbechtung am Kontrollsystem behalen.

Daten Kommunikatioun Infrastruktur

Kommunikatioun Ausrüstung verlaangt dacks flexibel digital Veraarbechtung fir Daten Ëmgank an Interface Kontroll.Den Apparat kann erakommen Datestroum veraarbechten, Routinglogik organiséieren an Kommunikatiounslinks bannent Netzwierkhardware ënnerstëtzen.

Embedded Computing Plattformen

Embedded Systemer benotzen programméierbar Logik fir den Datefloss tëscht Prozessoren, Erënnerung an Interface Geräter ze managen.Den Apparat kann personaliséiert digital Weeër implementéieren déi Systemverhalen un spezifesch Applikatiounsufuerderungen upassen.

High Speed ​​Daten Acquisitioun Systemer

Miesssystemer sammelen dacks Signaler vu ville Quellen zur selwechter Zäit.D'programméierbar Logik Struktur kann erakommen digital Signaler organiséieren, Timing ausriichten, an d'Donnéeën virbereeden fir weider Veraarbechtung oder Transfert.

Signal Veraarbechtung Hardware

Den Apparat kann konfiguréierbar arithmetesch a logesch Operatiounen ëmsetzen, déi Signalveraarbechtungsfunktiounen ënnerstëtzen.Digital Filtere, Kontrollschleifen, an Datentransformatiounsaufgaben kënnen direkt an der programméierbarer Logikstruktur ëmgesat ginn.

LFSC3GA25E-7F900C Virdeeler an Nodeeler

Virdeeler

• Grouss programméierbar Logikkapazitéit ënnerstëtzt komplex digital Funktiounen

• Héich Zuel vun Input- an Output Verbindungen erlaabt flexibel System Integratioun

• Embedded Memory Blocks bidden intern Datelagerung a Puffer

• Reconfigurable Logik Struktur erlaabt Hardware Funktiounen duerch Design Ännerungen aktualiséiert ginn

• Multiple I O Banken erlaben verschidden Signal Standarden bannent engem Apparat

Nodeeler

• Design Prozess verlaangt spezialiséiert Entwécklung Handwierksgeschir an Configuratioun workflows

• Apparat Komplexitéit kann System Design Zäit während Entwécklung Erhéijung

• Grouss Package Gréisst verlaangt virsiichteg gedréckt Circuit Verwaltungsrot Layout

• Power Management muss considéréiert ginn wann vill Logik Ressourcen aktiv sinn

LFSC3GA25E-7F900C

Deel Zuel	Fabrikant beschwéiert	Schlëssel Fonctiounen	Benotzt Fall / Notizen
LFSC3GA25E-7FFN1020C Fotoen	D'Käschte vum Aktien Lattice Semiconductor Corporation	FPGA Apparat aus der SC Famill bitt ongeféier 25.000 Logik Elementer, embedded Memory Ressourcen, an eng grouss Zuel vu programméierbaren I/O Pins.Et benotzt e feine Pitch BGA Package deen dichte Circuit Layouten a komplex digital Designs ënnerstëtzt.	Benotzt an embedded Kontrollsystemer, Kommunikatiounsinterfaces, an Industrieelektronik, wou programméierbar Hardware an héich I/O Konnektivitéit gebraucht ginn.
LFSC3GA25E-7FFA1020C Fotoen	D'Käschte vum Aktien Lattice Semiconductor Corporation	Programméierbar FPGA mat ähnlechen Logik Ressourcen an der LFSC3GA25E Serie.Bitt konfiguréierbar Logikblocken, embedded Memory, a flexibel digital Routing déi Designer erlaabt personaliséiert digital Circuiten ëmzesetzen.	Gëeegent fir digital Signalveraarbechtung, Interface Iwwerbréckung, a programméierbar Hardware Kontroll an embedded Elektronik a Kommunikatiounssystemer.
LFSC3GA25E-6FN900C Fotoen	D'Käschte vum Aktien Lattice Semiconductor Corporation	FPGA Apparat mat ronn 25K Logik Elementer an integréiert Erënnerung spären entworf fir programmable digital Hardware.De Package bitt vill I / O Verbindungen déi komplex Systemintegratioun ënnerstëtzen.	Dacks benotzt an industrielle Kontrollsystemer, embedded Rechenplattformen, an Netzwierkausrüstung déi flexibel Hardwarekonfiguratioun erfuerderen.

Iwwer Lattice Semiconductor

Lattice Semiconductor ass eng Hallefleitfirma gegrënnt am 1983 a mat Sëtz zu Hillsboro Oregon an den USA.D'Firma entwéckelt programméierbar Logik Geräter a verbonne Technologien déi am Informatik, Kommunikatioun, Industriesystemer a Konsumentelektronik benotzt ginn.Seng Produktlinnen enthalen Feldprogramméierbar Gate-Arrays, programméierbar Logik-Geräter, an Interface-Léisungen entwéckelt fir flexibel digitale Systemdesign z'ënnerstëtzen.Gitter Geräter gi wäit an embedded Systemer benotzt, wou programméierbar Hardwarefunktiounen hëllefen d'Dateveraarbechtung, Kontrolllogik a Signalrouting bannent kompakt elektronesche Plattformen ze managen.

Conclusioun

D'LFSC3GA25E-7F900C FPGA kombinéiert programméierbar Logik, embedded Memory, a flexibel Input Output Verbindungen an engem eenzegen Apparat.Andeems Dir seng Architektur versteet, kënnt Dir gesinn wéi digital Logikfunktiounen organiséiert sinn a wéi Signaler iwwer de programméierbare Stoff reesen.Features wéi konfiguréierbar Logik Elementer, Routing Netzwierker, a Clock Management Blocks erlaben den Apparat vill Systemdesignen z'ënnerstëtzen.Seng Struktur mécht et gëeegent fir Datenveraarbechtung, Kontrolllogik a Kommunikatiounshardware.Wann Dir d'Diagrammer an d'Spezifikatioune entdeckt, kritt Dir e méi kloer Bild wéi programméierbar Hardware adaptéierbar elektronesch Systemer ënnerstëtzt.
