Slide Switch Guide: Wéi et funktionnéiert, Typen a Circuitapplikatiounen

An dësem Artikel léiert Dir wat e Rutschschalter ass a wéi et benotzt gëtt fir de Stroum vum Stroum an engem Circuit ze kontrolléieren.Dir wäert säi Symbol, intern Konstruktioun an Aarbechtsprinzip verstoen.Dir wäert och déi verschidden Aarte vu Rutschschalter entdecken, hir elektresch Spezifikatioune, Virdeeler, Aschränkungen a gemeinsam Uwendungen.Zousätzlech gesitt Dir wéi Rutschschalter mat Knäpper- a Paddelschalter vergläichen a wéi Dir dee richtege fir e Circuit wielt.

Katalog

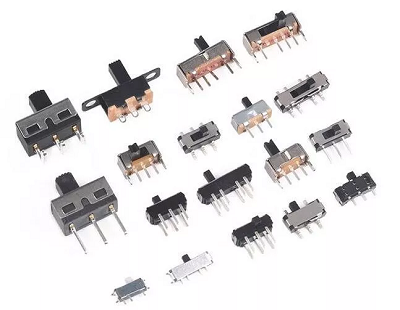

Figur 1. Slide Switch

Wat ass e Slide Switch?

E Rutschschalter ass e klengen manuelle elektromechanesche Schalter dee benotzt gëtt fir de Stroum vum elektresche Stroum an engem Circuit ze kontrolléieren.Et funktionnéiert andeems Dir e klenge Schieber vun enger Positioun op déi aner bewegt fir e Circuit ON oder OFF ze maachen oder seng Verbindung z'änneren.Rutschschalter ginn allgemeng an elektroneschen Apparater, Circuitboards a Kontrollpanelen fonnt well se kompakt an einfach ze bedreiwen sinn.Si erlaben d'elektresch Kraaft manuell z'aktivéieren oder auszeschalten mat enger einfacher Rutschbewegung.Wéinst hirer Zouverlässegkeet an einfachen Design, Slide Schalter gi wäit an Konsumentelektronik, Kraaftkontrollen a kleng elektronesch Moduler benotzt.

Symbol vun engem Slide Switch

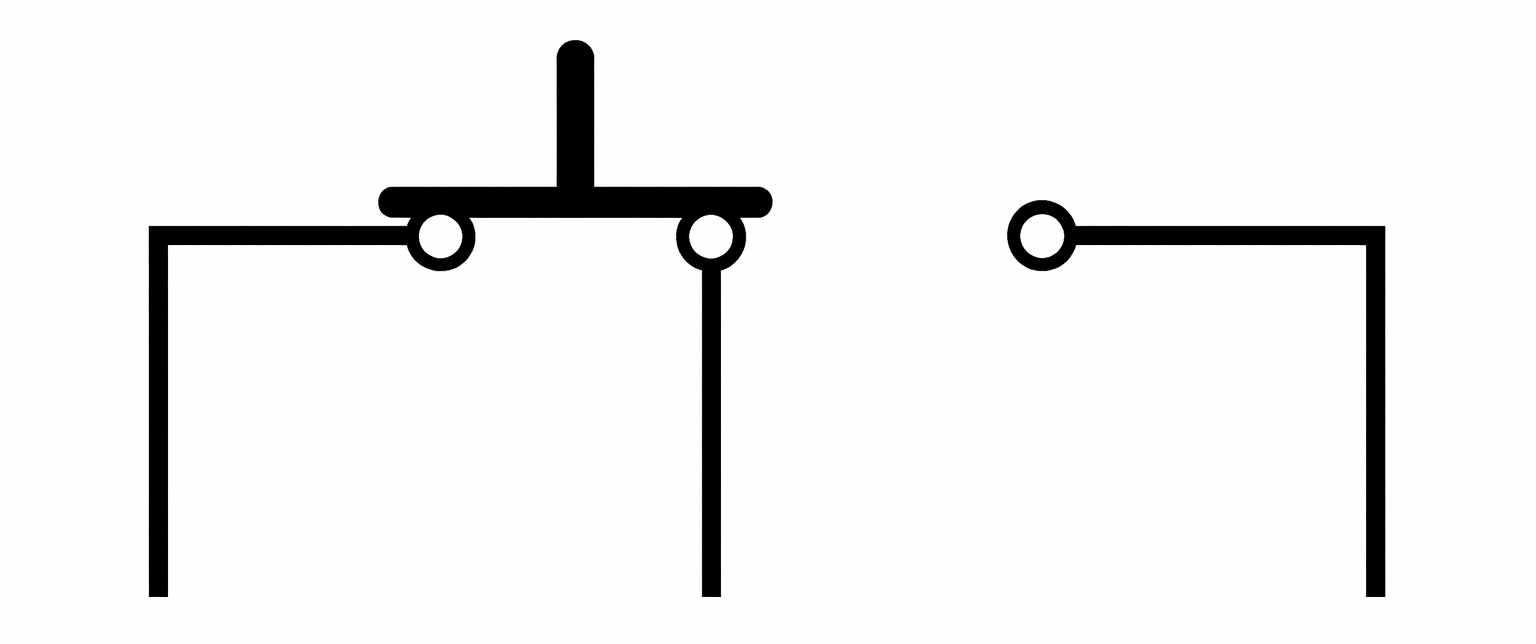

Figur 2. Slide Switch Symbol

An elektresch Schema representéiert e Rutschschalter Symbol de Schaltapparat deen benotzt gëtt fir en elektresche Circuit opzemaachen oder zou ze maachen.D'Symbol besteet typesch aus fixen Verbindungspunkten an enger bewegbarer Linn déi de Schaltwee tëscht Klemmen uginn.Dëst Diagramm hëlleft eis ze verstoen wéi de Schalter verschidden Deeler vun engem Circuit verbënnt.Déi exakt Symbol kann liicht variéieren jee no der Schaltkonfiguratioun am Diagramm gewisen.D'Benotzung vun Standard schematesch Symboler garantéiert datt Circuit Diagrammer kloer bleiwen, konsequent, an einfach ze interpretéieren während elektronescher Design an troubleshooting.

Bau vun engem Slide Switch

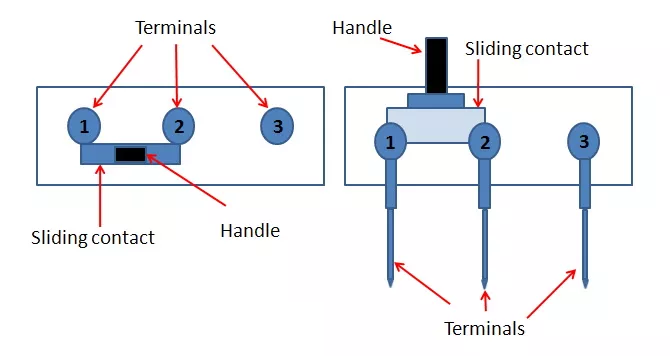

Figur 3. Bau vun engem Slide Schalter

• Griff (Slider)

De Grëff ass den externen Deel vum Rutschschalter dee mat engem Fanger geréckelt gëtt.Et ass normalerweis aus Plastik oder engem haltbaren Isoléiermaterial gemaach fir sécher manuell Operatioun ze garantéieren.De Grëff bewegt sech horizontal laanscht e fixe Wee fir déi intern Kontakter am Schalter ze positionéieren.

• Rutschkontakt (Moving Contact)

De Rutschkontakt ass dat bewegt konduktivt Stéck, dat un de Schiebermechanismus befestegt ass.Et ass typesch aus Metall gemaach fir e gudden elektresche Kontakt tëscht Klemmen ze garantéieren.Dëse Komponent beweegt sech kierperlech iwwer verschidde Kontaktpunkte wann de Schieber geréckelt gëtt.

• Terminals

Terminals sinn d'Metallpins déi de Rutschschalter mat engem elektresche Circuit verbannen.Si verlängeren aus dem Kierper vum Schalter sou datt se op e gedréckte Circuit Board (PCB) solderéiert kënne ginn.All Terminal handelt als Verbindungspunkt tëscht dem Schalter an der externer Drot vum Circuit.

• Logement

D'Gehäuse ass de baussenzege Gehäuse, deen d'intern Komponenten vum Rutschschalter ëmschléisst a schützt.Et gëtt allgemeng aus Plastik oder Metall gemaach fir mechanesch Kraaft an Isolatioun ze bidden.D'Gehäuse hält déi intern Deeler ausgeriicht a schützt se vu Stëbs, Schued an externer Amëschung.

Aarbechtsprinzip vun engem Slide Switch

D'Aarbechtsprinzip vun engem Rutschschalter baséiert op der Bewegung vun engem Rutschaktuator, deen d'Verbindung tëscht internen Kontakter ännert.Wann Dir de Schieber op eng Säit dréckt, riicht den internen Kontakt mat engem spezifesche Terminal am Schalter aus.Dës Ausrichtung fäerdeg entweder den elektresche Wee oder brécht d'Verbindung ofhängeg vun der Schalterpositioun.Wann de Kontakt zwee Klemmen iwwerbréckt, kann elektresche Stroum duerch de Circuit fléien.Wann de Schieber vum Kontaktpunkt fortgeet, gëtt de Circuitwee ënnerbrach an de Stroum hält op.Dës einfache Rutschbewegung erlaabt de Schalter den elektresche Staat vun engem Circuit manuell ze kontrolléieren.Wéinst dësem einfache Mechanismus bidden Rutschschalter zouverlässeg manuell Kontroll a ville elektronesche Systemer.

Zorte vu Slide Switches

SPDT Slide Switch

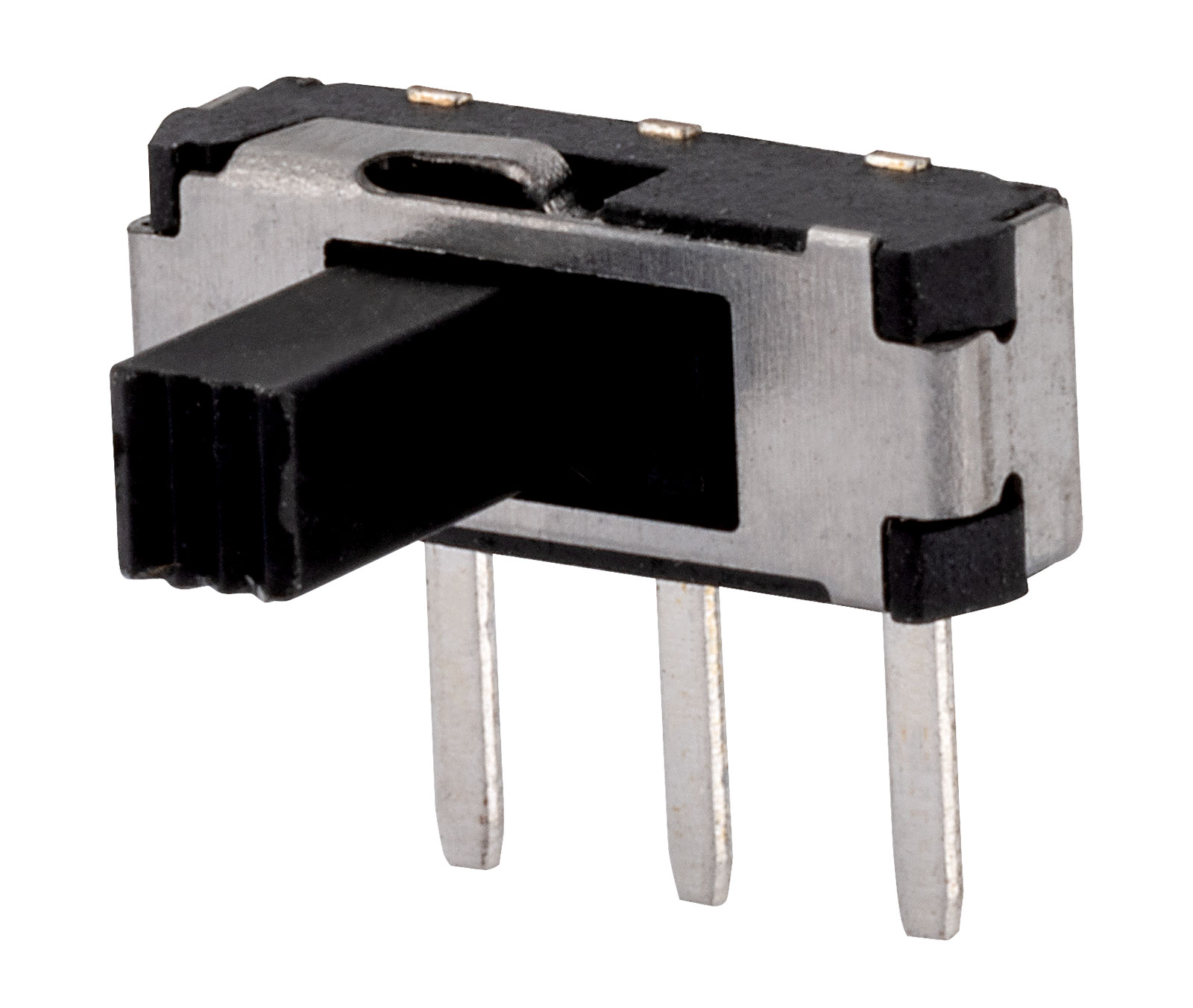

Figur 4. SPDT Slide Switch

En SPDT (Single Pole Double Throw) Rutschschalter ass e Schalter deen en Inputterminal mat engem vun zwee méiglechen Ausgangsklemmen verbënnt.Et enthält en eenzege bewegende Kontakt deen tëscht zwee verschiddene Verbindungspunkte rutsche kann.Wann de Schieber op eng Positioun bewegt, verbënnt den Inputterminal mam éischten Ausgangsterminal.Wann de Schieber op déi aner Säit beweegt, ännert d'Verbindung op den zweeten Ausgangsterminal.Dëst schalt Aktioun erlaabt engem eenzege Circuit Wee tëscht zwee verschidden elektresch routes ëmgeleet ginn.Den Design, deen an der Figur ugewise gëtt, illustréiert wéi de Rutschaktuator d'Verbindung tëscht den Klemmen ännert wéi se bewegt.Wéinst dësem einfache Schaltarrangement ginn SPDT Rutschschalter allgemeng fir Basissignal oder Circuitauswiel benotzt.

SPST Slide Switch

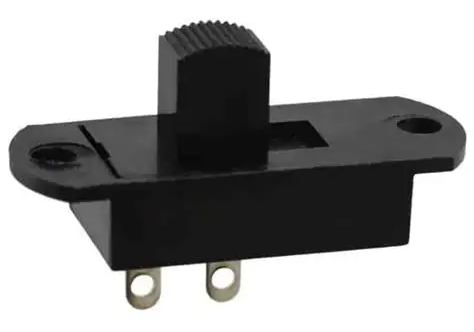

Figur 5. SPST Slide Switch

En SPST (Single Pole Single Throw) Rutschschalter ass déi einfachst Aart vu Rutschschalter déi benotzt gëtt fir en eenzegen elektresche Circuit ze kontrolléieren.Et huet een Input Terminal an een Output Terminal, déi entweder duerch d'Rutschaktioun verbonne sinn oder ofgeschloss sinn.Wann de Schieber op d'ON Positioun geréckelt ass, verbënnt den internen Kontakt déi zwee Klemmen zesummen.Wann de Schieber op d'OFF Positioun bewegt, trennt de Kontakt an den elektresche Wee ass gebrach.Dësen einfache Mechanismus handelt als Basis ON / OFF Kontroll fir elektresche Stroum.D'Struktur, déi an der Figur ugewise gëtt, weist wéi de Schieber tëscht zwou Positiounen verännert fir d'Verbindung ze kontrolléieren.Wéinst senger Einfachheet gëtt de SPST Rutschschalter vill fir einfach Kraaftschaltfunktiounen benotzt.

DPST Slide Switch

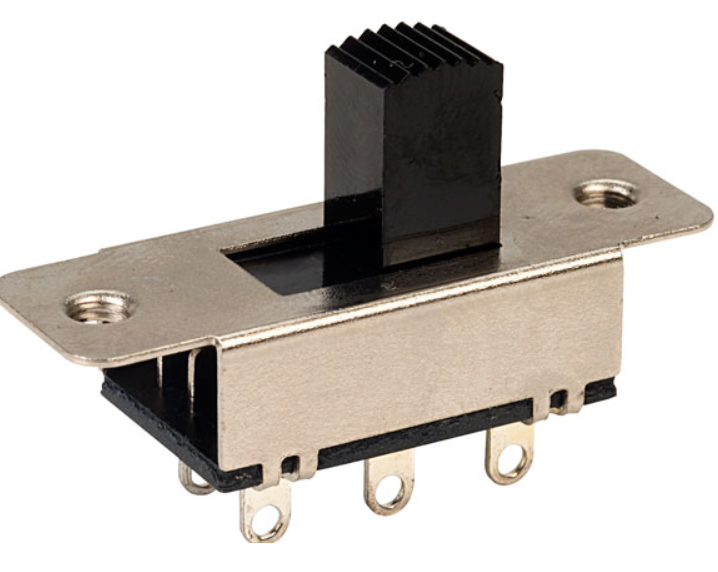

Figur 6. DPST Slide Switch

En DPST (Double Pole Single Throw) Rutschschalter ass entwéckelt fir zwee onofhängeg Circuiten zur selwechter Zäit mat enger eenzeger Rutschaktioun ze kontrolléieren.Et enthält zwee separat intern Schaltweeër, déi zesummen bewegen wann de Schieber bedriwwe gëtt.Wann de Schieber op d'ON Positioun gedréckt gëtt, gi béid Circuiten gläichzäiteg ugeschloss.Wann et op d'OFF Positioun geréckelt gëtt, ginn déi zwou Verbindungen zur selwechter Zäit opgemaach.Dësen Design erlaabt zwee elektresch Linnen zesummen mat enger eenzeger manueller Kontroll ze schalten.D'Konfiguratioun an der Figur reflektéiert wéi eng Rutschbewegung zwee intern Schaltweeër beaflosst.DPST Rutschschalter ginn allgemeng benotzt wann zwee Circuiten zesummen op eng synchroniséiert Manéier kontrolléiert musse ginn.

DPDT Slide Switch

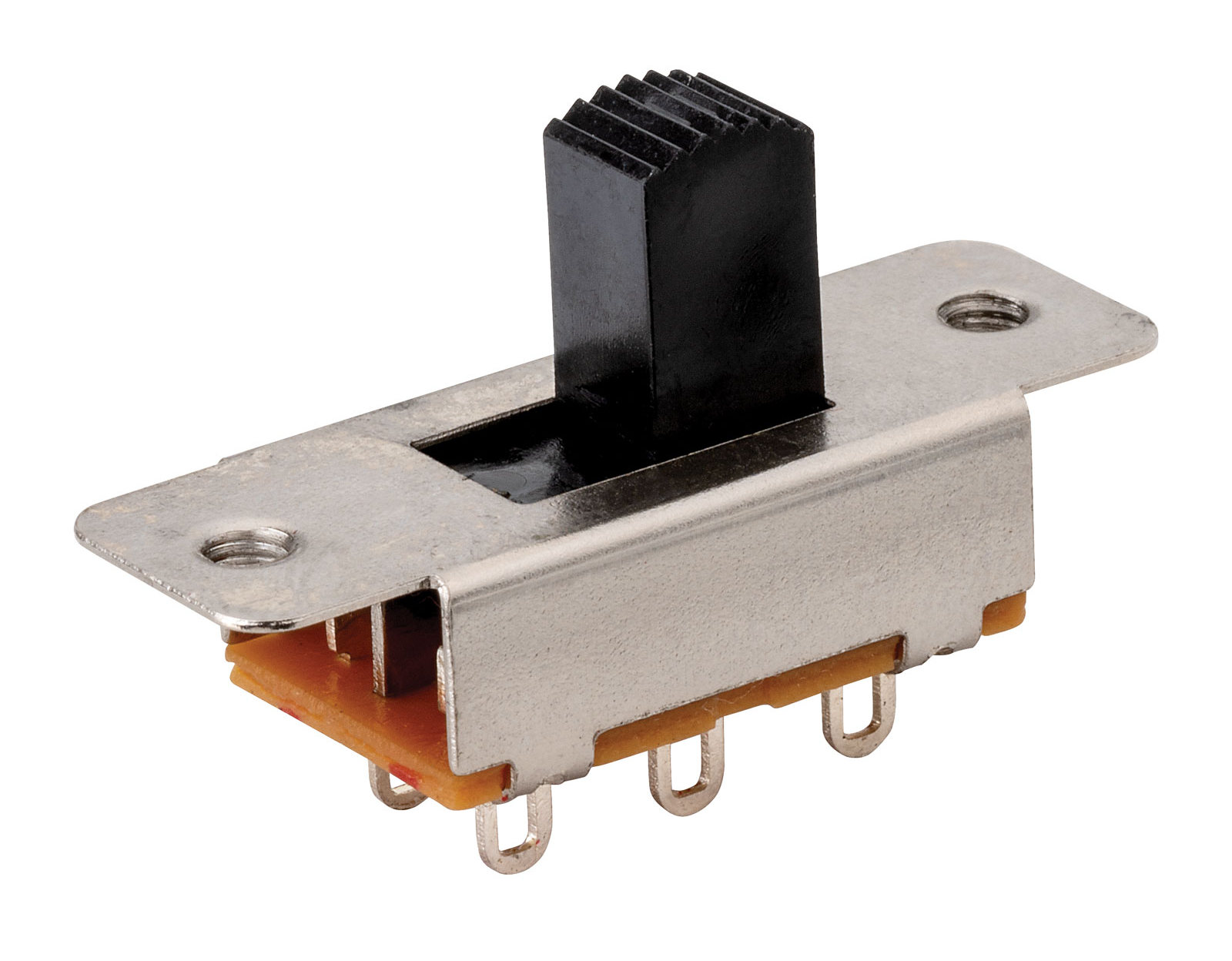

Figur 7. DPDT Slide Switch

En DPDT (Double Pole Double Throw) Rutschschalter ass e Schaltapparat deen zwee getrennte Circuiten kontrolléiere kann an all eenzel tëscht zwee verschidden Ausgangsweeër schalten.Et enthält zwee Pole, all mat zwee méiglech Verbindungspunkten.Wann de Schieber bewegt, änneren béid Circuiten hir Verbindungspositiounen zur selwechter Zäit.Dëst erlaabt all Circuit tëscht zwee verschiddene Terminal Weeër ze alternéieren jee no der Schieberpositioun.D'Schaltstruktur, déi an der Figur illustréiert ass, weist wéi verschidde Klemmen arrangéiert sinn fir dës duebel Schaltfunktioun z'ënnerstëtzen.Wéinst dëser Fäegkeet bitt en DPDT Rutschschalter flexibel Schaltkontrolle fir Circuiten déi zwee simultan Verbindungsännerungen erfuerderen.

Elektresch Spezifikatioune vun Slide Wiesselt

Parameter	Spezifizéierung
Bewäert Spannung	12 V - 50 V DC typesch Bewäertung fir kleng PCB Rutschschalter
Aktuell Bewäertung	0,3 A - 3 A ofhängeg vun der Schaltgréisst a Kontaktdesign
Kontakt Resistenz	≤ 20 mΩ typesch wann Kontakter zougemaach ginn
Isolatioun Resistenz	≥ 100 MΩ bei 500 V DC
Dielektresch Kraaft	500 V - 1000 V AC fir 1 Minutt tëscht Klemmen
Operatioun Temperatur Beräich	-20°C bis +85°C typesch Operatiounsberäich
Mechanesch Liewen	10.000 - 50.000 Schaltzyklen
Elektresch Liewen	5.000 - 10.000 Schaltzyklen ënner bewäerten Belaaschtung
Terminal Typ	PCB duerch-Lach Pins oder solder lug terminaler
Kontakt Material	Sëlwer-plated Kupferlegierung oder Messing Kontakter
Kontakt Bewäertung	0,3 A bei 50 V DC oder 3 A bei 12 V DC (gemeinsame Bewäertungen)
Wiessel Kraaft	100 gf - 300 gf slider actuation force
Rees Distanz	2 mm - 4 mm Schieberbewegung tëscht Positiounen
Isolatioun Material	Héichtemperatur Thermoplast (UL94 V-0 bewäert)
Terminal Ofstand	2,54 mm - 5,08 mm Standard PCB Pitch

Virdeeler an Aschränkungen vun Slide Switches

Rutschschalter ginn an elektronesche Circuiten benotzt well se einfach, bëlleg an einfach ze benotzen sinn, awer si hunn och e puer Aschränkungen.

Virdeeler vun Slide Wiesselt

• Einfach manuell Kontroll mécht Rutschschalter einfach a villen elektroneschen Apparater ze bedreiwen.

• Kompakt Gréisst erlaabt hinnen einfach op kleng Circuit Conseils a portable Equipement ze fit.

• Niddereg Fabrikatiounskäschte mécht se wirtschaftlech fir grouss elektronesch Produkter.

• Kloer ON / OFF Positioun stellt siichtbar schalt Status.

• Zuverlässeg mechanesch Struktur suergt fir stabile Schaltleistung an Basiskreesser.

• Einfach Installatioun op gedréckte Circuitboards mat Standard solderklemmen.

Aschränkungen vun Slide Switches

• Mechanesch Kontakter kënnen no ville Schaltzyklen verschwannen.

• Limitéiert Schaltgeschwindegkeet am Verglach mat elektroneschen oder Feststoffschalter.

• Kleng Gréisst kann manuell Operatioun schwéier a bestëmmten Designs maachen.

• Net gëeegent fir héich-Muecht oder héich-Stroum schalt Uwendungen.

• Belaaschtung fir Stëbs oder Fiichtegkeet kann d'laangfristeg Schaltverlässegkeet beaflossen.

Uwendungen vun Slide Switches

1. Konsument Electronics

Slide Switches ginn dacks a klenge Konsumentelektronik wéi Radios, Spriecher an elektronesch Gadgeten benotzt.Si erlaben d'Kraaft oder d'Basisfunktiounen manuell mat enger einfacher Rutschbewegung ze kontrolléieren.Hir kompakt Gréisst mécht se ideal fir Apparater mat limitéierten internen Raum.

2. Portable elektronesch Apparater

Vill portable Geräter benotze Rutschschalter fir Kraaftkontrolle oder Modusauswiel.Beispiller enthalen Handheld Elektronik, Batterie-ugedriwwen Moduler a kleng Kommunikatiounsapparater.De Schalter bitt eng kloer physesch Positioun déi uginn ob den Apparat ON oder OFF ass.

3. Elektronesch Spillsaachen

Rutschschalter gi wäit an Batterie-ugedriwwen Spillsaachen benotzt fir Kraaft ze kontrolléieren oder Toun- a Beliichtungsfunktiounen z'aktivéieren.Si bidden eng einfach an haltbar Schaltléisung gëeegent fir widderholl manuell Benotzung.Hir kleng Gréisst passt och gutt a kompakt Spillsaachen.

4. Kontrolléiere Brieder

Industriell oder elektronesch Kontrollpanelen enthalen heiansdo Rutschschalter fir Operatiounsmodi ze wielen oder verschidde Funktiounen z'erméiglechen.De Schalter bitt e kloeren an direkten Wee fir d'Astellunge manuell z'änneren.Seng einfach Operatioun mécht et einfach d'Ausrüstung ze kontrolléieren.

5. DIY Electronics an Prototyping

Slide Switches ginn allgemeng an elektronesche Projeten, Prototyping Boards, an Entwécklungskits benotzt.Si erlaben de Circuitzoustand manuell ze kontrolléieren während Testen an Experimenter.Hir einfach Struktur mécht se einfach an personaliséiert elektronesch Designen z'integréieren.

6. Batterie Auswiel Kreesleef

E puer elektronesch Systemer benotzen Rutschschalter fir Batteriequellen an engem Circuit ze verbannen oder ze trennen.Dëst erlaabt manuell Energiequellen a klengen elektroneschen Apparater ze managen.D'Rutschaktioun bitt en einfache Wee fir d'Verbindung tëscht Stroumleitungen ze kontrolléieren.

Slide Switch vs Toggle Switch vs Paddle Switch

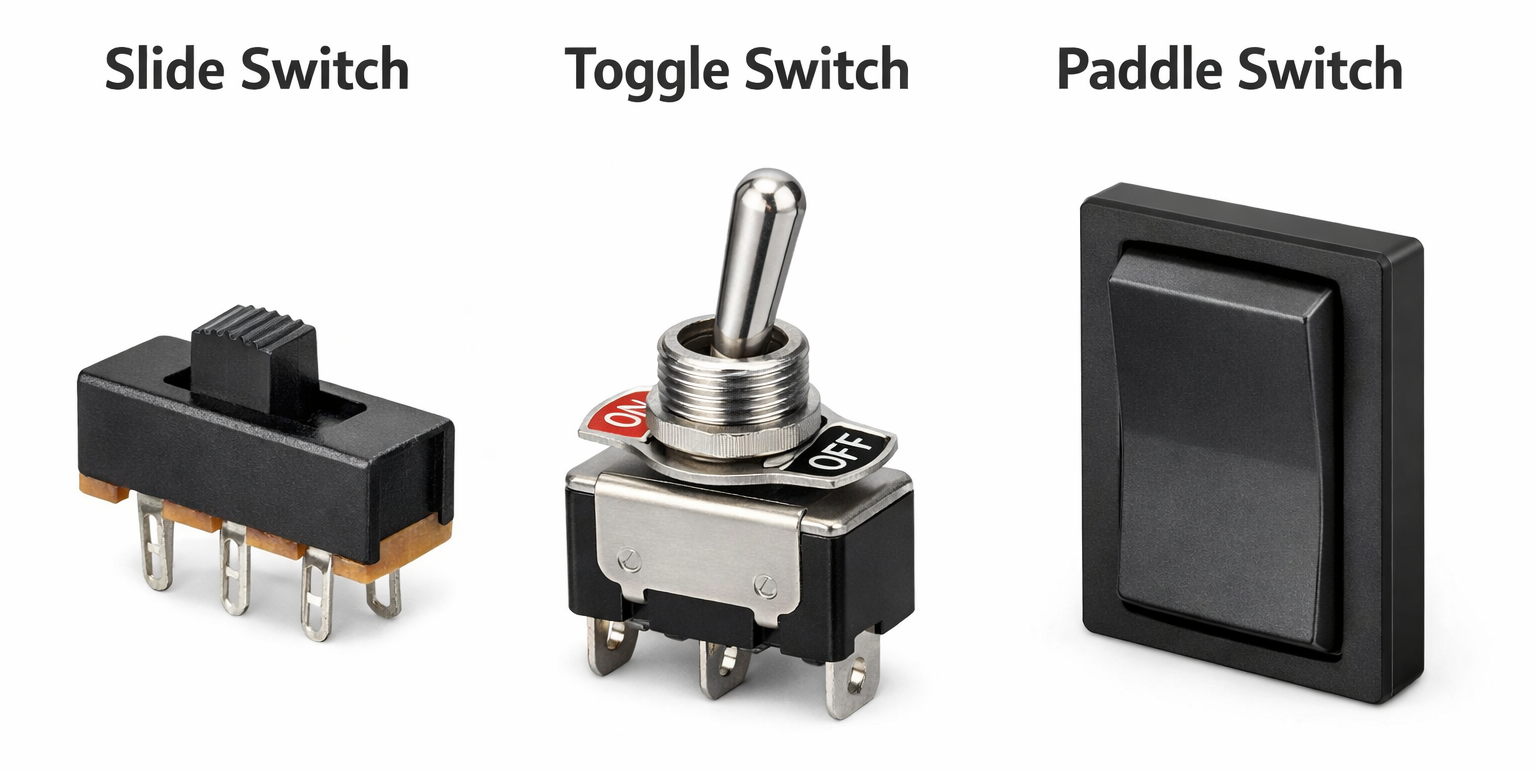

Figur 8. Slide Switch vs Toggle Switch vs Paddle Switch

Fonktioun	Rutsch Schalter	Toggle Switch	Paddle Schalter
Operatioun Method	Rutschbewegung	Hiewel flipping Bewegung	Dréckt eng flaach Paddelfläch
Benotzer Interaktioun	Rutsch lénks oder riets	Flip Hiewel erop oder erof	Dréckt de Paddel
Mechanesch Design	Kompakt linear Schieber	Hiewel-baséiert actuator	Grouss flaach actuator
Montéierung Stil	PCB oder Panel Mount	Panel montéieren	Wand- oder Panelmontage
Gréisst	Kleng a kompakt	Mëttelméisseg Gréisst	Méi grouss Design
Visuell Positioun Indikator	Kloer Schieber Positioun	Hiewel Richtung weist Staat	Paddle Positioun weist Staat
Typesch Kontroll	Einfach Circuit Kontroll	Circuit schalt Kontroll	Power Kontroll fir Beliichtung
Einfachheet vun Operatioun	Einfach Rutschbewegung	Verlaangt Hiewel flipping	Einfach Press Operatioun
Installatioun	Oft op PCB soldered	Montéiert duerch Panelloch	Installéiert an Mauer Placke
Apparat Integratioun	Benotzt an elektroneschen Apparater	Benotzt an Equipement Brieder	Benotzt an Raum Kontroll Systemer
Kontroll Präzisioun	Gëeegent fir kleng Circuiten	Gëeegent fir verschidde Circuiten	Entworf fir manuell Sall Kontroll
Haltbarkeet	Mëttelméisseg mechanesch Liewen	Allgemeng staark mechanesch Liewen	Entworf fir heefeg manuell Benotzung
Schalt Stil	Linear Schaltbewegung	Rotatioun Hiewel Bewegung	Press-baséiert schalt
Typesch Ëmwelt	Elektronik a kleng Apparater	Industriell oder Equipement Brieder	Wunn- oder Gebai Kontroll
Visuell Design	Minimal a kompakt	Mechanesch an ausgesat	Modern a flaach Uewerfläch

Wéi wielen ech de richtege Slide Switch?

1. Bestëmmt d'Elektresch Bewäertung

Den éischte Schrëtt ass fir déi erfuerderlech Spannung an aktuell Niveauen vum Circuit ze kontrolléieren wou de Schalter benotzt gëtt.De gewielte Rutschschalter muss elektresch Bewäertungen hunn, déi dës Wäerter sécher ënnerstëtzen.Wiel vun engem Schalter mat engem passenden Bewäertung hëlleft Iwwerhëtzung ze verhënneren a garantéiert stabil Circuit Operatioun.

2. Wielt déi richteg Montéierung Typ

Slide Switches sinn a verschiddene Montagestiler verfügbar wéi PCB Montage oder Panelmontage.D'Montage Typ soll mat der mechanesch Design vun der Apparat oder Circuit Verwaltungsrot Match.Richteg Montage garantéiert datt de Schalter sécher passt a funktionnéiert zouverlässeg wärend der Operatioun.

3. Betruecht de Switch Gréisst an Dimensiounen

Déi kierperlech Gréisst vum Rutschschalter muss dem verfügbare Raum am Apparat passen.Dir sollt d'Schalterdimensioune, d'Terminalabstand an d'Reesdistanz vum Schieber kontrolléieren.E Schalter mat enger korrekt Gréisst garantéiert eng glat Installatioun a komfortabel Operatioun.

4. Kontrolléieren déi néideg Zuel vun Pole an geheien

Verschidde Rutschschalterkonfiguratiounen bidden verschidde Verbindungsoptioune fir elektresch Kreesleef.Déi erfuerderlech Pole- a Wärungsarrangement solle mat der geplangter Circuitkontrollfunktioun passen.Wiel vun der korrekter Konfiguratioun garantéiert datt de Schalter déi gewënschte Schalttask ausféiert.

5. Evaluéieren Haltbarkeet a mechanesch Liewen

Déi mechanesch Liewensbewäertung weist un wéivill Schaltzyklen de Rutschschalter kann ausféieren ier Verschleiung geschitt.Apparater déi heefeg Schalter erfuerderen, solle Schalter benotze fir méi laang mechanesch Liewensdauer.Dëst hëlleft eng zouverlässeg Leeschtung iwwer verlängert Benotzung ze halen.

6. Betruecht Ëmwelt- Konditiounen

Ëmweltfaktoren wéi Temperatur, Fiichtegkeet a Stëbs kënnen d'Schalterleistung beaflossen.Wiel vun engem Schalter entworf fir déi erwaart Betribssystemer Ëmfeld verbessert laangfristeg Zouverlässegkeet.Dëst ass besonnesch wichteg fir Apparater, déi an haarden oder Outdoorbedéngungen benotzt ginn.

Conclusioun

Slide Switches sinn einfach an zouverlässeg Apparater déi benotzt gi fir elektresch Circuiten mat enger Rutschbewegung ze kontrolléieren.Hir kleng Gréisst, niddreg Käschten, an einfach Operatioun maachen se gemeinsam an vill elektronesch Apparater a Circuit Conseils.D'Verstoe vun hiren Deeler, Aarbechtsprinzip, Typen a Spezifikatioune hëlleft bei der Auswiel vum richtege Schalter fir e Circuit.Wiel vum richtege Rutschschalter baséiert op elektresch Bewäertung, Gréisst a Konfiguratioun garantéiert sécher an effektiv Circuitkontrolle.
