Push Button Switch erkläert fir einfach ze léieren

Dréckt Knäppchen Schalter léisst Iech elektresch Circuiten einfach mat enger einfacher Press kontrolléieren.An dësem Artikel léiert Dir wat en Dréckknäppschalter ass, wéi et funktionnéiert, an d'Haaptdeeler dobannen.Dir wäert och déi verschidden Zorte verstoen baséiert op Operatioun, Kontakt Configuratioun, an Pole a geheien.Zousätzlech gesitt Dir wou se benotzt ginn, wéi se mat anere Schalter vergläichen a wéi Dir de richtege wielt.

Katalog

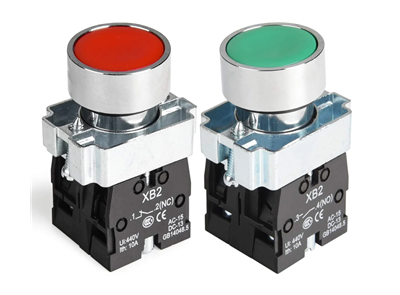

Figur 1. Push Button Schalter

Wat ass e Push Button Switch?

En Dréckknäppchenschalter ass en einfachen elektrescht Apparat dat benotzt gëtt fir e Circuit manuell ze kontrolléieren andeems Dir e Knäppchen dréckt.Et gëtt allgemeng a Kontrollpanelen, Maschinnen an elektroneschen Apparater fonnt wou séier Benotzerinput erfuerderlech ass.Dës Zort Schalter erlaabt e Benotzer eng Aktioun mat enger eenzeger Press ze starten, ze stoppen oder auszeléisen.Et ass fir einfach Operatioun an zouverlässeg Leeschtung a béid Low-Power- an High-Power Systemer entwéckelt.

Push Button Switches gi wäit benotzt well se direkt an intuitiv Kontroll ubidden.Si ginn dacks op Paneele oder Ausrüstung fir bequem Zougang installéiert.Dës Schalter si verfügbar a verschiddene Gréissten, Formen a Materialien ofhängeg vun der Applikatioun.Hiren Haaptzil ass e séieren an effiziente Wee ze bidden fir elektresch Funktiounen ouni komplexe Mechanismen ze kontrolléieren.

Aarbechtsprinzip vum Push Button Switch

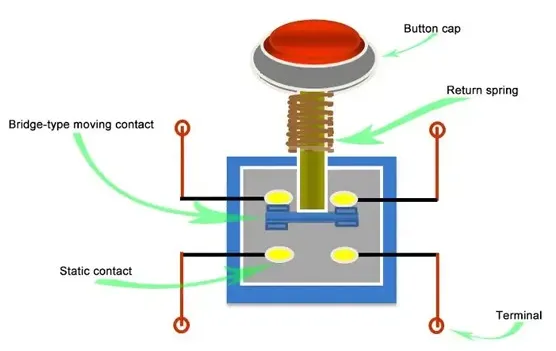

Figur 2. Schaffen Mechanismus

En Dréckknäppchenschalter funktionnéiert andeems den Zoustand vun engem elektresche Circuit geännert gëtt wann de Knäppchen gedréckt gëtt.Wann keng Kraaft applizéiert gëtt, bleift de Circuit a sengem Standardzoustand, entweder op oder zou ofhängeg vum Design.Dréckt op de Knäppchen setzt Kraaft op en internen Mechanismus, wat d'elektresch Kontakter bewegt.Dës Bewegung erlaabt entweder Stroum ze fléissen oder stoppt se direkt.

Wéi de Knäppchen fräigelooss gëtt, geet de Schalter zréck an säin ursprénglechen Zoustand, a restauréiert de Circuit zu sengem Standardzoustand.Dëse séieren Iwwergang garantéiert zouverlässeg Kontroll vun elektresche Signaler an Echtzäit.D'Verännerung vun der Kontaktpositioun beaflosst direkt de Stroumstroum, sou datt de Schalter als Kontrollpunkt am Circuit handelt.Dës einfach Handlung mécht Dréckknäppschalter effektiv fir präzis a widderholl Operatiounen.

Komponente vun engem Push Button Switch

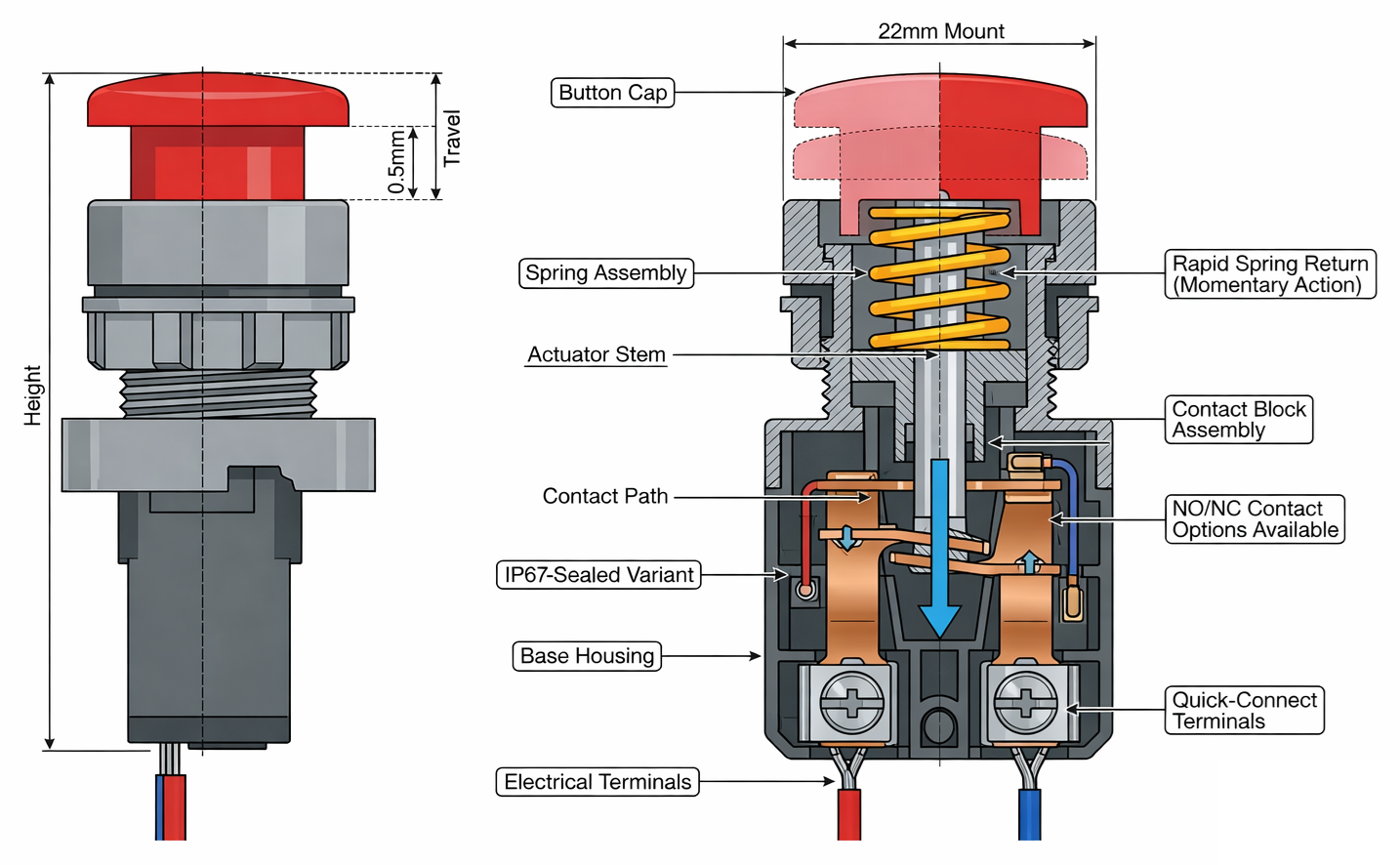

Figur 3. Drécken Knäppchen intern Struktur

• Button Cap (Actuator)

De Knäppchenkapp ass de siichtbaren Deel deen dréckt fir de Schalter ze bedreiwen.Et ass fir einfache Kontakt entworf a kann a verschiddene Faarwen a Formen fir Identifikatioun kommen.Den Aktuator transferéiert déi ugewandt Kraaft op den internen Mechanismus.Säin Design garantéiert glat a konsequent Drockaktioun iwwer widderholl Benotzung.

• Fréijoer zréck

De Retour Fréijoer ass verantwortlech fir de Knäppchen zréck op seng ursprénglech Positioun ze bréngen nodeems se gedréckt ginn.Et späichert mechanesch Energie wann et kompriméiert ass a befreit se wann d'Kraaft ewechgeholl gëtt.Dëst garantéiert datt de Schalter séier an zouverlässeg zréckgesat gëtt.D'Fréijoer hëlleft och konsequent taktile Feedback während Operatioun erhalen.

• Beweegungskontakt (Bréckkontakt)

De bewegende Kontakt verännert Positioun wann de Knäppchen gedréckt gëtt.Et verbënnt oder trennt den elektresche Wee am Schalter.Dësen Deel ass fir Haltbarkeet entwéckelt fir widderholl Kontaktzyklen ze handhaben.Seng Bewegung bestëmmt direkt ob de Stroum duerch de Circuit fléisst.

• Statesch Kontakt

De statesche Kontakt bleift am Schalter fixéiert an déngt als Verbindungspunkt fir de bewegende Kontakt.Et bildt den elektresche Wee wann se vum bewegende Kontakt beréiert ginn.Dës Kontakter ginn normalerweis aus konduktiven Materialien fir effizienten Stroumtransfer gemaach.Hir stabil Positioun garantéiert eng konsequent Schaltleistung.

• Kontakt Block Assemblée

De Kontaktblock hält de Kontaktsystem an ënnerstëtzt eng korrekt Ausrichtung.Et garantéiert datt déi bewegend a statesch Kontakter richteg wärend der Operatioun treffen.Dës Struktur hëlleft d'elektresch Zouverlässegkeet z'erhalen an d'Verschleiung ze reduzéieren.Et erlaabt och modulare Ersatz an e puer Schalterdesignen.

• Klemmen (Elektresch Verbindungen)

Terminals sinn déi extern Verbindungspunkte wou Drot befestegt sinn.Si erlaben de Schalter an en elektresche Circuit integréiert ze ginn.Dës kënnen Schrauwen-Typ, Solder-Typ oder Schnellverbindungsklemmen sinn.Proper Terminal Design garantéiert sécher a stabil elektresch Verbindungen.

• Wunnengen (Kierper / Base)

D'Gehäuse ëmfaasst all intern Komponenten a bitt mechanesche Schutz.Et ass typesch aus haltbar Plastik oder Metallmaterialien gemaach.D'Gehäuse ënnerstëtzt och Montage op Panelen oder Uschlëss.Et schützt d'intern Deeler vu Staub, Feuchtigkeit a mechanesche Schued.

Zorte vu Push Button Wiesselt

Baséiert op Operatioun

1. Momentaner Press Knäppchen Schalter

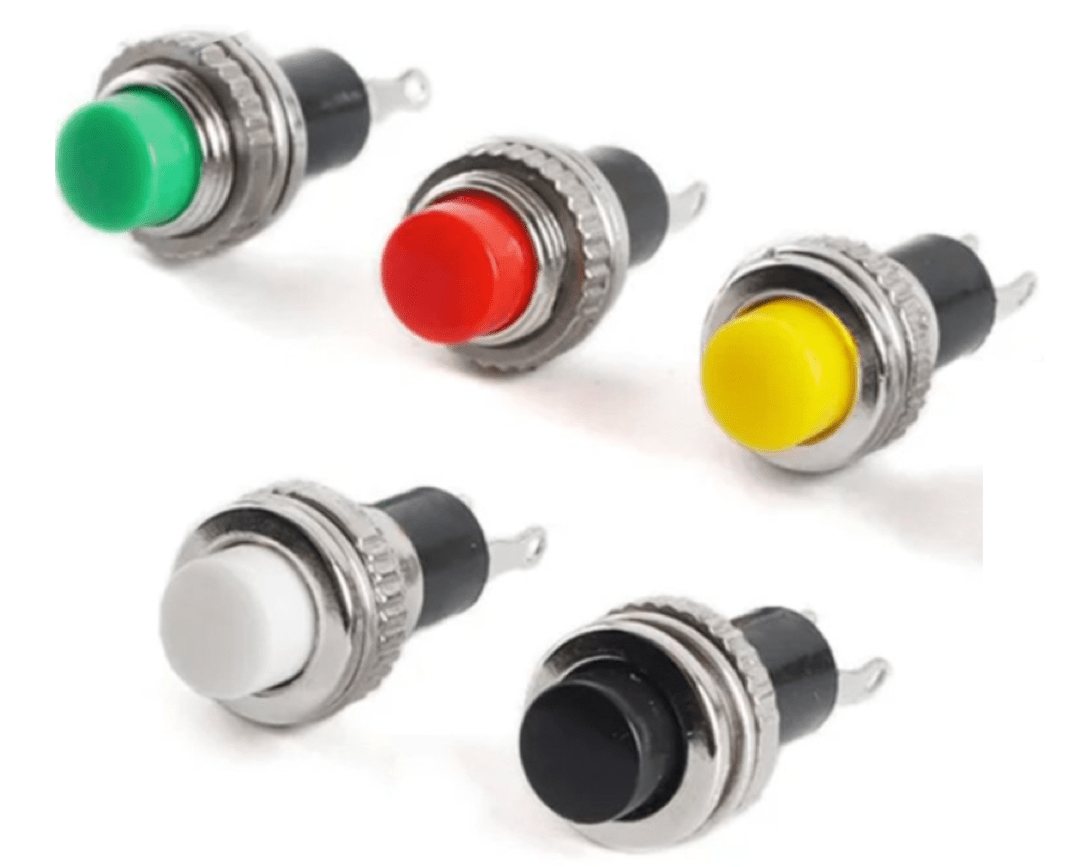

Figur 4. Moment schalt Beispill

E momentanen Dréckknäppchenschalter ass eng Aart vu Schalter déi nëmme aktiv bleift wann et gedréckt gëtt.Wann den Drock ewechgeholl gëtt, geet et automatesch an säin ursprénglechen Zoustand zréck.Dëst Verhalen gëtt allgemeng an Uwendungen benotzt déi temporär Aktivéierung erfuerderen, sou wéi Dierbellen oder Kontrollsignaler.Déi séier Retouraktioun garantéiert präzis a kuerz Dauer Kontroll.

Dës Schalter sinn entwéckelt fir direkt Äntwert während der Operatioun ze bidden.Déi dréckend Aktioun dréit eng Ännerung aus, a se befreit stoppt d'Aktioun direkt.Dëst mécht se gëeegent fir Systemer wou kontinuéierlech Aktivéierung net néideg ass.Hir einfach Operatioun a séier zréckgesat Verhalen maachen se vill an Kontrollpanelen an elektroneschen Apparater benotzt.

2. Latching (Erhale) Drécken Knäppchen Schalter

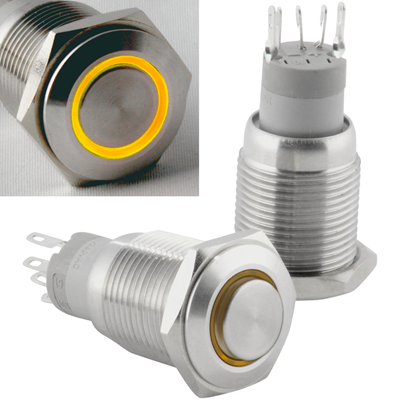

Figur 5. Latching schalt Beispill

E Latching Dréckknäppchenschalter ass eng Zort Schalter déi a senger leschter Positioun bleift nodeems se gedréckt ginn.Wann de Knäppchen eemol gedréckt ass, bleift et ageschalt bis et erëm gedréckt gëtt fir säin Zoustand z'änneren.Dëst erlaabt de Schalter seng Funktioun ouni kontinuéierlech Drock z'erhalen.Et gëtt allgemeng fir On / Off Kontroll an elektresche Systemer benotzt.

Dës Aart vu Schalter gëtt stabil Operatioun fir Uwendungen déi e konstante Staat erfuerderen.De Benotzer brauch net de Knäppchen ze halen fir de Circuit aktiv ze halen.Wann Dir et erëm dréckt, wiesselt de Staat zréck, wat et einfach mécht Apparater ze kontrolléieren.Säin erhale Verhalen ass nëtzlech fir Kraaftsteuerung an Ausrüstungsoperatioun.

Baséiert op Kontakt Configuratioun

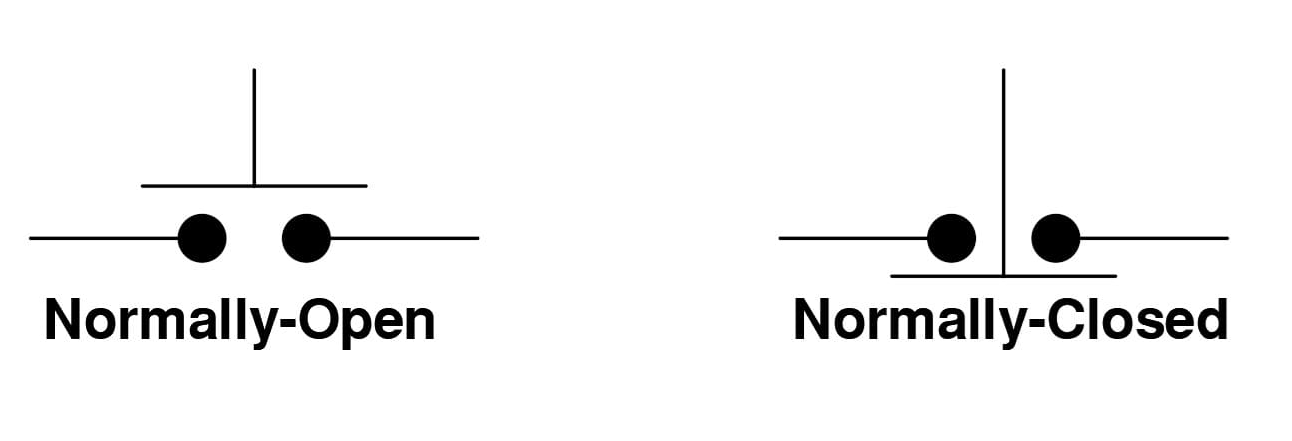

Figur 6. KENG vs NC Diagramm

1. Normalerweis oppen (NEE)

En normalerweis oppene Dréckknäppchenschalter ass eng Zort Schalter wou de Circuit a sengem Standardzoustand op ass.Dëst bedeit datt kee Stroum leeft bis de Knäppchen dréckt.Wann de Knäppchen gedréckt ass, ginn d'Kontakter zou an erlaben de Stroum duerch de Circuit ze passen.Eemol fräigelooss, geet de Circuit zréck an säin oppene Staat.

Dës Aart vu Konfiguratioun gëtt allgemeng a Kontrollsystemer benotzt déi Aktivéierung erfuerderen nëmmen wann néideg.Et garantéiert datt de Circuit inaktiv bleift ausser wann et vum Benotzer ausgeléist gëtt.D'Verhalen ass kloer an typesch Kontakt Diagrammer gewisen, wou de Spalt während Operatioun zougemaach.Et gëtt wäit an Startknäppercher a Signalinput benotzt.

2. Normalerweis zou (NC)

En normalerweis zouenen Dréckknäppchenschalter ass eng Zort Schalter wou de Circuit a sengem Standardzoustand zou ass.Dëst erlaabt de Stroum kontinuéierlech ze fléissen wann de Knäppchen net gedréckt gëtt.Dréckt op de Knäppchen mécht de Circuit op an ënnerbrach de Stroum.D'Verëffentlechung vum Knäppchen restauréiert de zouene Circuit Zoustand.

Dës Konfiguratioun gëtt allgemeng a Sécherheetssystemer an Noutstoppfunktiounen benotzt.Et garantéiert datt de Circuit aktiv bleift, ausser wann se virsiichteg ënnerbrach ginn.D'Ännerung vum Kontaktzoustand ass kloer a Standarddiagrammer während der Operatioun vertrueden.Et ass nëtzlech an Uwendungen wou Ënnerbriechung vum Stroum fir Schutz erfuerderlech ass.

Baséiert op Pole and Throw

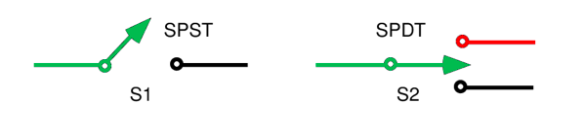

Figur 7. SPST an SPDT Diagramm

SPST a SPDT sinn Single-Pole Schaltkonfiguratiounen déi een elektresche Circuit kontrolléieren.En SPST (Single Pole Single Throw) Schalter huet een Input an een Output, wat einfach On / Off Kontroll erlaabt.Et handelt als Basisschalter deen entweder e Circuit verbënnt oder trennt.Dëst mécht et gëeegent fir einfach wiesselen Aufgaben.

En SPDT (Single Pole Double Throw) Schalter kontrolléiert och ee Circuit, awer bitt zwee méiglech Ausgangsweeër.Et erlaabt datt de Stroum op eng vun zwou Verbindungen geleet gëtt.Dëst mécht et nëtzlech fir tëscht zwee verschiddene Circuiten oder Modi ze wielen.D'Diagramm weist typesch een Input, deen tëscht zwee Ausgänge wiesselt.

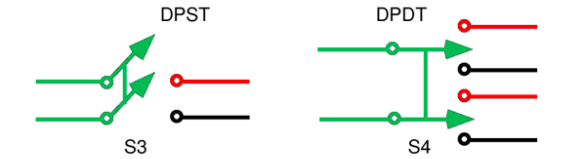

Figur 8. DPST an DPDT Diagramm

DPST an DPDT sinn Duebelpolschalterkonfiguratiounen entwéckelt fir verschidde Circuiten zur selwechter Zäit ze kontrolléieren.En DPST (Double Pole Single Throw) Schalter kann zwee separat Circuiten gläichzäiteg mat enger eenzeger Handlung kontrolléieren.Et erlaabt béid Circuiten zesummen un oder auszeschalten.Dëst ass nëtzlech an Uwendungen déi synchroniséiert Kontroll erfuerderen.

En DPDT (Double Pole Double Throw) Schalter kontrolléiert zwee Kreesleef a bitt zwee Schaltweeër fir all.Et erlaabt méi komplexe Schalten andeems de Stroum op verschidde Weeër ëmgeleet gëtt.Dës Konfiguratioun gëtt allgemeng a Reversatiounskreesser a fortgeschratt Kontrollsystemer benotzt.D'Diagramm weist typesch zwee Pole, déi tëscht zwee Sätz vun Ausgänge wiesselen.

Virdeeler an Nodeeler vun Push Button Wiesselt

Virdeeler vun Push Button Wiesselt

• Einfach an einfach ze bedreiwen

• Fast Äntwert Zäit

• Kompakt a Plazspuerend Design

• Zouverlässeg fir widderholl Gebrauch

• Verfügbar a ville Gréissten a Stiler

• Gëeegent fir niddereg an héich Muecht Systemer

Aschränkungen vun Push Button Wiesselt

• Limitéiert Kontroll am Verglach zu komplexe Schalter

• Mechanesch Verschleiung iwwer Zäit

• Verlaangt kierperlech Interaktioun

• Kann Schutz an härten Ëmfeld brauchen

• Net ideal fir kontinuéierlech schalt ouni Ënnerstëtzung Kreesleef

Uwendungen vun Push Button Switches

1. Industriell Kontroll Brieder

Dréckt Knäppchen Schalter ginn allgemeng an industrielle Maschinnen benotzt fir Start-, Stop- a Resetfunktiounen.Si bidden séier an direkt Kontroll fir d'Bedreiwer, déi Ausrüstung behandelen.Hir kloer Etikettéierung a Faarfkodéierung verbesseren d'Sécherheet an d'Effizienz.Dës Schalter si gutt fir zouverlässeg Maschinn Operatioun.

2. Konsument Electronics

Vill alldeeglechen Apparater wéi Apparater a Gadgeten benotzen Dréckknäppchen fir Benotzerinput.Si erlaben Funktiounen einfach ouni komplex Schnëttplazen ze kontrolléieren.Hir kompakt Gréisst mécht se gëeegent fir kleng elektronesch Apparater.Si verbesseren Benotzerfrëndlechkeet a Komfort.

3. Automobile Systemer

Dréckknäpper ginn a Gefierer benotzt fir Funktiounen wéi Motorstart, Hornaktivéierung a Kontrollsystemer.Si bidden séier Zougang zu wesentlechen Operatiounen beim Fuere.Hir Haltbarkeet garantéiert zouverlässeg Leeschtung a verschiddene Konditiounen.Dës Schalter verbesseren de Chauffer Kontroll a Komfort.

4. Medical Equipement

Medizinesch Geräter benotze Push-Knäppchenschalter fir präzis a kontrolléiert Operatiounen.Si erlaben Ausrüstung sécher an effizient ze bedreiwen.Hir reaktiounsfäeger Handlung ass wichteg a verschiddene Situatiounen.Propper a versiegelt Design ginn dacks fir Hygiène benotzt.

5. Home Automation Systemer

Push Buttons ginn a Smart Home Systemer fir Beliichtung, Sécherheet an Apparat Kontroll benotzt.Si bidden eng einfach Interface fir automatiséiert Funktiounen ze kontrolléieren.Hir Integratioun mat elektronesche Systemer mécht se villsäiteg.Si verbesseren d'Bequemlechkeet an modernen Haiser.

6. Kontroll an Instrumenter Systemer

A Mooss- a Kontrollsystemer ginn Dréckknäpper benotzt fir Funktiounen auszeléisen an Astellungen unzepassen.Si bidden eng korrekt manuell Input fir Systemkontrolle.Hir Zouverlässegkeet garantéiert konsequent Leeschtung a sensiblen Uwendungen.Dës Schalter gi wäit an Testen an Iwwerwaachungsopstellungen benotzt.

Push Button Switch vs Toggle Switch vs Rocker Switch

Fonktioun	Dréckt Knäppchen Wiesselen	Toggle Switch	Rocker Schalter
Actuatioun Kraaft	1,5-5 N typesch	2-6 N typesch	2-5 N typesch
Rees Distanz	0,5-3 mm	2-6 mm	1,5-4 mm
Operatioun Typ	Momentan bzw klappen	Nëmmen ënnerhalen	Nëmmen ënnerhalen
Elektresch Liewen	100.000-1.000.000 Zyklen	50.000-200.000 Zyklen	50.000-150.000 Zyklen
Mechanesch Liewen	Bis zu 1.000.000+ dréckt	100.000-500.000 wiesselt	100.000-300.000 dréckt
Kontakt Bewäertungen	0,1A–10A (niddreg bis mëttel)	3A–20A (mëttel ze héich)	6A–20A (mëttel ze héich)
Montage Lach Gréisst	8 mm, 12 mm, 16 mm, 22 mm	6mm-12mm typesch	20-30 mm rechteckeg Ausschnëtt
Panel Dicke	1-6 mm	1-5 mm	1-4 mm
Schaltgeschwindegkeet	<10 ms Äntwert	10-20 ms	10-20 ms
Kontakt Resistenz	≤50 mΩ typesch	≤20 mΩ typesch	≤20 mΩ typesch
Versiegelung Bewäertung	Bis zu IP67/IP68 verfügbar	Typesch IP40-IP65	Typesch IP40-IP65
Beliichtung Optioun	Gemeinsam (LED Ring/Indikator)	Limitéiert	Gemeinsam (backlit Typen)
Terminal Typen	Solder, Schraube, séier Verbindung	Solder, Schraube	Schnellverbindung, viischt
Operatioun Temperatur	-25°C bis +85°C typesch	-20°C bis +85°C	-20°C bis +85°C

Conclusioun

Dréckt Knäppchen Schalter bidden eng zouverlässeg an einfach Manéier elektresch Circuiten duerch einfach manuell Input ze kontrolléieren.Hir Operatioun baséiert op Basiskontaktbewegung, ënnerstëtzt vu gutt definéierten internen Komponenten a verschidde Konfiguratiounen wéi momentan, latching, NO / NC, a verschidde Pole- a Wärungstypen.Si gi wäit an der Industrie benotzt wéinst hirer séierer Äntwert, kompakten Design a Villsäitegkeet, trotz e puer Aschränkungen wéi mechanesch Verschleiung.D'Wiel vum richtege Schalter hänkt vun elektresche Bewäertungen, Operatiounstyp, Ëmfeld a Bauqualitéit of fir eng richteg Leeschtung a laangfristeg Zouverlässegkeet ze garantéieren.
