Programméierbar Logik Controller (PLC): Aarbecht, Typen an Uwendungen

E Programmable Logic Controller (PLC) ass dat wat Dir benotzt fir Maschinnen an industrielle Prozesser op eng zouverlässeg a kontrolléiert Manéier ze automatiséieren.An dësem Artikel léiert Dir wat eng PLC ass, wéi et duerch säi Scan Zyklus funktionnéiert a wéi seng Haapt Hardware Komponenten zesumme funktionnéieren.Dir gesitt och déi verschidden Aarte vu PLCs, gemeinsame Programméierungssproochen, a wéi Input- an Output-Geräter de Controller mat Ausrüstung verbannen.Um Enn wäert Dir kloer verstoen wou PLCs benotzt ginn a firwat se wichteg sinn an Automatisatiounssystemer.

Katalog

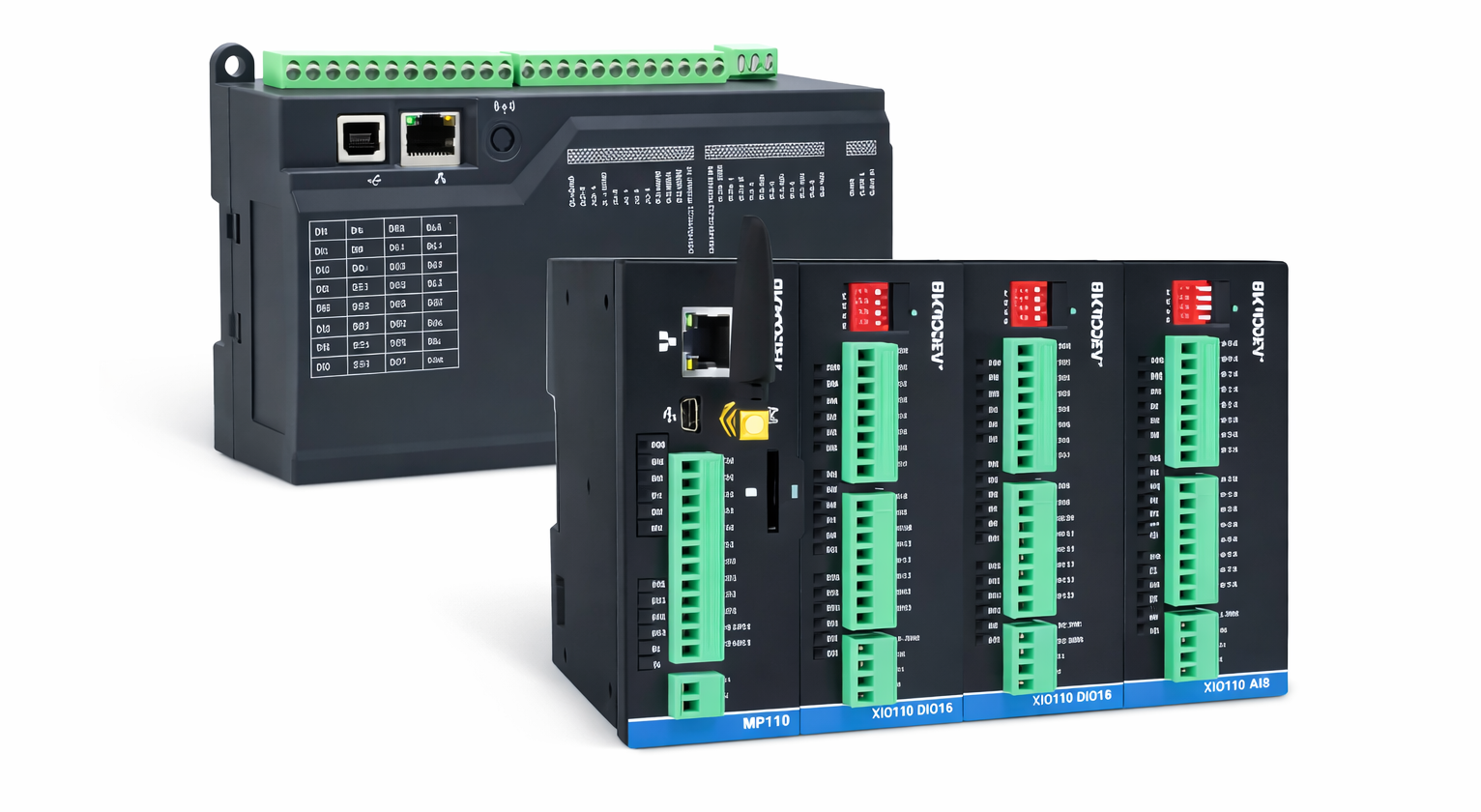

Figure 1. Programmable Logic Controller (PLC)

Wat ass e Programméierbare Logik Controller?

E Programmable Logic Controller (PLC) ass e robusten industrielle Kontrollapparat deen benotzt gëtt fir Maschinnen a Prozesser ze automatiséieren.Et ass entwéckelt fir Kontrollaufgaben zouverlässeg an Ëmfeld mat elektresche Geräischer, Schwéngungen an Temperaturännerungen ze verschaffen.PLCs gi wäit benotzt well se eng stabil, widderhuelend Kontroll mat Software ubidden anstatt mat hard-wired Relais.Si erméiglechen d'Automatiséierungssystemer z'änneren oder erweidert ze ginn ouni ganz Panelen ëmzebauen.An der industrieller Automatioun déngen PLCs als zentral Entscheedungs-Eenheet déi Inputen an Ausgänge ënner virdefinéiert Logik koordinéiert.

Wéi funktionnéiert eng PLC?

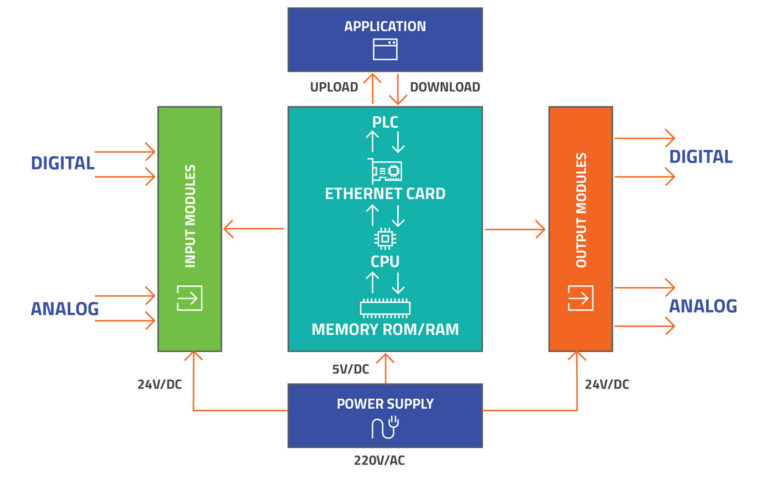

Figur 2. PLC Betribssystemer Cycle

Eng PLC funktionnéiert andeems en einfachen a prévisibelen Operatiounszyklus ëmmer erëm ausgefouert gëtt, deen de Scan Zyklus genannt gëtt.Wéi an der Figur gewisen, fänkt de Prozess mat Input Scannen un, wou d'PLC den aktuelle Status vun de verbonne Signaler liest.Als nächst mécht de Controller d'Ausféierung vum Programm, applizéiert déi gespäichert Logik op d'Inputzoustand.Nodeems d'Logik evaluéiert ass, mécht d'PLC Ausgangsaktualiséierung aus, ännert d'Ausgangssignaler deementspriechend.Dës Sequenz leeft kontinuéierlech an enger Loop, wat d'PLC erlaabt séier op Ännerungen ze reagéieren.D'Figur illustréiert dës zougemaach Loop vu Liesen, Veraarbechtung an Aktualiséierung.Dës Zyklus-baséiert Operatioun suergt fir stabil an Zäitkontrolle an industrielle Automatisatiounssystemer.

Komponente vun engem PLC System

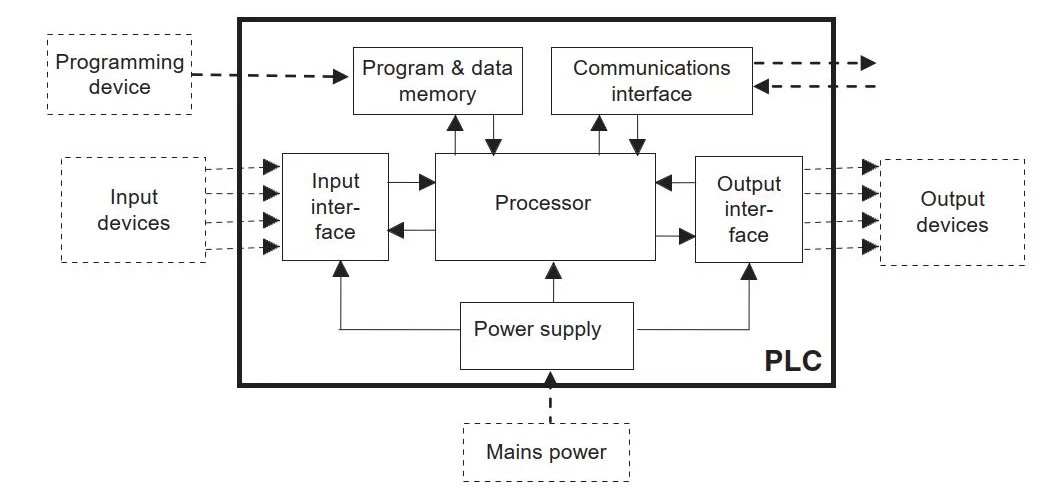

Figur 3. Haaptkomponente vun engem PLC System

• CPU (Central Processing Unit)

D'CPU ass de Kär vun der PLC an ass verantwortlech fir d'Veraarbechtung vun Kontrollinstruktiounen.Et geréiert d'Logikausféierung, d'intern Koordinatioun an d'Gesamtkontrolloperatioun.D'CPU suergt fir konsequent an deterministescht Verhalen während Automatiséierungsaufgaben.

• Energieversuergung

D'Energieversuergung konvertéiert erakommen elektresch Kraaft a geregelte Spannungen, déi vun der PLC erfuerderlech sinn.Et stellt stabil Kraaft un all intern Moduler a schützt de System vu Spannungsschwankungen.Zuverlässeg Energieversuergung ass wesentlech fir kontinuéierlech Operatioun.

• Input Moduler

Input Moduler kréien Signaler vun externen Apparater a konvertéieren se an eng Form déi PLC kann erkennen.Si bidden elektresch Isolatioun a Signalkonditioun fir intern Kreesleef ze schützen.Dës Moduler handelen als Interface tëscht dem kierperleche Prozess an dem Controller.

• Ausgang Moduler

Ausgangsmoduler schécken Kontrollsignaler vun der PLC op externen Apparater.Si iwwersetzen intern Kontrollentscheedungen an elektresch Signaler gëeegent fir Feldausrüstung.Richteg Ausgangshandhabung garantéiert korrekt a sécher Kontrollaktiounen.

• Erënnerung (Programm an Daten)

PLC Erënnerung Geschäfter Kontroll Programmer a System Daten fir Operatioun néideg.Et behält Konfiguratiounsinformatioun an operationell Wäerter während der Runtime.Memory garantéiert datt d'PLC Logik konsequent iwwer Zyklen ausféiere kann.

• Kommunikatioun Schnëttplazen

Kommunikatiounsinterfaces erlaben der PLC Daten mat externe Systemer auszetauschen.Si ënnerstëtzen Integratioun mat anere Controller, Iwwerwaachungssystemer a Programméierungsapparater.Dës Interfaces erméiglechen eng koordinéiert Automatisatioun iwwer gréisser Systemer.

Zorte vu PLCs

Kompakt PLCs

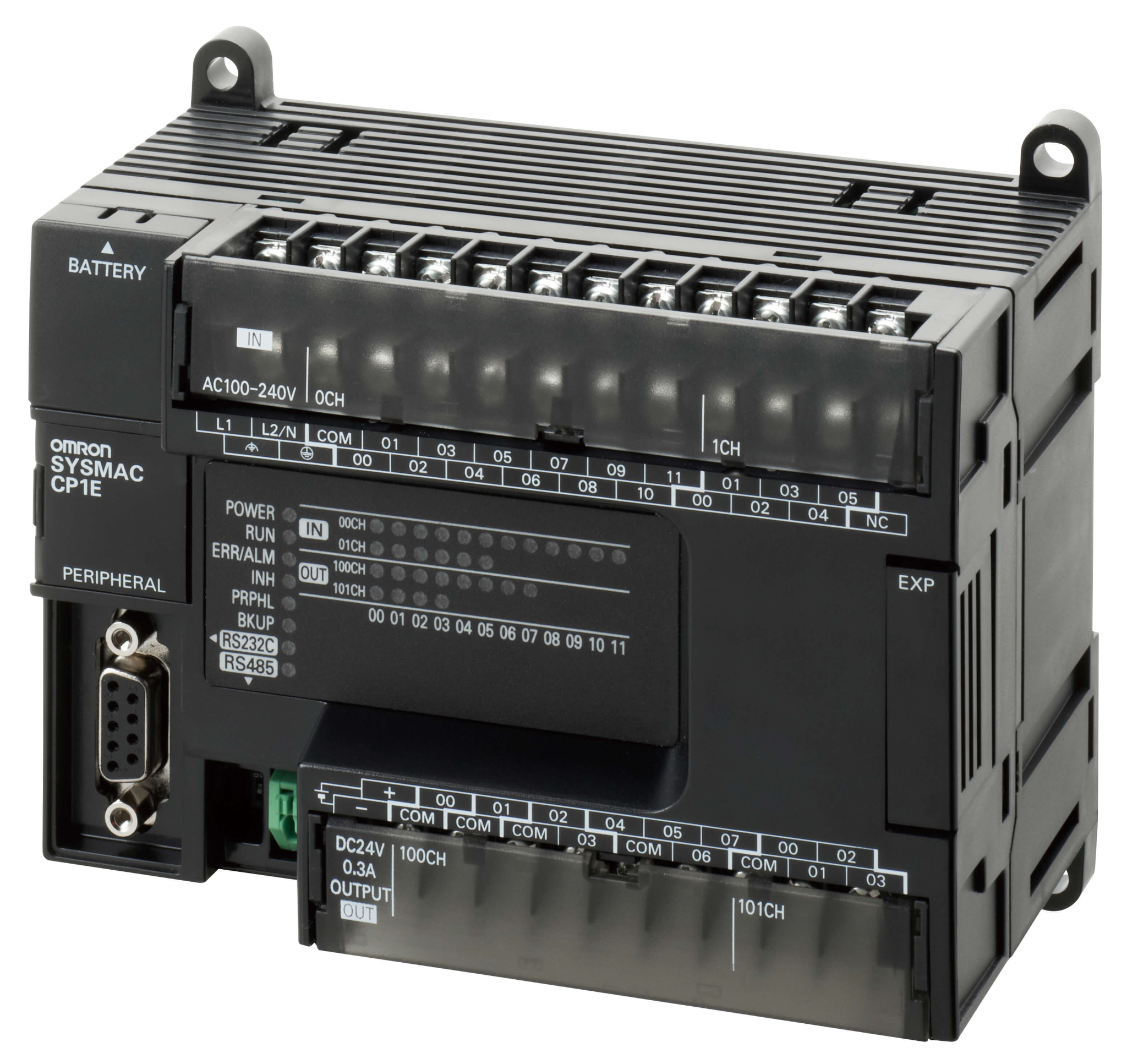

Figur 4. Kompakt PLC

Eng kompakt PLC ass e selbststännege Controller mat fixen Inputen, Ausgängen a Veraarbechtungsfunktiounen an enger Eenheet.Et ass fir kleng Automatisatiounsaufgaben entwéckelt, wou Plaz a Käschten limitéiert sinn.D'Figur weist wéi all Kontroll Funktiounen an engem eenzege Wunneng integréiert sinn.Kompakt PLCs sinn einfach ze installéieren an erfuerderen minimale Verkabelung.Si ginn allgemeng an einfache Kontrollpanelen a Standalone Maschinnen benotzt.Hir fixen Design mécht se gëeegent fir Uwendungen mat stabilen a gutt definéierten Ufuerderungen.Kompakt PLCs bidden zouverlässeg Kontroll ouni de Besoin fir Systemexpansioun.

Modular PLCs

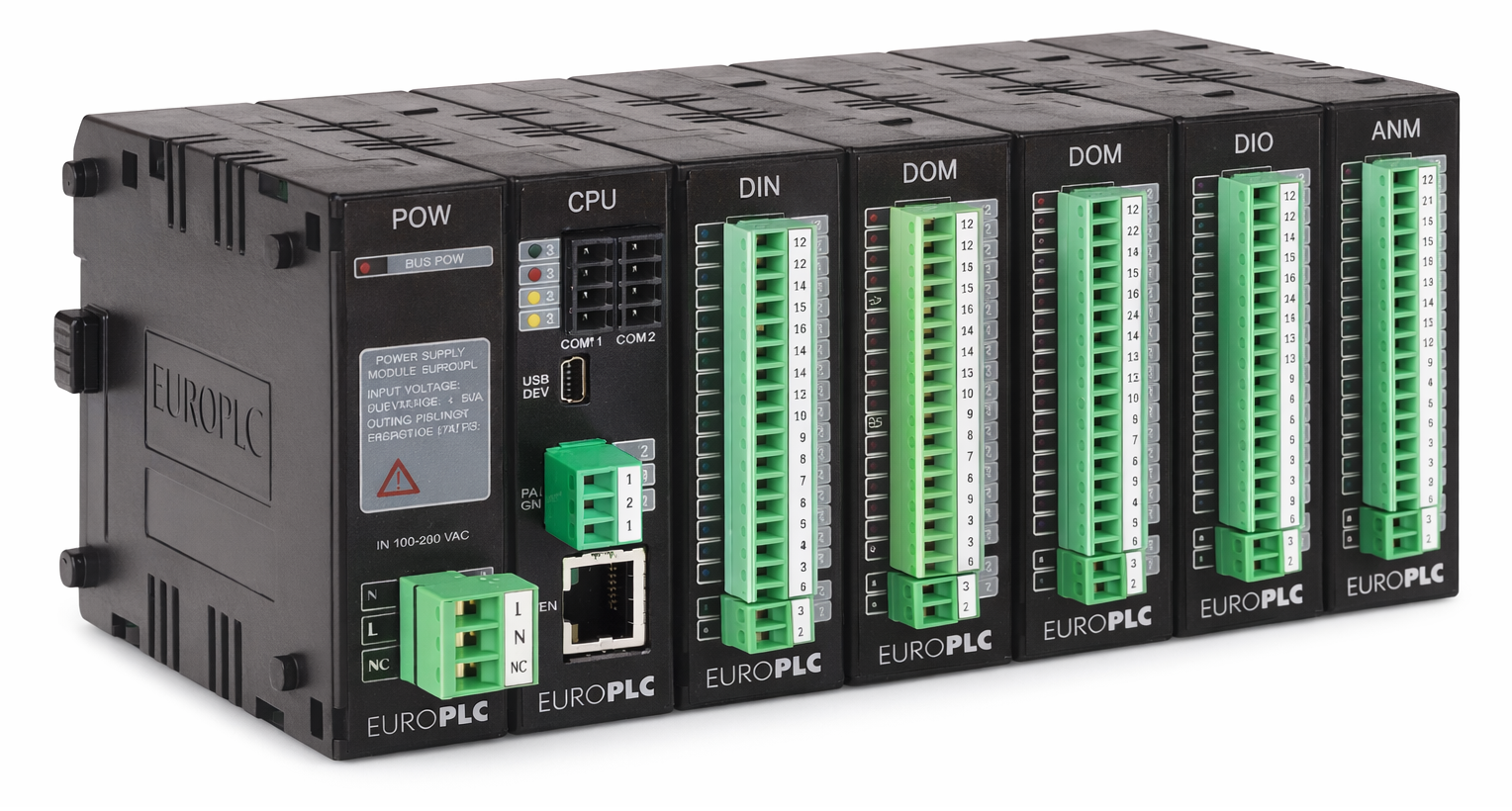

Figur 5. Modular PLC

E modulare PLC besteet aus separaten Moduler, déi mat engem zentrale Controller verbonne sinn.All Modul mécht eng spezifesch Funktioun, wéi Veraarbechtung oder Signalhandhabung.D'Figur illustréiert wéi d'Moduler niewentenee arrangéiert sinn fir e komplette System ze bilden.Modular PLCs erlaben Moduler ze addéieren oder ze läschen wann d'Systemfuerderunge änneren.Dës Flexibilitéit mécht se gëeegent fir mëttel bis grouss Automatisatiounssystemer.Expansioun kann gemaach ginn ouni de ganze Controller ze ersetzen.Modular PLCs ënnerstëtzen skalierbar an adaptéierbar Kontrollléisungen.

Rack-Mounted PLCs

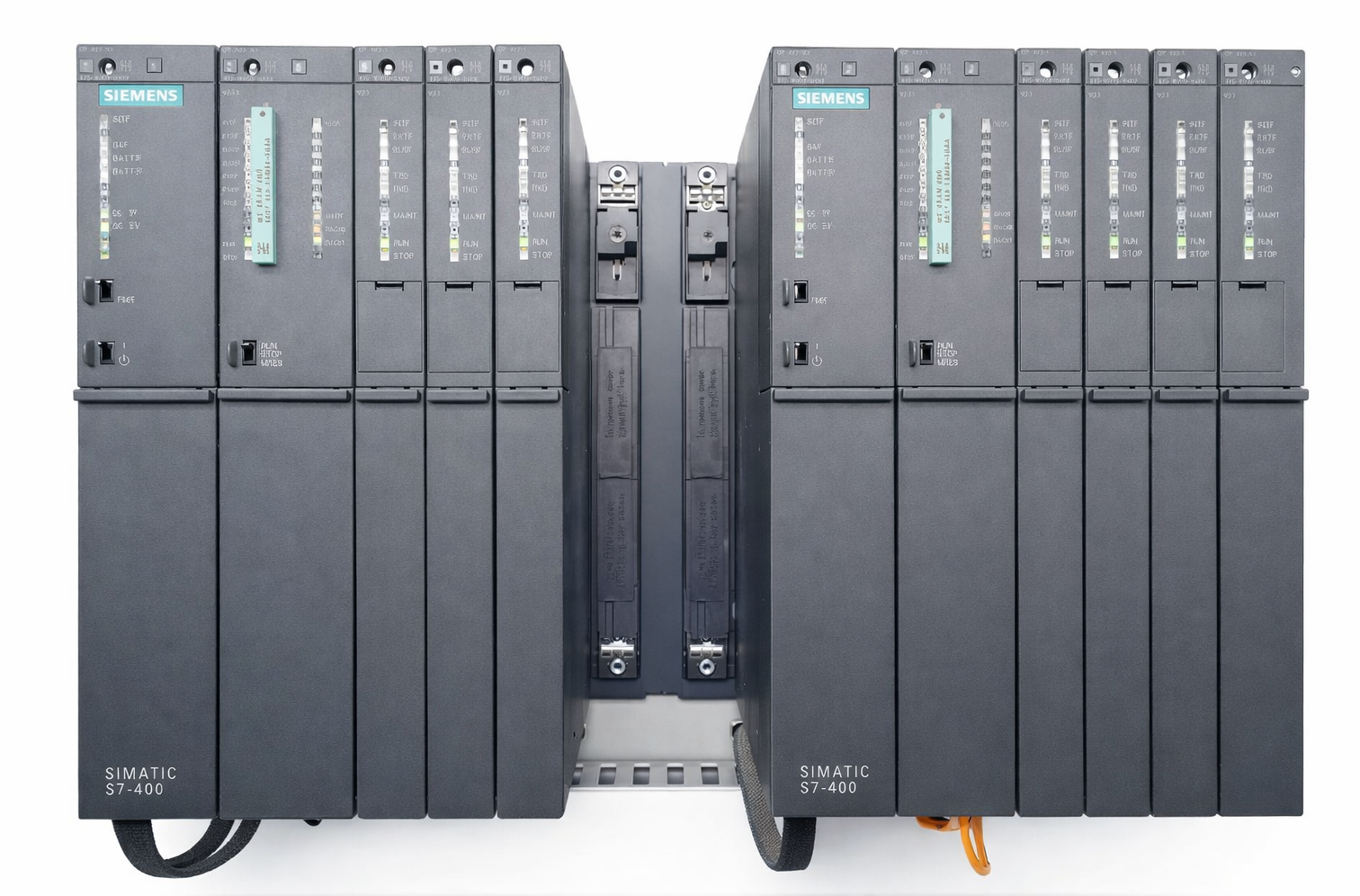

Figur 6. Rack-Mounted PLC

E Rack-mounted PLC ass en héije Kapazitéit Controller fir grouss Kontrollsystemer entwéckelt.Et benotzt en dedizéierten Rack fir verschidde funktionell Moduler an enger organiséierter Struktur ze halen.D'Figur weist Moduler installéiert an engem gemeinsame backplane bannent der Zännstaang.Rack-montéiert PLCs ënnerstëtzen grouss Zuel vu Signaler a komplexe Konfiguratiounen.Si gi fir Systemer gebaut déi héich Zouverlässegkeet a laangfristeg Operatioun erfuerderen.Dës Struktur erlaabt einfach Ënnerhalt a Modul Ersatz.Rack-montéiert PLCs si fir exigent Automatisatiounsëmfeld gëeegent.

Sécherheet PLCs

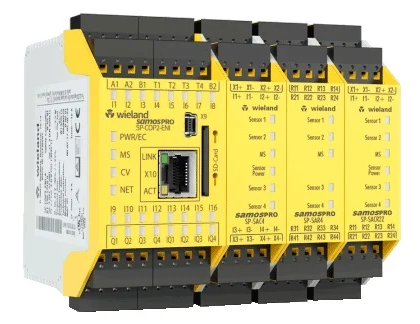

Figur 7. Sécherheet PLC

E Sécherheets-PLC ass e spezialiséierte Controller entwéckelt fir Sécherheetsbezunnen Kontrollfunktiounen ze handhaben.Et funktionnéiert separat vun der Standardkontrolllogik fir zouverlässeg Sécherheetsoperatioun ze garantéieren.D'Figur beliicht engagéiert Sécherheetsmoduler a Verbindungen déi fir Schutzaufgaben benotzt ginn.Sécherheet PLCs iwwerwaachen Signaler an erhalen sécher System Staaten wann anormal Konditiounen geschéien.Si gi mat Redundanz a Feelererkennungsfeatures gebaut.Sécherheets-PLCs garantéieren kontrolléiert a prévisibel Äntwerten a Sécherheetskritesch Systemer.

PLC Programméiersproochen

Ladder Logic (LD)

Ladder Logic (LD) ass eng grafesch PLC Programméierungssprooch modelléiert no traditionelle Relais Kontrollkreesser.Et duerstellt Kontroll Logik benotzt Rungs tëscht zwee vertikale Schinne arrangéiert, ähnlech ze elektresch Leeder Diagrammer.Kontakter a Spule ginn benotzt fir logesch Bedéngungen auszedrécken an Aktiounen op eng visuell Manéier ze kontrolléieren.Dës Struktur mécht Kontroll Relatiounen einfach ze erkenne an no.Leeder Logik weist kloer wéi logesch Konditiounen kombinéiert Kontroll Décisiounen ze Form.Wéinst sengem vertraute Layout ass et einfach ze liesen och fir Ufänger.LD gëtt wäit benotzt fir kloer an erhale PLC Kontrolllogik ze kreéieren.

Funktioun Block Diagram (FBD)

Function Block Diagram (FBD) ass eng blockbaséiert PLC Programméierungssprooch déi benotzt gëtt fir Kontrollfunktiounen visuell ze representéieren.Et organiséiert d'Kontrolllogik a funktionell Blöcke verbonne mat Signallinnen.All Block mécht eng spezifesch Operatioun wéi Logikveraarbechtung, Verglach oder Signalmanipulatioun.D'Verbindungen tëscht de Blocken weisen wéi d'Daten duerch d'Kontrolllogik fléissen.Dës visuell Struktur hëlleft komplex Kontroll Relatiounen vereinfachen.FBD ass gutt geegent fir logesch a kontinuéierlech Kontrollfunktiounen ze representéieren.Et bitt e kloeren a strukturéierte Wee fir PLC Programmer ze bauen.

Strukturéiert Text (ST)

Strukturéiert Text (ST) ass eng héich-Niveau, text-baséiert PLC Programméierungssprooch.Et beschreift Kontrolllogik mat liesbaren Aussoen, déi an engem strukturéierte Format arrangéiert sinn.Dës Approche erlaabt komplex Konditiounen a Berechnungen kloer ausgedréckt ginn.Strukturéierten Text ass nëtzlech wann Kontrolllogik präzis mathematesch oder logesch Ausdréck erfuerdert.De schrëftleche Format hëlleft d'Logik an enger propperer a logescher Uerdnung ze organiséieren.Et gëtt allgemeng an fortgeschratt an datedriven Kontrollapplikatiounen benotzt.

Instruktiounslëscht (IL)

Instruction List (IL) ass eng Low-Level PLC Programméierungssprooch baséiert op kuerzen textuelle Kommandoen.Et representéiert Kontrolllogik als eng Sequenz vun Instruktiounen, déi an enger definéierter Uerdnung ausgefouert ginn.All Instruktioun mécht eng spezifesch Operatioun op Kontrolldaten.Dëst Format ass kompakt an enk ausgeriicht mat wéi Kontrollinstruktiounen intern veraarbecht ginn.IL gëtt eng direkt a strukturéiert Manéier Basis Kontroll Logik auszedrécken.Et hëlleft de Flux vun eenzelne Kontroll Operatiounen ze illustréieren.Instruktiounslëschte konzentréiere sech op präzis an uerdentlech Logik Representatioun.

Sequential Function Chart (SFC)

Sequential Function Chart (SFC) ass eng PLC Programméierungssprooch déi benotzt gëtt fir Kontrolllogik a sequentiell Schrëtt ze organiséieren.Et representéiert Prozesser als eng Serie vu definéierte Stadien, déi duerch Iwwergäng verbonne sinn.All Schrëtt definéiert e spezifesche Betribsstaat bannent der Kontrollsequenz.Transitioune weisen op d'Konditiounen déi néideg sinn fir vun engem Schrëtt op deen nächsten ze goen.Dës Struktur mécht de Gesamtprozessfloss einfach ze verstoen.SFC ass ideal fir Multi-Step Kontrollsequenzen ze organiséieren.Et hëlleft d'Struktur vun der komplexer Prozesskontrolllogik ze vereinfachen.

PLC Input an Output Apparater

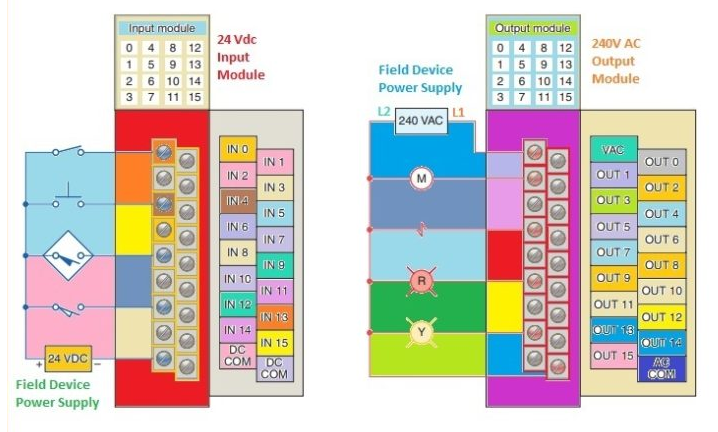

Figur 8. PLC Input- an Output Apparater

PLC Input an Output Geräter sinn extern Komponenten déi de Controller mam kierperleche Prozess verbannen.Input Geräter schécken Signaler vum Feld op d'PLC, während Ausgangsapparater Kontrollsignaler vun der PLC kréien.Wéi an der Figur gewisen, enthalen Input Geräter Sensoren a Schalter déi kierperlech Konditiounen erkennen.Ausgangsapparater enthalen Aktuatoren, Indikatoren a Motoren déi Aktiounen ausféieren.D'Diagramm illustréiert wéi Feldsignaler tëscht Geräter an dem Controller geréckelt ginn.Dës Interaktioun erlaabt der PLC de Prozess ze iwwerwaachen an ze beaflossen.Input- an Ausgangsgeräter bilden d'Kommunikatiounsverbindung tëscht Automatisatiounslogik an Ausrüstung.

Virdeeler vun Benotzen PLCs

PLCs bidden verschidde Schlësselvirdeeler déi se ideal maachen fir industriell Automatioun.

• Héich Zouverlässegkeet a stabil Operatioun an haarden Ëmfeld

• Flexibel Kontroll Logik datt duerch Software geännert ginn

• Reduzéiert wiring am Verglach zu Relais-baséiert Kontroll Systemer

• Méi séier Troubleshooting duerch diagnostesch Funktiounen

• Einfach Skalierbarkeet fir Systemexpansioun z'ënnerstëtzen

Uwendungen vun PLCs

1. Fabrikatioun an Assemblée Linnen

PLCs kontrolléieren conveyors, Maschinnen, an automatiséiert Aarbechtsstatiounen.Si garantéieren synchroniséiert Operatioun a konsequent Produktiounsausgang.Hir Zouverlässegkeet ënnerstëtzt kontinuéierlech Fabrikatiounsprozesser.

2. Prozess Industrien

A Prozessanlagen verwalten PLCs Variablen wéi Niveau, Flow an Temperatur.Si hëllefen stabil Operatiounsbedingunge z'erhalen.Dës Kontroll verbessert Produktkonsistenz a Prozesssécherheet.

3. Bauautomatisatiounssystemer

PLCs gi benotzt fir Beliichtung, Belëftung an Zougangssystemer ze kontrolléieren.Si erméiglechen eng zentraliséiert Iwwerwaachung vu Bauoperatiounen.Dëst verbessert d'Energieeffizienz an d'Systemkoordinatioun.

4. Power an Utility Systemer

PLCs iwwerwaachen a kontrolléieren elektresch an Utilityausrüstung.Si ënnerstëtzen zouverlässeg Operatioun vun Ënnerstatiounen a Behandlungsanlagen.Hir séier Äntwert verbessert System Stabilitéit.

5. Transport an Infrastruktur

PLCs verwalten Signalisatioun, Iwwerwaachung an Hëllefssystemer.Si hëllefen eng sécher a prévisibel Operatioun z'erhalen.Dëst ënnerstëtzt grouss-Skala Infrastruktur Zouverlässegkeet.

PLC vs SCADA vs DCS

Parameter	PLC eng	SCADA	DCS
Primär Roll	Direkt Kontroll	Iwwerwachung an Iwwerwaachung	Verdeelt Prozess Kontroll
System Niveau	Feld-Niveau	Iwwerwaachungsniveau	Prozess Niveau
Kontroll Ausféierung	Jo	Nee	Jo
Systemarchitektur	Zentraliséiert	Zentraliséiert Iwwerwaachung	Verdeelt
Typesch Kontroll Ëmfang	Maschinn oder Zell	Ganz Planz Vue	Prozess Unitéiten
Daten Ëmgank	Kontroll Daten	Grouss-Skala Daten	Kontroll an Daten
Benotzer Interface	Minimal	Grafesch HMI	Integréiert HMI
System Komplexitéit	Niddreg bis mëttel	Mëttelméisseg	Héich
Network Ofhängegkeet	Niddereg	Héich	Héich
Redundanz Ënnerstëtzung	Limitéiert	Software-baséiert	Gebaut-an
Erweiderung Method	Modular I/O	Software Skala	Verdeelt Wirbelen
Konfiguratioun Focus	Logik Kontroll	Visualiséierung	Prozess Koordinatioun
Ënnerhalt Focus	Hardware Logik	Software an Daten	System-breet
Integratioun Roll	Kontroll Node	Iwwerwaachungsschicht	Kär Kontroll System

Conclusioun

PLCs funktionnéieren duerch kontinuéierlech Inputen ze liesen, Logik ze veraarbechten, an Ausgänge aktualiséieren fir Maschinnen präzis a konsequent ze kontrolléieren.Hir Hardware Struktur, flexibel Controller Typen, a standardiséierte Programméierungssprooche léisst Iech Systemer fir kleng a grouss Automatisatiounsaufgaben designen.Andeems Dir Sensoren an Aktuatoren verbënnt fir Logik ze kontrolléieren, ginn PLCs Iech direkt Kontroll iwwer Prozesser.Hir Zouverlässegkeet, Flexibilitéit, a breet Notzung iwwer d'Industrie maachen se zu enger Kärtechnologie an der industrieller Automatioun.
