Piezoelektresch Transducer: Aarbechtsprinzip, Konstruktioun, Typen, Charakteristiken an Uwendungen

E piezoelektresche Transducer léisst Iech mechanesch Kraaft an en elektrescht Signal konvertéieren, oder elektresch Energie a mechanesch Bewegung.An dësem Artikel léiert Dir wat e piezoelektresche Transducer ass, wéi et gebaut ass a wéi et funktionnéiert.Dir wäert och seng gemeinsam Zorte gesinn, Schlëssel Charakteristiken, an Uwendungen.

Katalog

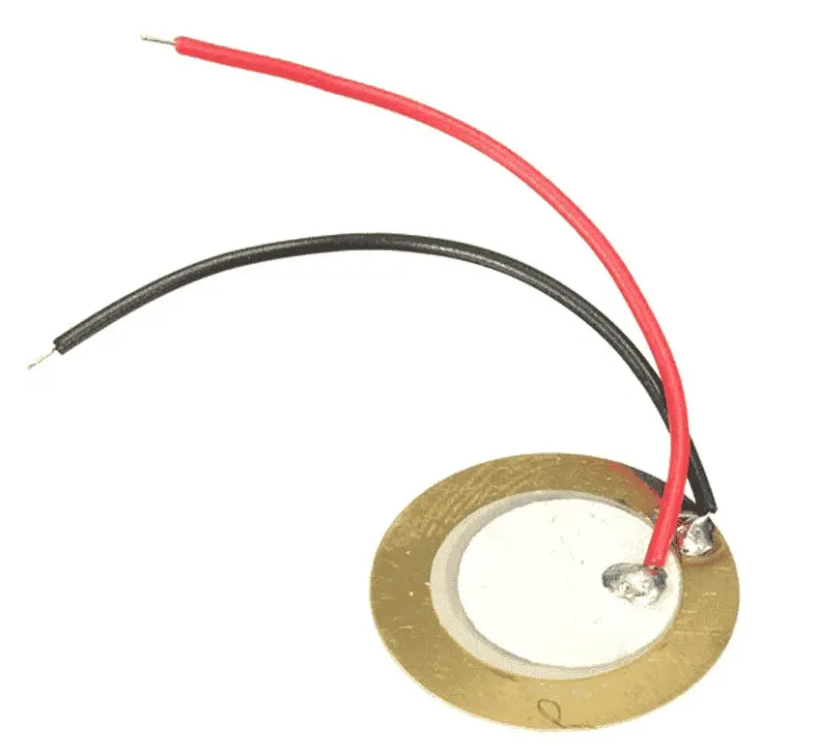

Figur 1. Piezoelektresch Transducer (Piezo Disc Element)

Wat ass e Piezoelektreschen Transducer?

E piezoelektresche Transducer ass en Apparat dat mechanesch Kraaft an elektresch Energie konvertéiert, oder elektresch Energie a mechanesch Bewegung.Et funktionnéiert mat engem speziellen Material dat eng kleng Spannung generéiert wann et gedréckt, gebéit oder vibréiert gëtt.Wéinst dëser Eegeschafte gëtt et allgemeng benotzt fir Drock, Schwéngung, Toun oder Bewegung z'entdecken.Déi einfach Disc-Typ Struktur mat verbonne Leitungen, wéi allgemeng a praktesche Setups gesi ginn, erlaabt mechanesch Bewegung einfach an en elektrescht Signal fir Miess- oder Kontrollapplikatiounen ëmgewandelt ze ginn.

Bau vun engem Piezoelektreschen Transducer

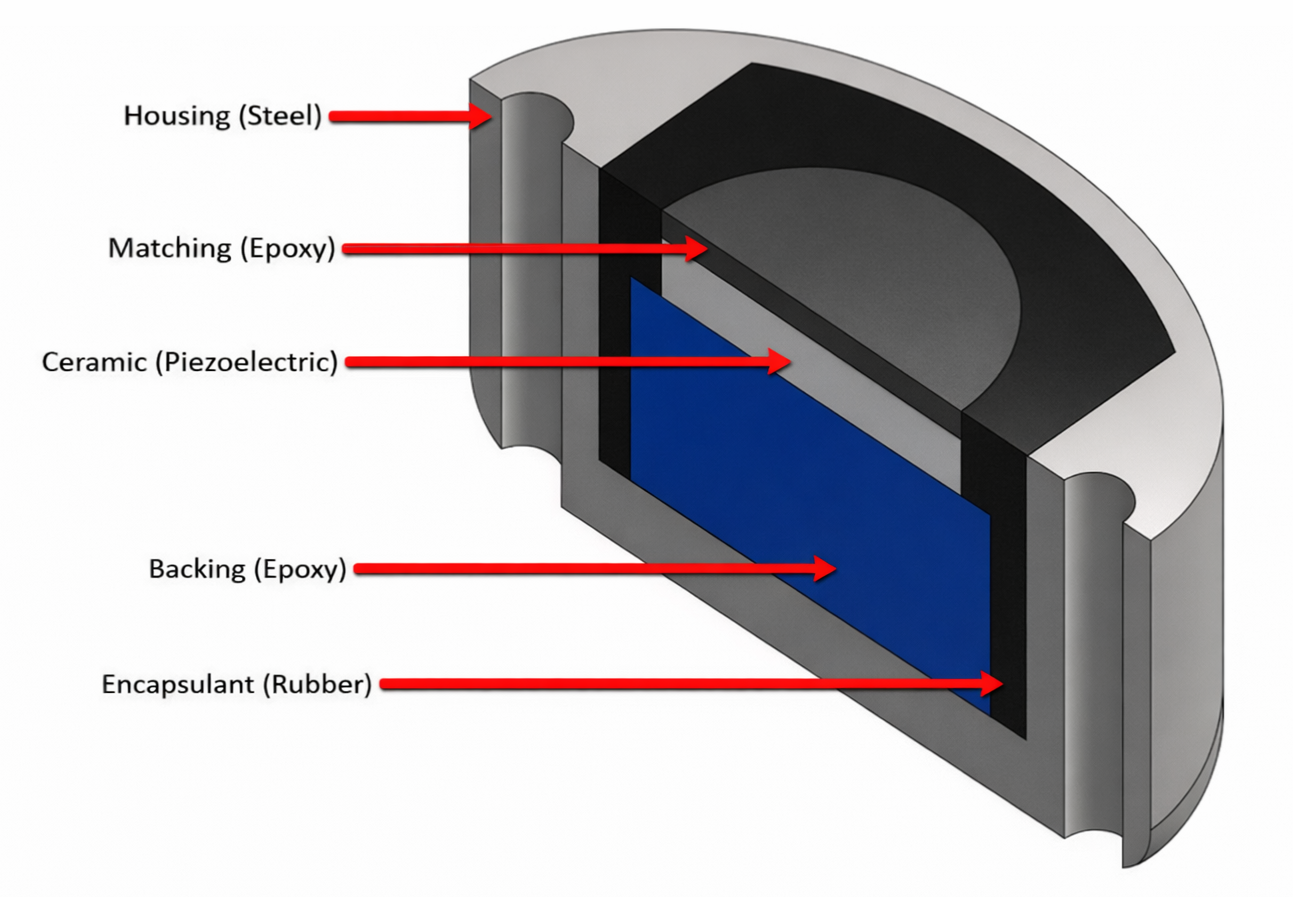

Figur 2. Bau vun engem Piezoelectric Transducer

•Gehäuse (Stol)

Bitt mechanesch Kraaft a schützt den Transducer vu externe Schued.

•Passende Layer (Epoxy)

Hëlleft mechanesch Energie effizient op dat piezoelektrescht Element ze transferéieren a verbessert d'Signalleistung.

•Piezoelektresch Keramik

Den aktive Sensingelement dat eng elektresch Spannung generéiert wann Drock oder Schwéngung applizéiert gëtt.

•Backing Layer (Epoxy)

Absorbéiert ongewollt Schwéngungen a kontrolléiert d'Äntwert vum Transducer.

•Encapsulant (Gummi)

Sielt d'Struktur a schützt se vu Feuchtigkeit, Staub an Ëmwelteffekter.

Aarbechtsprinzip vum Piezoelektreschen Transducer

Den Aarbechtsprinzip vun engem piezoelektresche Transducer baséiert op der Fäegkeet vu bestëmmte Materialien op mechanesch Stress an elektresch Energie ze reagéieren.Bannen am Material verschwannen elektresch Ladungen wann Kraaft oder Spannung ugewannt gëtt.Dëst Verhalen erschéngt an zwou verbonne Formen, bekannt als den direkten piezoelektreschen Effekt an den inverse piezoelektreschen Effekt.All Effekt erkläert wéi Energie vun enger Form an eng aner ëmgewandelt gëtt.

Direkten piezoelektreschen Effekt

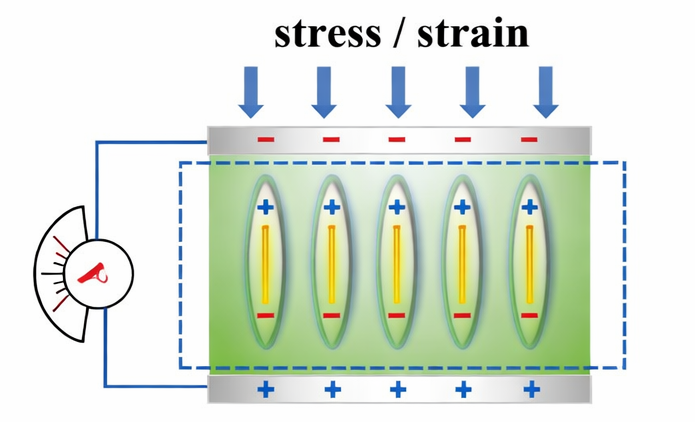

Figur 3. Direkten Piezoelectric Effekt

Am direkten piezoelektresche Effekt gëtt mechanesch Stress oder Belaaschtung op dat piezoelektrescht Material ugewannt.Wéi an der Figur gewisen, Drécken oder Luede vum Material verursaacht déi intern elektresch Ladungen aus hiren normalen Positiounen ze verschwannen.Dës Laden Trennung schaaft positiv an negativ Flächen op de Géigendeel Säiten vum Material.Als Resultat gëtt eng kleng elektresch Spannung iwwer d'Elektroden generéiert.D'Ausgangsspannung klëmmt wéi déi ugewandt Kraaft oder Schwéngung méi staark gëtt, wat den Transducer erlaabt Drock, Kraaft oder Bewegung präzis ze spieren.

Inverse piezoelektreschen Effekt

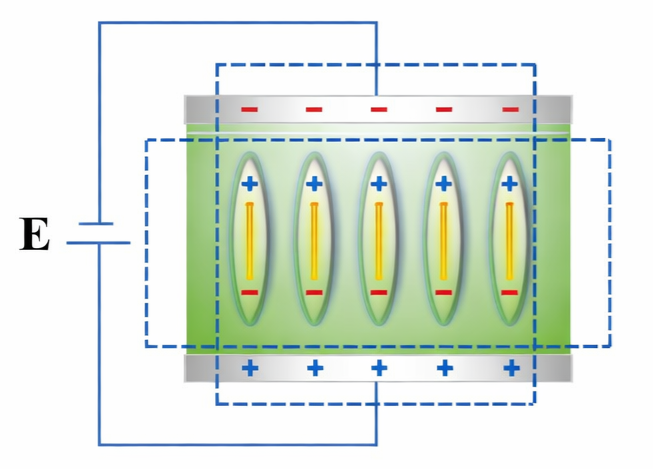

Figur 4. Inverse Piezoelectric Effekt

Am inverse piezoelektreschen Effekt geschitt d'Energiekonversioun an der entgéintgesate Richtung.Eng extern elektresch Spannung gëtt op dat piezoelektrescht Material ugewannt.Wéi an der Figur illustréiert, zwéngt dat ugewandt elektrescht Feld déi intern Ladungen nei ausgeriicht.Dës Realignment bewierkt datt d'Material d'Form liicht ännert andeems d'Ausdehnung oder d'Kontraktioun.Déi kierperlech Deformatioun produzéiert mechanesch Bewegung oder Schwéngung, wat de piezoelektresche Transducer erméiglecht, Bewegung, Toun oder Ultraschallwellen ze generéieren.

Elektresch Charakteristiken vun Piezoelectric Transducers

Parameter	Spezifizéierung
Ausgangssignal Typ	AC Volt generéiert aus mechanesch Stress
Elektresch Ausgangsmodus	Lademodus oder Spannungsmodus Operatioun
Ausgangsspannungsbereich	10 mV bis 100 V Peak ofhängeg vun der Kraaft an Gréisst
Charge Sensibilitéit	1 pC pro N bis 1000 pC pro N
Spannungsempfindlechkeet	1 mV pro N bis 50 mV pro N
Quell Kapazitéit	100 pF bis 50 nF
Quell Impedanz	Ganz héich, typesch iwwer 1 Megaohm
Intern Resistenz	Méi wéi 10 Gigaohms
Frequenz Äntwert Range	1 Hz bis 10 MHz ofhängeg vum Design
Resonanz Frequenz	1 kHz bis 5 MHz typesch
Anti Resonanz Frequenz	E bësse méi héich wéi Resonanz Frequenz
Ausgangsimpedanz bei Resonanz	Niddereg Impedanz um Resonanzpunkt
Ausgangsimpedanz bei Anti Resonanz	Ganz héich Impedanz bei Antiresonanz Punkt
Statesch Mooss Kapazitéit	Net gëeegent fir richteg DC Miessung
Entladungszäit Konstant	Millisekonnen op Sekonnen baséiert op Laascht Resistenz
Signal Polaritéit	Hänkt Stress Richtung an Material Orientéierung
Dielektresch Konstant	100 bis 5000 ofhängeg vum Material
Betribsspannung als Aktuator	10 V bis 1000 V AC oder DC
Stroumverbrauch	Ganz niddereg am Sensor Modus
Kaméidi Niveau	Ganz niddereg intrinsesch elektresch Geräischer
Kabel Empfindlechkeet	Héich, beaflosst vun der Kabelkapazitanz
Néideg Signal Konditioun	Ladeverstärker oder Héichimpedanzspannung Verstärker
Temperatur Stabilitéit	Mëttelméisseg, variéiert jee no Piezomaterial
Elektresch Verloscht Faktor	Niddereg op Betribsfrequenz
Isolatioun Resistenz	Typesch méi wéi 10 Gigaohms
Output Linearitéit	Héich bannent bewäertte mechanesche Grenzen

Aarte vu Piezoelektreschen Transducer

Piezoelektresch Transducer kommen a verschiddenen Typen, jidderee entwéckelt fir Bewegung, Drock, Toun oder Schwéngung fir spezifesch Miess- a Kontrollapplikatiounen ze sennen oder ze produzéieren.

Piezoelektresche Beschleunigungsmeter Transducer

E piezoelektresche Beschleunigungsmeter Transducer gëtt benotzt fir Beschleunigung a Schwéngung ze moossen.Et funktionnéiert andeems d'mechanesch Bewegung an en elektrescht Signal ëmgewandelt gëtt wann de Sensor bewegt.Am Verglach mat Drock- oder Kraafttransducer ass et méi empfindlech fir séier Ännerungen an Héichfrequenz Vibrationen.Dëst mécht et gëeegent fir Maschinn Iwwerwaachung a Schwéngungsanalyse.Et gëtt allgemeng an industriellen a strukturelle Gesondheetssystemer benotzt.

Piezoelectric Pressure Transducer

E piezoelektreschen Drocktransducer moosst dynamesch Drockännerungen a konvertéiert se an en elektreschen Ausgang.Et reagéiert séier op séier Drockvariatiounen, am Géigesaz zu statesche Drocksensoren.Am Verglach mat Kraafttransducer ass et speziell fir Flëssegkeets- a Gasdrockmessung entworf.Et gëtt dacks a Verbrennungsmotoren an hydraulesche Systemer benotzt.Héich Frequenz Äntwert ass säin Haaptvirdeel.

Piezoelectric Force Transducer

E piezoelektresche Kraafttransducer moosst ugewandte Kraaft oder Belaaschtung duerch Ladungsgeneratioun.Wann Kraaft ugewannt gëtt, produzéiert dat piezoelektrescht Element en elektrescht Signal proportional zu der Belaaschtung.Am Verglach mat Beschleunigungsmeter konzentréiert se sech op direkt Kraaft anstatt Bewegung.Et funktionnéiert gutt an der dynamescher Kraaftmessung.Dës Zort gëtt wäit an Testen an Impaktmessung benotzt.

Piezoelektresch Ultrasonic Transducer

E piezoelektresche Ultraschalltransducer generéiert an detektéiert Ultraschallwellen.Et konvertéiert elektresch Energie an héichfrequenz Tounwellen a kritt reflektéiert Signaler.Am Verglach mat Mikrofonen funktionnéiert et mat vill méi héije Frequenzen iwwer mënschlecht Gehör.Dëst erlaabt genee Sensing, Imaging, an Distanzmessung.Et gëtt allgemeng a medizinesche Ultraschall an industrieller Inspektioun benotzt.

Piezoelektresch Aktuator Transducer

E piezoelektresche Aktuatortransducer konvertéiert elektresch Energie a präzis mechanesch Bewegung.Wann d'Spannung ugewannt gëtt, erweidert se oder kontraktéiert sech fir Bewegung ze kreéieren.Am Géigesaz zu Sensor-Typ Transducer gëtt et haaptsächlech fir Aktuatioun benotzt anstatt Messung.Et bitt ganz kleng, awer präzis Verdrängung.Dëst mécht et ideal fir Präzisiounspositionéierungssystemer.

Piezoelektresche Mikrofon Transducer

E piezoelektresche Mikrofontransducer konvertéiert Tounvibrationen an elektresch Signaler.Schallwellen verursaachen dat piezoelektrescht Material ze vibréieren a Spannung ze generéieren.Am Verglach mat Ultraschalltransducer funktionnéiert et am hörbaren Frequenzbereich.Et ass einfach am Design an erfuerdert keng extern Kraaft fir ze senséieren.Dësen Typ gëtt allgemeng a Basis Audio an akustesch Detektiounssystemer benotzt.

Piezoelektresch Ignition Transducer

E piezoelektresche Zündtransducer generéiert Héichspannung wann mechanesch Kraaft ugewannt gëtt.Dréckt oder schloen d'Element produzéiert e Funken ouni extern Kraaft.Am Verglach mat anere piezoelektresche Transducer konzentréiert se sech op Spannungsgeneratioun anstatt op Sensing.Dëst mécht et zouverlässeg fir Zündungszwecker.Et ass wäit an Gas Briqueten an ignition Systemer benotzt.

Uwendungen vun Piezoelectric Transducer

Piezoelektresch Transducer gi wäit an der moderner Technologie benotzt well se präzis mechanesch Energie an elektresch Signaler konvertéieren fir Sensing, Messung a Kontroll iwwer vill Industrien.

Medizinesch Ultraschallsystemer

Piezoelektresch Transducer gi wäit an Ultraschallmaschinne benotzt.Si generéieren héichfrequenz Tounwellen a kréien déi reflektéiert Signaler fir Biller ze bilden.Dëst hëlleft Dokteren sécher intern Kierper Strukturen gesinn.Si sinn zouverlässeg a reagéieren ganz séier.

Vibratioun an Zoustand Iwwerwachung

Dës Transducer gi benotzt fir Schwéngungen a Maschinnen a Strukturen z'entdecken.Mechanesch Schwéngung gëtt an en elektrescht Signal fir Analyse ëmgewandelt.Dëst hëlleft fréi Feeler bei Motoren, Pompelen a Motoren z'identifizéieren.Et verbessert Sécherheet a reduzéiert Ënnerhaltskäschte.

Drock Mooss Systemer

Piezoelektresch Transducer moossen séier verännerend Drock a Gasen a Flëssegkeeten.Si funktionnéieren gutt wou Drockverännerungen mat héijer Geschwindegkeet optrieden.Dëst mécht se gëeegent fir Motoren an hydraulesch Systemer.Si ginn net fir stännegen oder statesche Drock benotzt.

Kraaft an Impakt Miessung

Si gi benotzt fir Kraaft, Belaaschtung an Impakt ze moossen.Wann Kraaft ugewannt gëtt, gëtt eng elektresch Ladung produzéiert.Dëst erlaabt eng korrekt Messung vun dynamesche Kräfte.Si sinn heefeg bei Testen a Materialanalyse.

Sound an akustesch Geräter

Piezoelektresch Transducer ginn a Mikrofonen, Buzzers a Sound Pickups benotzt.Tounvibrationen verursaachen d'Material en elektrescht Signal ze generéieren.Si sinn einfach am Design a ganz haltbar.Dës Geräter sinn allgemeng an der Konsumentelektronik.

Ignition a Spark Generatioun

An Zündsystemer generéiere piezoelektresch Transducer héich Spannung wann se gedréckt ginn.Dës Spannung erstellt e Funken ouni extern Kraaft ze brauchen.Si ginn allgemeng a Gasbrenner an Uewen benotzt.Den Design ass einfach an héich zouverlässeg.

Virdeeler an Aschränkungen vun Piezoelectric Transducer

Virdeeler vun Piezoelectric Transducer

• Si sinn héich empfindlech op kleng Verännerungen a Kraaft a Schwéngung.

• Si reagéieren séier op dynamesch Signaler.

• Si schaffen iwwer eng breet Frequenzbereich.

• Hir Gréisst ass kleng a liicht.

• Si brauchen net extern Muecht am Sensing Modus.

• Si sinn haltbar an zouverlässeg an härten Konditiounen.

Aschränkungen vun Piezoelectric Transducer

• Si kënnen net statesch oder stänneg Kräfte moossen.

• Si verlaangen speziell Signal Konditioun Kreesleef.

• Hir Ausgang gëtt duerch Temperaturännerungen beaflosst.

• D'Ausgabsignal ass normalerweis ganz kleng.

• Verschidde Materialien kënnen ënner héije Stress knacken.

Piezoelektresch Transducer vs Aner Transducer

Spezifizéierung	Piezoelektresch Transducer	Strain Gauge Transducer	Kapazitiven Transducer	Induktiv Transducer	Optesch Transducer
Mooss Quantitéit	Kraaft, Drock, Schwéngung	Strain a Kraaft	Verdrängung, Drock	Positioun, Verréckelung	Liicht, Positioun, Vitesse
Operatiounsprinzip	Piezoelektreschen Effekt	Resistenz änneren	Kapazitéit änneren	Elektromagnetesch Induktioun	Liicht Modulatioun
Ausgangssignal Typ	Spannung oder Ladung	Resistenz änneren	Kapazitéit änneren	Spannung	Spannung oder Stroum
Statesch Mooss Kapazitéit	Net gëeegent	Gëeegent	Gëeegent	Gëeegent	Gëeegent
Dynamesch Mooss Kapazitéit	exzellent	Gutt	Mëttelméisseg	Gutt	exzellent
Typesch Sensibilitéit	Héich	Mëttelméisseg	Ganz héich	Mëttelméisseg	Ganz héich
Frequenzbereich	1 Hz bis iwwer 1 MHz	Bis zu 10 kHz	Bis zu 100 kHz	Bis zu 50 kHz	Iwwer 1 MHz
Äntwert Zäit	Ganz séier ënner 1 Mikrosekonn	Lues bis mëttelméisseg	Schnell	Mëttelméisseg	Extrem séier
Ausgangsimpedanz	Ganz héich iwwer 1 Mohm	Niddreg ëm 120 bis 350 Ohm	Héich	Niddereg	Niddereg
Temperaturempfindlechkeet	Mëttelméisseg	Héich	Mëttelméisseg	Niddereg	Niddereg
Signal Conditioun néideg	Néideg	Néideg	Néideg	Néideg	Minimal
Kraaft Noutwendegkeete	Keng extern Kraaft fir Sensing	Verlaangt excitation Volt	Verlaangt excitation Volt	Verlaangt excitation Volt	Verlaangt Muecht Quell
Gréisst a Gewiicht	Ganz kleng a liicht	Kleng	Kleng	Mëttelméisseg	Kleng
Ëmweltfrëndlechkeet	Héich	Mëttelméisseg	Mëttelméisseg	Héich	Mëttelméisseg
Uwendungen	Vibratioun Iwwerwaachung, Ultraschall	Laaschtzellen, Gewiichtsystemer	Positioun an Niveau Sensing	Proximitéit a Positioun Sensing	Encoder, Fasersensoren

Conclusioun

Piezoelektresch Transducer funktionnéieren duerch direkt an invers piezoelektresch Effekter fir Bewegung an elektresch Signaler ze sennen oder ze produzéieren.Si bidden héich Empfindlechkeet, séier Äntwert, a breet Frequenz Operatioun fir dynamesch Miessunge wéi Schwéngung, Drock, Kraaft, an Toun.Verschidde Typen gi fir Sensing, Aktuatioun an Zündzwecker a ville Industrien benotzt.Wéi och ëmmer, si sinn net gëeegent fir statesch Miessunge a erfuerderen eng richteg Signalkonditioun.
