Open Loop vs Closed Loop System: Schlëssel Differenzen, Aarbecht, Virdeeler an Uwendungen

Open Loop a Closed Loop Systemer erkläre wéi e System reagéiert wann Dir en Input gitt.An dësem Artikel léiert Dir wat all System mécht, wéi et funktionnéiert, a firwat Feedback wichteg ass fir d'Resultater ze kontrolléieren.Dir gesitt och wéi hir Komponenten an Uwendungen ënnerscheeden.Dëst mécht et méi einfach fir Iech ze verstoen wou all System allgemeng benotzt gëtt.

Katalog

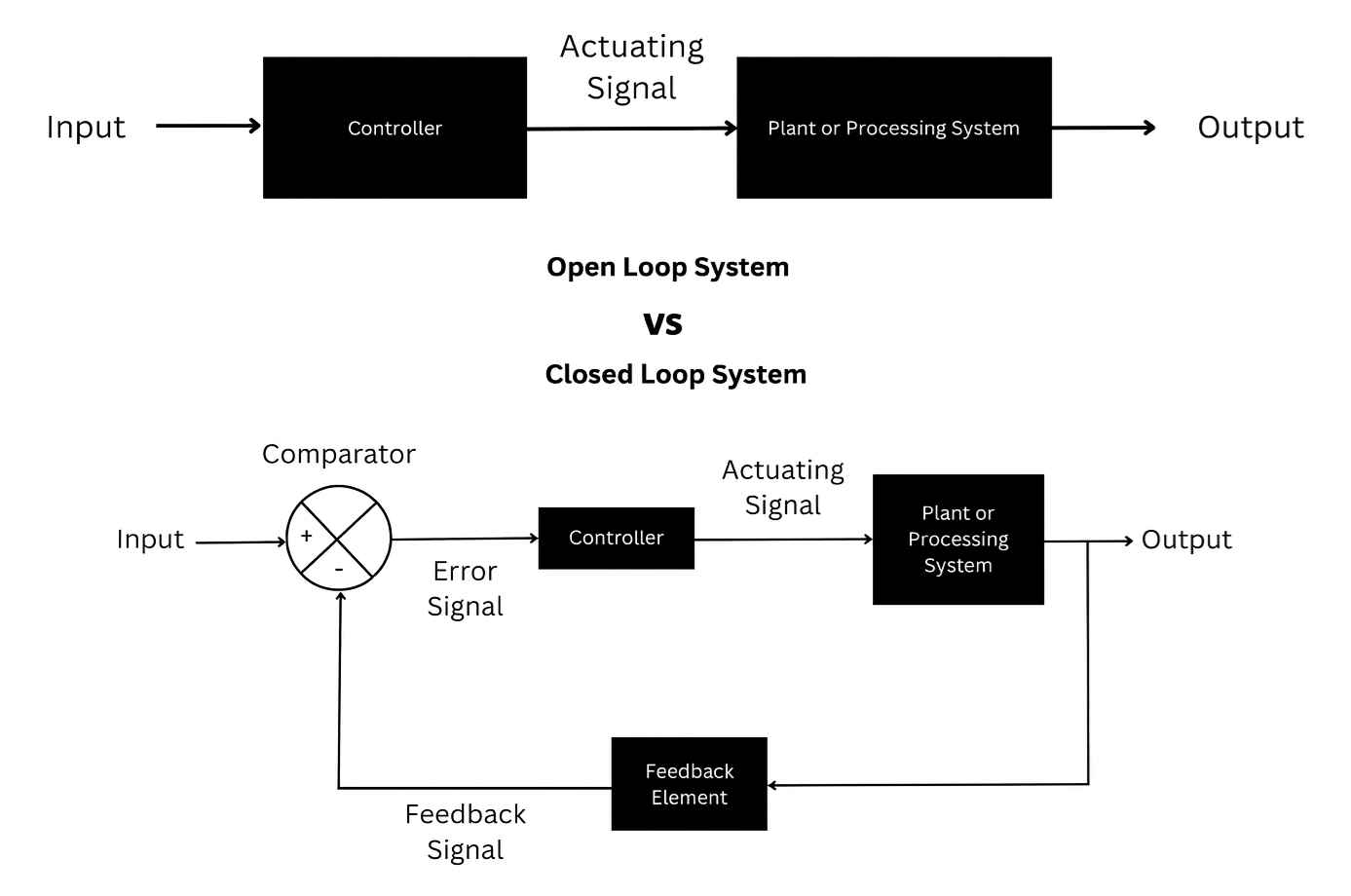

Figur 1. Open Loop vs Closed Loop System

Wat ass en Open Loop System?

En Open Loop System ass eng Aart vu Kontrollsystem an deem den Ausgang net iwwerwaacht oder mam Input verglach gëtt.D'Kontrollaktioun gëtt eleng applizéiert baséiert op dem gegebene Input, ouni dat aktuellt Resultat vum System ze berücksichtegen.Well et kee Feedbackmechanismus gëtt, kann de System net eleng Feeler erkennen oder korrigéieren.All Variatioun oder Stéierung beaflosst direkt den Ausgang ouni Upassung.D'Systemverhalen hänkt ganz vu virdefinéierten Astellungen oder Kalibrierung of.Open Loop Kontrollsystemer sinn typesch definéiert duerch hir Einfachheet an de Mangel u automatescher Feelerkorrektur.

Wat ass e Closed Loop System?

E zouenen Loop System ass e Kontrollsystem dee kontinuéierlech den aktuellen Output mat dem gewënschten Input mat Feedback vergläicht.Den Ënnerscheed tëscht Input an Output, genannt Feeler Signal, bestëmmt d'Kontrollaktioun.Dëse Feedback-baséiert Verglach erlaabt de System automatesch op Ofwäichungen z'äntwerten.De Controller passt seng Ausgang un fir de Feeler ze reduzéieren oder ze eliminéieren.Als Resultat hält de System méi enk Ausrichtung mat der gewënschter Leeschtung.Closed Loop Systemer ginn definéiert duerch hir Fäegkeet fir sech selwer duerch Feedback ze regléieren.

Komponente vum Open Loop vs Closed Loop System

Komponent	Open Loop System	Zougemaach Loop System
Input / Referenz Signal	Benotzt eng Input Operatioun unzefänken, awer et gëtt net mam Ausgang verglach.	Benotzt eng Input dat gëtt kontinuéierlech mam aktuellen Ausgang verglach.
Controller	Schéckt eng fix Kontroll Aktioun baséiert nëmmen op der Input.	Upasst Kontroll Aktioun kontinuéierlech baséiert op Feedback.
Aktuator / Kontroll Element	Operéiert no dem Kommando vum Controller ouni Verifizéierung.	Ännert seng Aktioun baséiert op Feedback vum System.
Ausgang / Prozess	Ausgang ass produzéiert awer net gemooss oder korrigéiert.	Ausgang ass iwwerwaacht a korrigéiert fir de gewënschten Wäert ze passen.
Sensor / Miessung Apparat	Kee Sensor ass benotzt fir d'Ausgab ze moossen.	Sensoren moosst d'Ausgab a schéckt Daten un de Controller.
Feedback Wee / Comparator	Kee Feedback Wee oder Feeler Verglach.	Feedback Wee a Comparator si wesentlech fir Fehlererkennung.

Wéi funktionnéiert en Open Loop a Closed Loop System?

Open Loop System

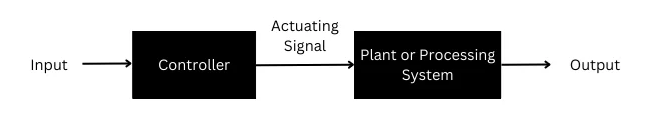

Figur 2. Block Diagramm vun Open Loop System

En Open Loop System funktionnéiert andeems den Input Signal veraarbecht gëtt ouni de resultéierende Output ze kontrolléieren.Wéi an der Figur gewisen, gëtt den Input direkt op de Controller applizéiert, deen en Actuatiounssignal generéiert.Dëst Aktuatiounssignal gëtt un d'Planz oder d'Veraarbechtungssystem geschéckt fir den Ausgang ze produzéieren.Den Ausgang bewegt nëmme no vir a gëtt net an iergendenger Form un de Controller zréckginn.Well et kee Feedback Wee gëtt, huet de Controller keng Informatioun iwwer déi aktuell Ausgang.De System fäerdeg seng Operatioun eemol d'Ausgab produzéiert gëtt, egal ob et dem virgesinnen Resultat entsprécht.

Zougemaach Loop System

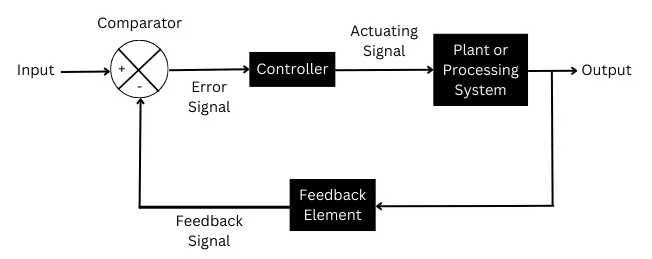

Figur 3. Block Diagram vun zouene Loop System

E zouenen Loop System funktionnéiert andeems d'Ausgab kontinuéierlech mat der Input vergläicht fir d'Systemreaktioun ze kontrolléieren.An der Figur gëtt den Input fir d'éischt an e Comparator geschéckt, wou et mam Feedback Signal vum Ausgang verglach gëtt.Dëse Comparator produzéiert e Feelersignal dat den Ënnerscheed tëscht dem gewënschten Input an dem aktuellen Output duerstellt.D'Fehlersignal gëtt dann un de Controller geschéckt, deen e passend Aktivéierungssignal generéiert.Dëst Aktuatiounssignal dréit d'Planz oder d'Veraarbechtungssystem fir den Ausgang ze produzéieren.D'Ausgab gëtt duerch e Feedback-Element an de Comparator zréckgezunn, a bildt eng komplett Loop déi kontinuéierlech Upassung erlaabt.

Uwendungen vum Open Loop vs Closed Loop System

Applikatioun Gebiet	Open Loop System	Zougemaach Loop System
Stot Apparater	Wäschen Maschinnen (Timer-baséiert): Bedreiwen fir eng fix Zäit ouni Ausgang kontrolléieren.	Thermostaten an Klimaanlagen a Frigoen: Ajustéieren Temperatur benotzt Feedback.
Heizung an Kachen	Mikrowell Uewen (Zäit-kontrolléiert haten): Heizung hänkt nëmmen op Preset Zäit.	Temperaturgesteiert Uewen: Regulatioun Hëtzt benotzt Sensoren.
Verkéier an Transport	Befestegt Zäit Verkéier Luuchten: Ännerung Signaler baséiert op Preset Timing.	Cruise Kontrollsystemer: Erhalen Gefier Vitesse benotzt Feedback.
Industriell Maschinnen	Conveyor Rimmer: Lafen mat konstante Vitesse ouni Laascht Iwwerwachung.	Industriell motorhastighetskontroll: Erhält Vitesse ënner variabelen Laascht.
Kraaft an Elektresch Systemer	Basis Batterie Opluedapparater: Fourniture fix Volt oder aktuell.	Automatesch Spannungsregulatoren (AVR): Stabil Ausgangsspannung behalen.
Automatisatioun a Kontroll	Timer-baséiert Bewässerung Systemer: Bedreiwen fir virausgesat Dauer.	PLC baséiert Prozess Kontroll Systemer: Ajustéieren Operatiounen benotzt Sensor Feedback.
Robotik u Bewegungssteuerung	Einfach repetitive Maschinnen: Leeschtung fixen motions.	Servo Motore a Roboter Waffen: Kontroll Positioun a Vitesse präziist.
Flëssegkeet an Niveau Kontroll	Manuell Waasser Pompelen: Bedreiwen ouni Niveau Sensing.	Automatesch Waasser Niveau controllers: Start an Stop Pompelen baséiert op Feedback.

Virdeeler vum Open Loop a Closed Loop System

Virdeeler vum Open Loop System

• Einfach Design an einfach ze verstoen

• Niddereg Käschte wéinst manner Komponenten

• Fast Äntwert Zäit

• Einfach Konstruktioun an Ënnerhalt

• Nee Sensoren oder Feedback Elementer néideg

• Stabil Operatioun ouni Feedback-induzéiert Schwéngungen

• Ideal fir fix a prévisibel Betribsbedingungen

Virdeeler vun zougemaach Loop System

• Héich Genauegkeet duerch kontinuéierlech Feedback

• Automatesch Fehlererkennung a Korrektur

• Manner betraff vun externen Stéierungen

• Besser Leeschtung ënner variabelen Laaschtbedingungen

• Verbessert Zouverlässegkeet a Konsistenz

• Fäegkeet fir onbestänneg Prozesser ze stabiliséieren

• Gëeegent fir komplex a Präzisioun-baséiert Uwendungen

Nodeeler vun Open Loop a Closed Loop Systemer

Nodeeler vun Open Loop System

• Kee Feedback, also Feeler kënnen net korrigéiert ginn

• Niddereg Genauegkeet wéi zougemaach Schleifsystemer

• Héich sensibel fir Stéierungen a Parameter Ännerungen

• D'Ausgab hänkt ganz vun der Kalibratioun of

• Schlecht Adaptabilitéit fir verännert Konditiounen

• Net gëeegent fir komplex oder Präzisioun Kontroll

Nodeeler vun zougemaach Loop System

• Méi komplex Design an Ëmsetzung

• Méi héich Käschten wéinst Sensoren a Feedback Komponenten

• Verlaangt regelméisseg Ënnerhalt an Eechung

• Méi lues Äntwert wéinst Feedback Veraarbechtung

• Risiko vun Onstabilitéit oder Schwéngungen wann schlecht entworf

• Echec vun Feedback Elementer kann System Leeschtung Afloss

Open Loop System s Closed Loop System

Parameter	Open Loop System	Zougemaach Loop System
Feedback Präsenz	Kee Feedback Wee benotzt gëtt.	Feedback Wee ass e wichtege Bestanddeel vum System.
Kontroll Aktioun	Kontroll Aktioun hänkt nëmmen op der Input Signal.	Kontroll Aktioun hänkt vum Feeler tëscht Input an Output of.
Feeler Korrektur	Feeler kënnen net automatesch erkannt oder korrigéiert ginn.	Feeler sinn kontinuéierlech festgestallt a korrigéiert.
Genauegkeet	Niddereg Genauegkeet wéinst Feele vu Feedback.	Héich Genauegkeet duerch kontinuéierlech Feedback Kontroll.
Komplexitéit	Einfach System Struktur an Design.	Méi komplex wéinst Sensoren a Feedback Circuits.
Stabilitéit	Natierlech stabil ënner fixen Konditiounen.	Stabilitéit hänkt op adäquate Feedback Design.
Äntwert Zäit	Méi séier Äntwert well keng Feedbackveraarbechtung involvéiert ass.	E bëssen méi lues wéinst Feedback a Verglach Prozess.
Stéierung Ëmgank	Héich betraff vun externen Stéierungen.	Manner betraff wéi Feedback kompenséiert Stéierungen.
Zouverlässegkeet	Manner zouverlässeg wann Betribssystemer Konditiounen änneren.	Méi zouverlässeg ënner verschiddene Konditiounen.
Sensor Ufuerderung	Sensoren sinn net néideg.	Sensoren sinn néideg fir d'Ausgab ze moossen.
Ënnerhalt	Einfach ze erhalen wéinst einfacher Struktur.	Verlaangt regelméisseg Ënnerhalt an Eechung.
Adaptabilitéit	Aarmséileg Adaptatioun un d'Laascht oder Ëmweltverännerungen.	Héich Adaptatioun un Ännerungen a Stéierungen.

Conclusioun

Open Loop Systemer sinn einfach a bëlleg awer kënnen net Feeler korrigéieren well se kee Feedback benotzen.Closed Loop Systemer benotze Feedback fir d'Ausgab unzepassen, sou datt se méi genau an zouverlässeg sinn.D'Ënnerscheeder a Komponenten, Operatioun, Virdeeler a Aschränkungen markéieren wéi de Feedback Systemverhalen beaflosst.D'Wiel tëscht dëse Systemer hänkt vun erfuerderlecher Präzisioun, Komplexitéit, Käschten an Operatiounsbedingungen of.
