MCB vs MCCB vs RCCB vs ELCB: Komplette Verglach Guide

Dir braucht Circuit Schutz Apparater fir Ären elektresche System sécher an zouverlässeg ze halen.An dësem Artikel léiert Dir wat MCB, MCCB, RCCB, an ELCB sinn, wéi se funktionnéieren, a wéi se vuneneen ënnerscheeden.Dir gesitt och wou all Apparat benotzt gëtt a wat et fir verschidde Situatiounen gëeegent mécht.

Katalog

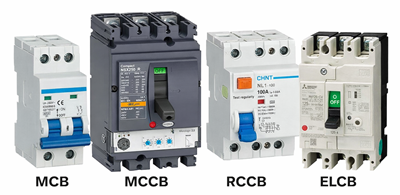

Figur 1. MCB vs MCCB vs RCCB vs ELCB

Wat ass en MCB (Miniature Circuit Breaker)?

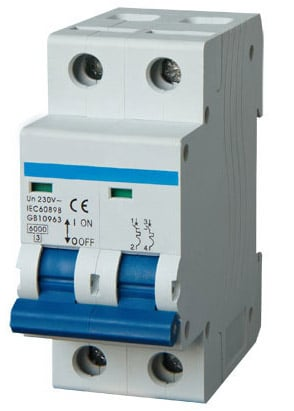

Figur 2. MCB (Miniature Circuit Breaker)

E Miniature Circuit Breaker (MCB) ass en automateschen elektresche Schutzapparat deen benotzt gëtt fir Low-Volt Circuit vu Schued ze schützen.Et funktionnéiert andeems d'elektresch Versuergung ofgeschnidden ass wann de Stroum e séchere Niveau iwwerschreift.Dëst hëlleft Iwwerhëtzung ze verhënneren, déi duerch Iwwerlaaschtbedingunge verursaacht gëtt, sou wéi ze vill Apparater, déi mat engem Circuit verbonne sinn.Et schützt och géint Kuerzschluss, wou e plötzleche Stroum Stroum d'Verdrahtung an d'Ausrüstung beschiedegt.De MCB reest séier an trennt de Circuit fir weider Risiko ze stoppen.Et gëtt wäit an Haiser a klenge Gebaier benotzt well et zouverlässeg an einfach ass ze restauréieren nom Ausbroch.

Wat ass en MCCB (Moulded Case Circuit Breaker)?

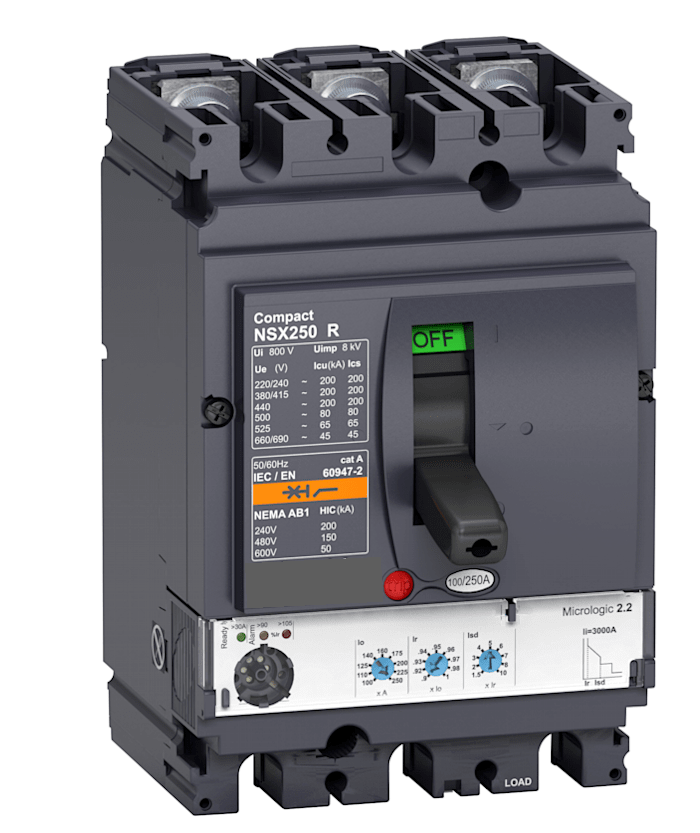

Figur 3. MCCB (Moulded Case Circuit Breaker)

E Molded Case Circuit Breaker (MCCB) ass eng Zort Circuit Breaker entwéckelt fir méi héich Stroumniveauen an elektresche Systemer ze handhaben.Et gëtt benotzt fir Circuiten an Ausrüstung an Uwendungen ze schützen wou méi Kraaft erfuerderlech ass.De MCCB kann exzessive Stroumfloss ënnerbrieche fir Schued ze vermeiden duerch Iwwerlaascht oder Feelerbedéngungen.Ee vu senge Schlësselfunktiounen ass justierbar Reesastellungen, déi d'Benotzer erlaben ze kontrolléieren wann de Breaker de Circuit trennt.Dëst mécht et gëeegent fir Systemer déi flexibel Schutz baséiert op Laascht Ufuerderunge brauchen.MCCBs ginn allgemeng a gréisseren elektresche Setups benotzt wou méi héije Kapazitéitschutz gebraucht gëtt.

Wat ass en RCCB (Residual Current Circuit Breaker)?

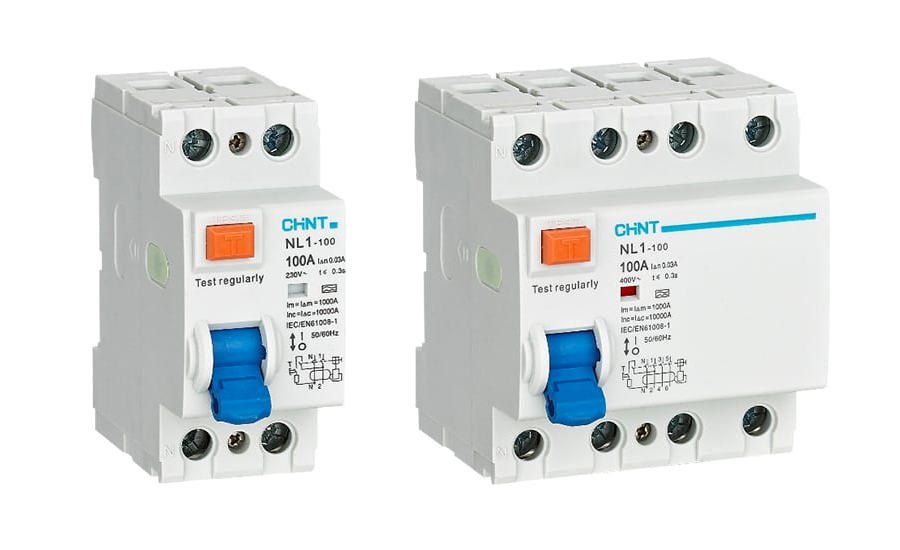

Figur 4. RCCB (Residual Current Circuit Breaker)

A Residual Current Circuit Breaker (RCCB) ass e Sécherheetsapparat dat benotzt gëtt fir Leit virun elektresche Schock ze schützen.Et funktionnéiert andeems Leckstroum detektéiert gëtt, wat geschitt wann Stroum ausserhalb vum geplangte Wee fléisst.Wann dësen Ungleichgewicht festgestallt gëtt, trennt de RCCB séier d'Energieversuergung.Dëst hëlleft schlëmm Verletzungen oder déidlech Accidenter duerch elektresch Feeler ze verhënneren.RCCBs si ganz sensibel a kënnen a kuerzer Zäit op kleng Leckstroum reagéieren.Si ginn allgemeng an Haiser a Gebaier installéiert fir d'elektresch Sécherheet ze verbesseren.

Wat ass en ELCB (Earth Leakage Circuit Breaker)?

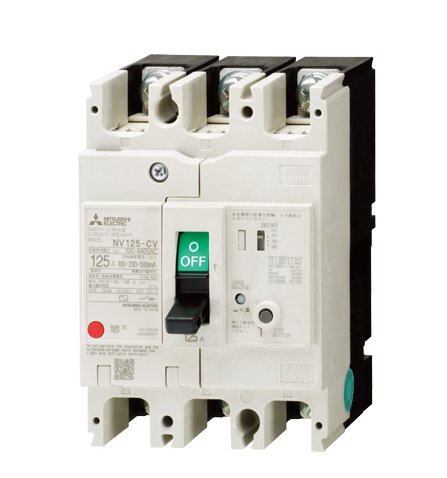

Figur 5. ELCB (Earth Leakage Circuit Breaker)

En Earth Leakage Circuit Breaker (ELCB) ass en Apparat dat benotzt gëtt fir Leckage vum Stroum um Buedem z'entdecken.Et funktionéiert duerch Iwwerwaachung vun elektresche Feeler, déi de Stroum duerch ongewollte Weeër verursaache kënnen.Wann esou Leckage festgestallt gëtt, schneidt d'ELCB d'Energieversuergung aus fir de Risiko ze reduzéieren.Et ginn zwou Haaptarten vun ELCB: Spannungsbetrieb a Stroumbetrieb.All Typ reagéiert anescht op Äerdleckbedéngungen.ELCBs gi benotzt fir d'Sécherheet an elektresche Systemer ze verbesseren, wou de Buedemschutz wichteg ass.

Ënnerscheed tëscht MCB an MCCB

Fonktioun	MCB	MCCB
Aktuell Bewäertung Range	0,5 A bis 100 A	16A bis 2500A
Volt Bewäertung	Bis zu 240/415V AC	Bis zu 600V AC (variéiert no Modell)
Rees Astellunge	Fixed (Fabréck-Set)	Upassbar (thermesch & magnetesch)
Breaking Kapazitéit	6kA bis 16kA	25 kA bis 100 kA
Pole verfügbar	1P, 2P, 3P, 4P	1P bis 4P
Montéierung Typ	DIN Schinne montéiert	Panel / Base montéiert
Kierperlech Gréisst	Kleng (modulär)	Grouss (geformte Këscht)
Thermesch Schutz	Fixéiert Bimetalstreifen	Upassbar thermesch Rees
Magnéitescht Schutz	Fixéiert direkt Rees	Upassbar magnetesch Rees
Arc Quenching	Basis arc chute	Fortgeschratt Arc Chute System
Betribssystemer Mechanismus	Wiesselschalter	Toggle oder motoriséiert Mechanismus
Reset Method	Manuell zréckgesat	Manuell oder Remote Reset
Accessoiren Ënnerstëtzung	Limitéiert (Aux Kontakter)	Extensiv (Shuntrees, UV Fräisetzung, Alarm)
Applikatioun Range	Wunn- a Liicht kommerziell	Industriell a schwéier kommerziell
Selektivitéit Koordinatioun	Limitéiert	Héich (ënnerstëtzt Koordinatioun Studien)

Ënnerscheed tëscht RCCB an ELCB

Fonktioun	RCCB (Residual Current Circuit Breaker)	ELCB (Earth Leakage Circuit Breaker)
Detektiounsprinzip	Mooss aktuell Ongläichgewiicht (Phase vs Neutral)	Mooss Äerdspannung bzw Leckstrom (Spannung / Stroumtyp)
Operatioun Quantitéit	Reststrom (IΔ)	Äerdspannung (V) oder Leckage aktuell (eeler Typen)
Typesch Sensibilitéit Range	10mA, 30mA, 100mA, 300mA	50mA bis 500mA (variéiert wäit)
Trip Threshold Genauegkeet	± 5% bis ± 10%	± 20% oder méi
Äntwert Zäit	≤30 ms (fir 30mA Geräter)	50-200 ms
Volt Ofhängegkeet	Onofhängeg vun der Äerdspannung	Volt Typ verlaangt adäquate Äerdspannung
Äerd Drot Ufuerderung	Net néideg fir Operatioun	Verlaangt richteg Äerd Verbindung
Schutz Ofdeckung	Detektéiert all Leckweeër (inklusiv indirekten Kontakt)	Limitéiert op Feeler zréck iwwer Äerddrot
Schock Schutz Kapazitéit	Héich (30mA schützt de Mënsch Kierper)	Mëttelméisseg (manner zouverlässeg fir Schockschutz)
Installatioun Standard	Vill an der moderner IEC benotzt Systemer	Gréisstendeels obsolet am modernen Standarden
Zorte VerfÜgung	Typen AC, A, F, B	Spannungsbetrieb an aktuell bedriwwen (eeler)
Falsch Tripping	Niddereg (stabil Design)	Méi héich (betraff vun externen Spannungsstéierungen)
Selektivitéit Optiounen	Verfügbar (Zäitverspéiten RCCB)	Limitéiert oder net verfügbar
Applikatioun Beräicher	Wunnen, kommerziell, industriell	Eeler Installatiounen, Legacy Systemer
Ënnerhalt Ufuerderung	Niddereg (Testknäppchen periodesch kontrolléieren)	Méi héich (Äerdsystem muss sinn regelméisseg iwwerpréift)
Konformitéit mat modernen Coden	Voll konform (IEC/BS Normen)	Meeschtens net konform oder ofgebaut

Uwendungen vun MCB MCCB RCCB an ELCB

1. Residential elektresch Systemer

MCBs a RCCBs gi wäit an Haiser benotzt fir Drot a Leit ze schützen.Si hëllefen elektresch Bränn ze vermeiden an de Risiko vun engem elektresche Schock ze reduzéieren.Dës Apparater sinn an Verdeelung Conseils fir alldeegleche Sécherheet installéiert.Hir Benotzung garantéiert eng stabil a sécher Energieversuergung an de Stéit.

2. Commercial Gebaier

Kommerziell Setups erfuerderen zouverléissege Schutz fir Beliichtung, HVAC, a Büroausrüstung.MCCBs ginn dacks benotzt wéinst méi héije Laaschtfuerderunge.RCCBs addéieren eng extra Schicht vu Sécherheet fir gemeinsame Raum.Dës Kombinatioun garantéiert souwuel operationell wéi och perséinleche Schutz.

3. Industrie Ariichtungen

Industrien benotzen MCCBs fir schwéier Maschinnen a High-Power Systemer ze managen.Dës Apparater handhaben grouss Stroum a schützen deier Ausrüstung.Zouverlässeg Schutz ass wichteg fir Ausdauer a Schued ze vermeiden.Richteg Notzung verbessert Produktivitéit a Systemsécherheet.

4. Elektresch Verdeelung Brieder

All véier Apparater kënnen a Verdeelungspanele benotzt ginn ofhängeg vum Systemdesign.Si hëllefen verschidde Circuiten vu Feeler ze managen an ze schützen.Richteg Arrangement garantéiert organiséiert a sécher Muecht Verdeelung.Dëst ass gutt fir béid kleng a grouss Systemer.

5. Outdoor an haart Ëmfeld

E puer Installatiounen erfuerderen Schutz an usprochsvollen Konditiounen wéi Feuchtigkeit oder Staub.MCCBs an ELCBs kënne benotzt ginn ofhängeg vum Systembedürfnisser.Dës Apparater hëllefen d'Sécherheet och an onbestänneg Ëmfeld z'erhalen.Wiel vum richtegen Apparat garantéiert laangfristeg Leeschtung.

6. Spezialiséiert Sécherheet Installatiounen

Verschidde Beräicher erfuerderen extra Sécherheetsmoossnamen, wéi Workshops oder naass Plazen.RCCBs ginn allgemeng benotzt fir Schockrisiko an esou Ëmfeld ze reduzéieren.ELCBs kënnen och benotzt ginn wou d'Äerdleckagemonitorung erfuerderlech ass.Dës Uwendungen konzentréieren sech op de Schutz vum Mënsch Liewen an Ausrüstung.

Conclusioun

All Circuit Schutz Apparat déngt en ënnerscheedlechen Zweck, vum Schutz vun Drot an Ausrüstung fir Leit aus elektresche Schock ze schützen.MCBs an MCCBs handhaben Iwwerlaascht- a Kuerzschlussschutz op verschiddene Kapazitéitsniveauen, während RCCBs an ELCBs sech op Leckage a Buedemfehler konzentréieren.Hir Differenzen an Empfindlechkeet, Äntwert, an Uwendung maachen se gëeegent fir spezifesch Ëmfeld wéi Wunn-, kommerziell, an industriell Systemer.D'Auswiel vum richtegen Apparat hänkt vun der Belaaschtung, der Sécherheetsfuerderungen a Systembedéngungen of fir en effektiven an zouverléissege Schutz ze garantéieren.
