LGA vs BGA Verglach Guide fir elektronesch Systemer Design

An dësem Artikel léiert Dir d'SchlësselËnnerscheeder tëscht LGA (Land Grid Array) a BGA (Ball Grid Array) Packagen.Dir wäert verstoen wéi all Package gebaut ass, wéi et mat der PCB verbënnt, a wou et allgemeng benotzt gëtt.Den Inhalt vergläicht och hir Struktur, Leeschtung, a praktesch Virdeeler an Nodeeler.Um Enn wësst Dir wéi Dir de richtege Package wielt baséiert op Ären Designbedürfnisser.

Katalog

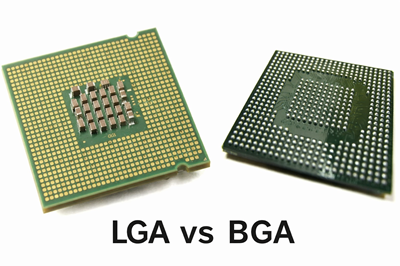

Figur 1. LGA vs BGA Iwwersiicht

Wat ass LGA (Land Grid Array)?

Figur 2. LGA Package

LGA (Land Grid Array) ass eng Zort IC Package wou flaach konduktiv Pads, genannt Lännereien, um Buedem vun der Komponente sinn anstatt Pins oder Lötbäll.Dës Lännereien maachen Kontakt mat Fréijoer-belaascht Pins an engem Socket op der PCB, schafen eng elektresch Verbindung ouni permanent soldering.Dësen Design gëtt wäit an CPUs an High-Performance Prozessoren benotzt well et einfach Installatioun an Ersatz erlaabt.De Package selwer enthält keng Solderelementer, sou datt d'endgülteg Verbindung vun der Socket-Interface definéiert ass anstatt vum Chip.Dës Struktur vereinfacht och visuell Inspektioun well d'Kontakter op der Uewerfläch zougänglech sinn.

Wat ass BGA (Ball Grid Array)?

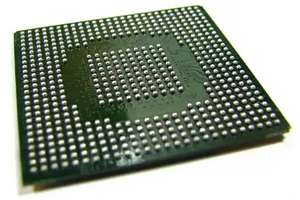

Figur 3. BGA Package

BGA (Ball Grid Array) ass e Surface-Mount Package deen eng Rei vu klenge Loutbäll op der Ënnersäit vum Chip benotzt fir elektresch Verbindungen ze bilden.Wärend der Assemblée schmëlzen dës Lötbäll an engem Reflow-Prozess a verbannen direkt mat Pads op der PCB, a kreéiert permanent Gelenker.Dës Verpackungsmethod erméiglecht e kompakten Layout mat enger grousser Zuel vu Verbindungen an engem klenge Foussofdrock.BGA Packagen ginn allgemeng an High-Density Elektronik wéi Smartphones, GPUs an embedded Systemer benotzt.D'Lötbäll hëllefen och mechanesch Stress iwwer de Package während der Operatioun ze verdeelen.

LGA vs BGA: Kierperlech a strukturell Differenzen

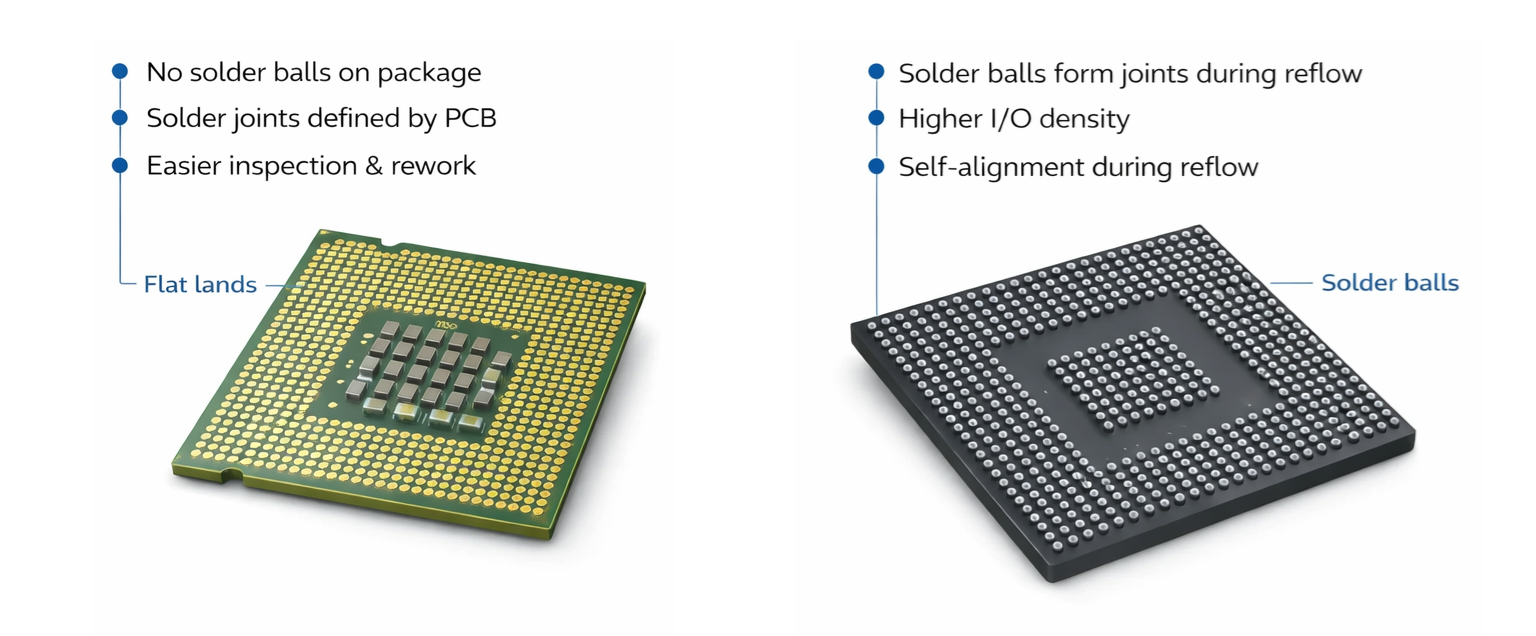

Figur 4. Strukturell Verglach

LGA Packagen benotzen flaach metallesche Lännereien, déi an engem Gitter op der Ënnersäit vum Chip arrangéiert sinn, déi mat entspriechende Pins an engem Socket ausriichten.Dës Packagen erfuerderen e mechanesche Retentiounssystem, wéi e Socket a Sperrmechanismus, fir zouverlässeg Kontaktdrock ze halen.D'Feele vu Solderbäll bedeit datt den Chip selwer net direkt un de PCB verbënnt, sou datt et eraushuelbar a wiederverwendbar ass.De Layout ass definéiert duerch ausgesat Kontaktpads déi kloer siichtbar an zougänglech fir Inspektioun sinn.Am Géigesaz hänkt d'Montagemethod vun der präzis Ausrichtung bannent der Socket of anstatt d'Lötbefestigung.Wéi an der Figur gesinn, ënnerscheet der flaach an eenheetlech Pad Uewerfläch LGA aus anere Pak Zorte.

BGA Packagen, op der anerer Säit, hunn eng ganz Rëtsch vu Lötbäll, déi souwuel als elektresch Verbindungen a mechanesch Anker handelen.Dës Lötbäll ginn viraus an de Package befestegt a schmëlzen während dem Reflowprozess fir permanent Gelenker mat der PCB ze bilden.Am Géigesaz zu LGA sinn BGA Komponenten direkt op de Bord ouni Socket montéiert, sou datt se net eraushuelbar sinn ouni spezialiséiert Neiaarbechtsausrüstung.D'Verbindunge sinn ënner dem Package verstoppt, wat visuell Inspektioun méi Erausfuerderung mécht.D'Gitter vu Lötbäll erlaabt och méi enk Abstand a méi héije Pinzuelen am selwechte Foussofdrock.Wéi an der Figur gewisen, ënnerscheeden der opgehuewe Kugelgestalt Kontakter kloer BGA Struktur vun der flaach Lännereien vun LGA.

LGA vs BGA: thermesch an elektresch Leeschtung

Leeschtung Aspekt	LGA (Land Grid Array)	BGA (Ball Grid Array)
Thermesch Dissipatioun	Wärmetransfer hänkt op Socket Kontakt an heatsink Effizienz;liicht manner direkt thermesch Wee	Direkt solder Verbindung mat PCB verbessert Wärmeleitung a Verbreedungseffizienz
Thermesch Resistenz (θJA)	Typesch méi héich wéinst Interface Schichten tëscht Pak an PCB	Ënneschten thermesch Resistenz wéinst direkter Befestegung a bessere Wärmestroumwee
Hëtzt Verdeelung Uniformitéit	Kann ongläich sinn Wärmetransfer jee no Kontaktdrockverdeelung	Méi eenheetlech Hëtzt Verdeelung iwwer solder Gelenker a PCB
Signal Integritéit	E bësse méi laang Signal Wee duerch Socket kann Impedanz Variatioun aféieren	Kuerz, direkt Verbindungen reduzéieren Signalverloscht a verbesseren d'Integritéit
Parasitär Induktioun	Méi héich wéinst Socket Pins a Kontakt Interface	Niddereg wéinst kompakt solder Ball Verbindungen
Elektresch Resistenz	Variéiert jee no op Kontakt Drock an Propretéit vun Socket Pins	Niddereg a stabil wéinst permanent metallurgical solder Gelenker
Power Liwwerung Effizienz	Gutt awer ofhängeg vun der Socketqualitéit an der Pinkontaktkonsistenz	Méi efficace wéinst nidderegen Impedanzweeër a stabile Verbindungen
Héich-Frequenz Leeschtung	Kann Erfahrung kleng Signaldegradatioun bei ganz héijer Frequenzen	Besser passend fir RF an High-Speed-Designer wéinst minimaler Signalweelängt
Elektromagnetesch Leeschtung	E bësse méi héich EMI Risiko wéinst längerer Verbindungsweeër	Niddereg EMI wéinst kompakt Layout a méi kuerz elektresch Schleifen
Zouverlässegkeet Ënner Laascht	Leeschtung kann variéiere mat der Zäit wéinst Verschleiung oder Kontaminatioun an Socketkontakter	Héich stabil Leeschtung iwwer Zäit wéinst fixen solder Gelenker

Virdeeler an Nodeeler vun LGA

Virdeeler vun LGA

• Erlaabt einfach Installatioun an Ersatz ouni soldering, sou datt et ideal fir upgradeable Systemer ass.

• Vereinfacht Inspektioun an Ënnerhalt zënter Kontakter ausgesat an zougänglech sinn.

• Reduzéiert de Risiko vu Pakschued beim Ëmgank, well et keng fragil Pins um Chip sinn.

• Ënnerstëtzt héich Pin zielt iwwerdeems mechanesch Zouverlässegkeet duerch Socket Design ënnerhalen.

Nodeeler vun LGA

• Verlaangt engem Socket, Erhéijung allgemeng System Käschten an Verwaltungsrot Komplexitéit.

• Kontakt Zouverlässegkeet hänkt konsequent Drock an Socket Conditioun.

• Méi grouss mechanesch Foussofdrock am Verglach mat direkt montéierte Packagen.

• Ufälleg fir Verbindung Problemer wann Kontaminatioun oder misalignment geschitt.

Virdeeler an Nodeeler vun BGA

Virdeeler vun BGA

• Erlaabt ganz héich I / O Dicht an engem kompakten Foussofdrock fir modern Elektronik.

• Stellt staark mechanesch an elektresch Verbindungen duerch solder Gelenker.

• Verbessert d'elektresch Leeschtung mat méi kuerzer Signalweeër a manner Induktioun.

• Ënnerstëtzt efficace thermesch Transfert duerch direkt PCB Unhang.

Nodeeler vun BGA

• Schwiereg fir d'Lodverbindunge z'inspektéieren, well se ënner dem Package verstoppt sinn.

• Verlaangt spezialiséiert Ausrüstung fir Assemblée an rework Prozesser.

• Net einfach ersatbar eemol op der PCB soldered.

• Fabrikatiounsdefekte wéi Solder-Voiden oder Iwwerbréckung kënne méi schwéier z'entdecken.

Wéi wielen ech tëscht LGA a BGA Packagen?

1. Definéieren Serviceability Ufuerderunge

Wann Äre Produkt einfach Upgrades oder Feldersatz erfuerdert, ass LGA typesch méi gëeegent well et net-permanent Installatioun erlaabt.Dëst ass besonnesch wichteg a Systemer wéi Desktop Computeren oder Serveren wou Komponente mussen austauscht ginn.BGA, am Géigesaz, ass fir permanent Montage geduecht an ass net fir heefeg Ersatz entworf.Bedenkt wéi dacks Ënnerhalt oder Upgrades iwwer de Produktliewenszyklus geschéien.Auswiel baséiert op Servicebarkeet hëlleft laangfristeg Operatiounskäschten an Ausdauer ze reduzéieren.

2. Evaluéieren Gréisst a Raum Aschränkungen

Fir kompakt Apparater wéi Smartphones oder embedded Systemer gëtt BGA dacks bevorzugt wéinst sengem méi klenge Foussofdrock a méi héijer Dicht.LGA verlaangt zousätzlech Plaz fir Sockets a mechanesch Retention Systemer, déi Verwaltungsrot Gréisst Erhéijung kann.Bei Raumbegrenzten Designen ass d'Minimaliséierung vum Foussofdrock gutt fir den allgemenge Produktformfaktor.BGA erméiglecht méi enk Layouten a méi efficace Notzung vun PCB Beräich.Dëse Schrëtt garantéiert datt Är Packagewahl mat kierperlechen Designbeschränkungen ausgeriicht ass.

3. Betruecht Fabrikatioun Kënnen

Äre verfügbare Versammlungsprozess spillt eng grouss Roll bei der Pauschalwahl.BGA erfuerdert kontrolléiert Reflow-Löt- an Inspektiounsinstrumenter wéi Röntgensystemer, déi vläicht net an all Fabrikatiounssetups verfügbar sinn.LGA, op der anerer Säit, vereinfacht d'Assemblée andeems Dir Sockets benotzt anstatt Löt.Evaluéieren ob Är Produktiounslinn d'Komplexitéit vun der BGA Assemblée ënnerstëtzen kann.De Packagetyp mat der Fabrikatiounsfäegkeet passend vermeit Produktiounsrisiken.

4. Analyséieren Leeschtung Ufuerderunge

Héich-Vitesse an Héichfrequenz Uwendungen profitéieren dacks vu BGA wéinst méi kuerzen elektresche Weeër a besser Signalintegritéit.LGA kann nach héich-Performance Uwendungen Ënnerstëtzung mee hänkt op Socket Qualitéit an Design.Wann Är Applikatioun erfuerderlech elektresch Leeschtung involvéiert, gëtt d'Packagewahl wichteg.Bedenkt Faktore wéi Signalgeschwindegkeet, Kaméidi a Kraaftliwwerungsstabilitéit.Dëst garantéiert eng optimal Leeschtung fir Äre spezifesche Benotzungsfall.

5. Bewäerten Käschten Aschränkungen

Budget Iwwerleeungen enthalen souwuel Komponent- a Systemniveau Käschten.LGA kann d'Käschte erhéijen wéinst Sockets a mechanesche Deeler, während BGA d'Bordkomplexitéit reduzéieren kann awer d'Fabrikatiounskäschte erhéijen.D'Gesamtkäschte solle Montage, Testen a potenziell Neiaarbecht enthalen.Evaluéiert d'Ofdreiwungen tëscht Upfront a laangfristeg Käschten.Déi richteg Gläichgewiicht ze wielen hëlleft Rentabilitéit a Skalierbarkeet ze halen.

6. Bestëmmen Zouverlässegkeet Besoinen

Fir Uwendungen ausgesat ze Schwéngung, thermesch Cycling, oder haarden Ëmfeld, BGA gëtt dacks méi staark mechanesch Stabilitéit wéinst soldered Verbindungen.LGA hänkt op mechanesche Drock, deen ënner extremen Konditiounen manner robust ka sinn.Zouverlässegkeet Ufuerderunge variéieren jee no der Industrie, wéi Automobile oder Industrieelektronik.Bedenkt Ëmweltstressfaktoren wann Dir de Package auswielt.Dëse Schrëtt garantéiert laangfristeg Haltbarkeet a Produkt Zouverlässegkeet.

Uwendungen vun LGA an BGA Packages

Beispiller vun LGA Komponente

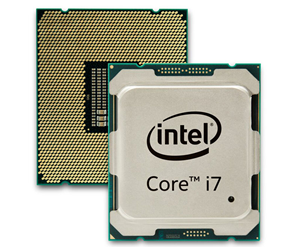

Figur 5. LGA Komponent Beispiller

• Desktop a Server CPUs - Vill Prozessoren, wéi Intel Haaptentwéckler an Xeon Serie, benotzen LGA Verpakung fir Socket-baséiert Installatioun.Dëst erlaabt d'CPUs ze upgrade oder ze ersetzen ouni soldering.Den Design ënnerstëtzt héich Pin zielt néideg fir komplex Veraarbechtung Aufgaben.Et ass wäit an perséinlech Computeren an Daten Zentren benotzt.

• Network Interface Controller - Verschidde Ethernet Controller adoptéieren LGA Packagen fir modulär Integratioun op Motherboards z'erméiglechen.Dëst hëlleft den Ënnerhalt an den Ersatz an der Netzwierk Hardware ze vereinfachen.De Package ënnerstëtzt stabil elektresch Verbindunge fir High-Speed-Datentransfer.Et gëtt allgemeng an Enterprise Netzwierker Ausrüstung fonnt.

• Power Management ICs - Puer Muecht Kontroll Apparater benotzen LGA fir zouverlässeg Kontakt an thermesch Leeschtung.De flaach Pad Design garantéiert eng konsequent Verbindung mat der PCB oder Socket.Dës Komponente ginn a Spannungsreguléierung a Kraaftverdeelungssystemer benotzt.Hiren Design ënnerstëtzt efficace System-Niveau Integratioun.

• RF Moduler - LGA gëtt a bestëmmte RF Moduler benotzt wou kompakt Gréisst an zouverléissege Kontakt erfuerderlech sinn.De Package ënnerstëtzt Héichfrequenz Signalhandhabung mat stabile Verbindungen.Et gëtt dacks a Kommunikatiounsapparater a drahtlose Systemer benotzt.D'Struktur erlaabt eng einfach Integratioun an modulare Designen.

• Embedded Prozessoren - E puer embedded Rechenmoduler benotzen LGA Verpakung fir Flexibilitéit an industrielle Systemer.Dëst erlaabt méi einfach Upgrades an Ënnerhalt a laangfristeg Uwendungen.De Package ënnerstëtzt stabil Operatioun a kontrolléierten Ëmfeld.Et gëtt allgemeng an Automatisatiouns- a Kontrollsystemer benotzt.

Beispiller vun BGA Komponente

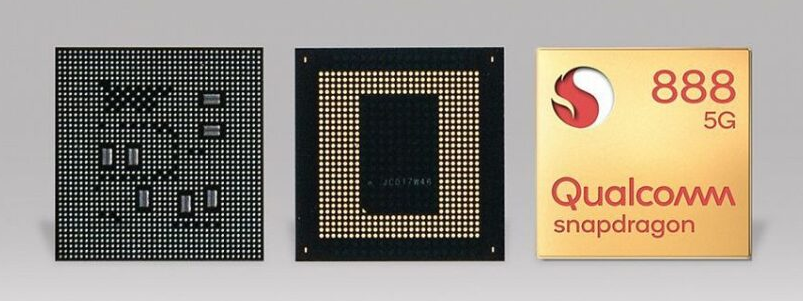

Figur 6. BGA Komponent Beispiller

• Graphics Processing Units (GPUs) - GPUs benotzen allgemeng BGA Verpakung fir eng Ënnerstëtzung héich Pin Dicht a séier Daten Transfert.De kompakten Design erlaabt d'Integratioun op Grafikkaarten a Laptops.Soldered Verbindungen verbesseren d'Performance an d'Zouverlässegkeet ënner schwéieren Aarbechtsbelaaschtungen.Dëse Package ass wichteg fir modern High-Performance Grafiksystemer.

• Mobile SoC Prozessoren - Smartphone Prozessoren, wéi déi an der Snapdragon Serie, vertrauen op BGA fir kompakten an effizienten Design.De Package ënnerstëtzt héich Integratioun vu CPU, GPU a Konnektivitéitsfeatures.Et erméiglecht schlank Apparatprofile an héich Veraarbechtungskraaft.Dëst mécht et ideal fir mobil a portabel Elektronik.

• Field-Programmable Gate Arrays (FPGAs) - FPGAs benotzen dacks BGA Packagen fir eng grouss Zuel vun I / O Verbindungen opzehuelen.Den Design ënnerstëtzt komplex Logik Operatiounen an Héich-Vitesse Kommunikatioun.Dës Komponente ginn an Telekommunikatioun, AI, an Datenveraarbechtungssystemer benotzt.De Package garantéiert eng stabil Leeschtung an usprochsvollen Uwendungen.

• Memory Chips (DRAM/Flash) - Vill Erënnerung Apparater benotzen BGA Verpakung fir héich-Dicht stacking an efficace PCB Layout.De klenge Foussofdrock erlaabt datt verschidde Chips no beienee plazéiert ginn.Dëst verbessert System Leeschtung a reduzéiert latency.Et gëtt wäit an Konsumentelektronik a Rechensystemer benotzt.

• Chipsets a Controller - Motherboard Chipsets an embedded Controller benotzen dacks BGA fir permanent an zouverlässeg Verbindungen.De Package ënnerstëtzt komplex Funktionalitéit an engem kompakten Raum.Et gëtt allgemeng a Laptops, Pëllen, an embedded Systemer benotzt.Den Design garantéiert laangfristeg Stabilitéit a Leeschtung.

Conclusioun

LGA a BGA ënnerscheede sech haaptsächlech a wéi se un de PCB verbannen, mat LGA mat Socket-baséiert Kontakter a BGA déi op solderéiert Gelenker vertrauen.LGA bitt méi einfach Ersatz an Inspektioun, während BGA méi héich Dicht, besser elektresch Leeschtung a méi staark mechanesch Stabilitéit ubitt.All Package huet Ofdreiwungen a Käschten, Fabrikatioun an Zouverlässegkeet ofhängeg vun der Applikatioun.D'Wiel vun der richteger Optioun hänkt vun der Balancéierung vun der Servicebarkeet, der Plazbeschränkungen, der Leeschtungsbedierfnesser a Produktiounsfäegkeeten of.
