EPM7128ATC100-10 Programméierbar Logik Chip Iwwersiicht

Mat digitale Systemer ze schaffen heescht oft datt Dir flexibel Logik braucht, déi sech op verschidde Signalweeër a Kontrollaufgaben upassen kann.EPM7128ATC100-10 gëtt Iech eng programméierbar Logik Léisung déi konfiguréiert ka ginn fir Timing, Routing a Logik Kontroll bannent elektronesche Systemer ze managen.Mat 128 Makrozellen an Dausende vu benotzbaren Logikpaarten, kënnt Dir personaliséiert Logikfunktiounen an engem kompakten Apparat bauen.Säin Surface Mount Package passt einfach op modernen Circuitboards, wärend stabile Timing a flexibel Input- an Outputverbindungen Iech hëllefen, vill Zorte vun digitale Kontrollaufgaben an embedded Systemer ze handhaben.

Katalog

EPM7128ATC100-10 Iwwersiicht

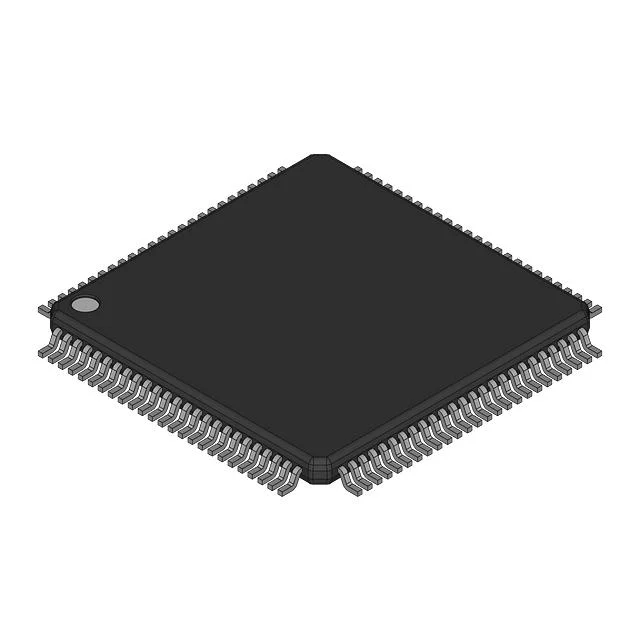

EPM7128ATC100-10 Ubidder ass e programméierbare Logik-Apparat entwéckelt fir konfiguréierbar digital Kontrollfunktiounen an embedded elektronesche Systemer ëmzesetzen.Den Apparat enthält 128 Makrozellen a ronn 2500 Logik Paarte, déi Designer erlaben personaliséiert Logikkreesser wéi Kontrolllogik, Interfacemanagement a Staatsmaschinnen ze kreéieren.Seng Struktur organiséiert programméierbar Logik bannent multiple Logik Array-Blöcke verbonne duerch en internt Routingnetz dat Signaler iwwer den Apparat verdeelt.Operéiert vun engem Versuergungsberäich vun 3 V bis 3,6 V an ënnerstëtzt Ausbreedungsverzögerung bis zu 10 ns, et erméiglecht et prévisibel Logik Timing.Den 100 Pin TQFP Package ënnerstëtzt kompakt Surface Mount Installatioun a Raumbegrenzte Circuit Designs.

Dir sicht EPM7128ATC100-10?Kontaktéiert eis fir aktuell Aktie, Leadzäit a Präisser ze kontrolléieren.

Pin Configuratioun vun EPM7128ATC100-10

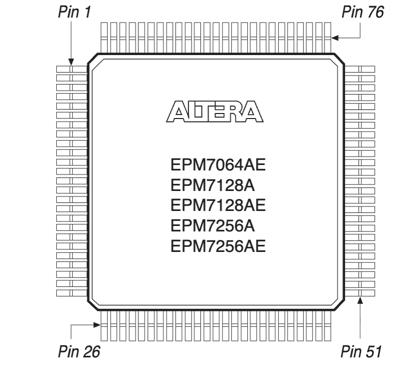

Square Package Layout stellt e Quad flaach Stil Apparat mat Metal féiert aus all véier Säiten vum Kierper verlängeren.Pin Zuelen sinn sequenziell ronderëm de Perimeter arrangéiert, ugefaange mat Pin 1 an der ieweschter lénkser Ecke a fuere laanscht all Säit an Uerdnung bis déi lescht Pins op de verbleiwen Kanten erscheinen.Corner Indicateuren markéieren Schlëssel Orientatioun Punkten fir korrekt Apparat Placement op engem gedréckte Circuit Verwaltungsrot benotzt.Den Zentrum Beräich enthält Apparat Identifikatioun Marquage verbonne mat der MAX 7000A programmable Logik Famill.Lead Abstand an symmetresch Arrangement Ënnerstëtzung Uewerfläch Montéierung Installatioun an erlaben all externen PIN mat Signal Routing op de Bord ze konnektéieren.

Pin-Out Beispill vun EPM7128ATC100-10

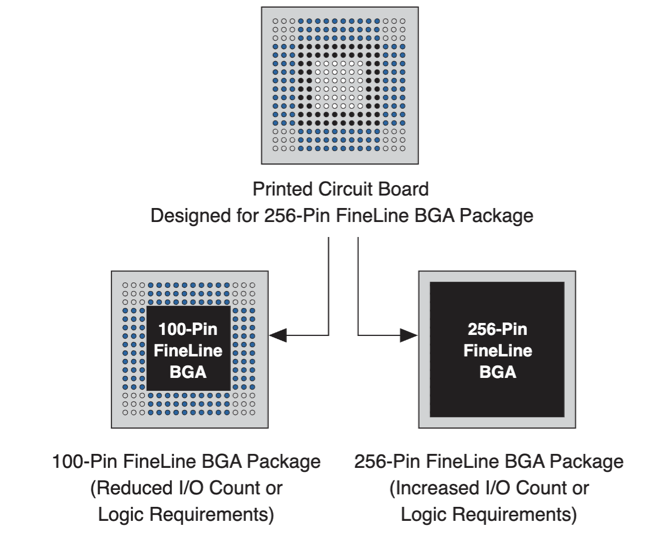

Pin Arrangement weist e gemeinsame gedréckte Circuit Verwaltungsrot Layout datt Multiple FineLine BGA Package Gréissten ënnerstëtzt.En zentrale Verwaltungsrot Design ursprénglech fir eng 256 PIN FineLine BGA Foussofdrock virbereet gëtt mat engem dichten Gitter vun solder Ball Plaze gewisen.De Layout erlaabt e méi klengen 100 Pin FineLine BGA Apparat am selwechte Pin Feld ze placéieren wärend kompatibel Routingverbindunge behalen.Bausse Kugelpositioune bleiwen onbenotzt wann de méi klenge Package installéiert ass, während dat vollt Gitter fir de gréisseren Apparat benotzt gëtt.Dëst Arrangement erméiglecht engem eenzege Bord Design Apparater mat verschiddenen Input Output zielt oder Logik Ufuerderunge ze ënnerstëtzen ouni de PCB Layout änneren.

Spezifikatioune vun EPM7128ATC100-10

Programméierbar Logik Architektur

Den Apparat benotzt eng macrocell-baséiert programméierbar Logikstruktur, déi et erlaabt digital Kreesleef no der Fabrikatioun ze konfiguréieren.All Macrocell kann Kombinatiounslogik oder registréiert Logikfunktiounen implementéieren, wat Designer Flexibilitéit gëtt wann se Kontrollweeër bauen, Signal Routing Logik, an Timing Circuits.Dës Architektur erlaabt verschidde diskret Logikfunktiounen an engem Apparat z'integréieren wärend prévisibel Logik Verhalen behalen.

Strukturéiert Logik Array Blocks

Intern Logik Ressourcen sinn a Logik Array Blocken organiséiert déi Makrozellen gruppéiere a Routingressourcen deelen.Dës Arrangement vereinfacht intern Signalverdeelung an hëlleft eng stabil Logik Operatioun iwwer den Apparat z'erhalen.Signaler kënnen tëscht Blocken duerch en internt Interconnect Netzwierk geréckelt ginn, dat komplex digital Logik Arrangementer ënnerstëtzt.

Breet Input an Output Konnektivitéit

Bis zu véierzeg véier Input- an Ausgangspins erlaben den Apparat direkt mat multiple digitale Signaler an engem embedded System ze verbannen.Dës Pins kënne konfiguréiert ginn fir Input, Output oder Bidirektional Operatioun ofhängeg vun der Designfuerderung.Dës Flexibilitéit erlaabt den Apparat d'Kommunikatioun tëscht Prozessoren, Erënnerungsapparater a Peripherielogikkreesser ze verwalten.

Fast Logik Äntwert

Den Apparat ënnerstëtzt Ausbreedungsverzögerung vu bis zu zéng Nanosekonnen, wat reaktiounsfäeger digital Logik Verhalen erméiglecht.Dës Timingleistung ënnerstëtzt Kontrollfunktiounen déi konsequent Signalschaltung an zouverléisseg Synchroniséierung mat aneren digitale Komponenten am System erfuerderen.

Elektresch Reprogramméierbar Logik

D'Konfiguratioun gëtt gespäichert mat elektresch lösbarer programméierbarer Technologie déi et erlaabt datt d'Apparatlogik aktualiséiert gëtt wann d'Systemfuerderunge änneren.Designer kënnen d'digital Logik während der Entwécklung oder Systeminhalt änneren ouni d'Hardwarekomponent z'ersetzen.

Niddereg Volt Operatioun

Operatioun bannent engem Fourniture Gamme vun dräi Volt bis dräi Punkten sechs Volt erlaabt den Apparat mat vill modern digital Systemer z'integréieren.Dëse Spannungsbereich ënnerstëtzt stabile Logikniveauen, wärend d'Kompatibilitéit mat gemeinsamen digitalen Interfacenormen behalen.

Kompakt Surface Mount Package

Den Apparat gëtt an engem honnert Pin dënn Quad flaach Package entworf fir Uewerflächmontagemontage.De kompakten Package Footprint hëlleft Bordplaz ze spueren an ënnerstëtzt automatiséiert Fabrikatiounsprozesser déi an der moderner elektronescher Produktioun benotzt ginn.

Integréiert Digital Kontrollfäegkeet

Kombinéiert programméierbar Logik, flexibel Routing, a konfiguréierbar Input- an Outputverbindungen erlaabt den Apparat verschidde digital Kontrollaufgaben auszeféieren.Et kann verschidde diskret Logik Circuits ersetzen, wärend e stabile Signalverhalen iwwer embedded elektronesch Designen behalen.

Spezifikatioune vun EPM7128ATC100-10

Produit Attributer	Attribut Wäert
Fabrikant beschwéiert	Altera (Intel)
Spannungsversuergung - Intern	3V ~ 3,6V
Fournisseur Apparat Package	100-TQFP (14x14)
Serie	MAX® 7000A
Programméierbar Typ	EE PLD
Package / Fall	100-TQFP
Package	Bulk
Operatioun Temperatur	0°C ~ 70°C (TA)
Zuel vun Macrocells	128
Zuel vun Logik Elementer / Blocks	8
Zuel vun ech / O	84
Zuel vun Gates	2500
Montéierung Typ	Surface Mount
Verzögerungszeit tpd(1) Max	10 ns
Basis Produit Zuel	EPM7128
RoHs Status	RoHS net konform
Moisture Sensitivity Level (MSL)	3 (168 Stonnen)
REACH Status	REACH Onbeaflosst
ECCN	EAR99
HTSUS	8542.39.0001

Apparat Block Diagramm vun EPM7128ATC100-10

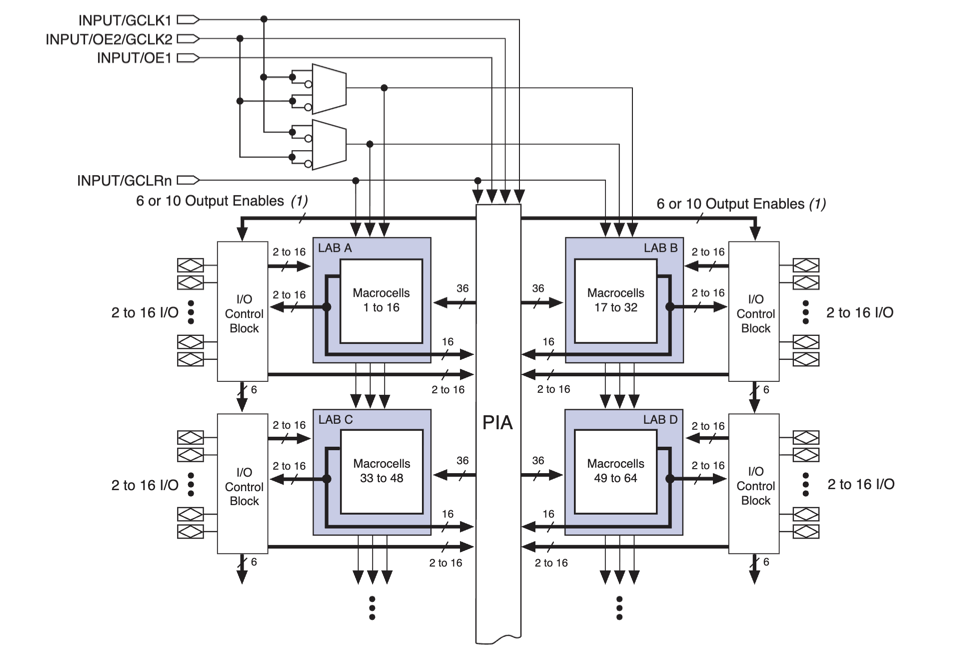

D'Diagramm illustréiert d'intern Logik Architektur benotzt vun MAX 7000A CPLD Apparater wéi den EPM7128ATC100-10.D'Struktur ass organiséiert ronderëm verschidde Logic Array Blocks markéiert LAB A, LAB B, LAB C, an LAB D, all enthält Gruppe vu Makrozellen déi programméierbar Logikfunktiounen implementéieren.Dës Makrozellen ënnerstëtzen Kombinatiounslogik a registréiert Logik Operatiounen am Apparat.D'Logic Array Blocks sinn duerch eng zentral Programméierbar Interconnect Array verbonnen déi Signaler tëscht Logik Sektiounen routes.All Logic Array Block verbënnt mat engem I O Kontrollblock deen den Apparat Input an Output Pins geréiert.Globale Kontrollsignaler inklusiv Auerinputen, Output aktivéieren Signaler, a global kloer Input kommen vun uewen vun der Architektur an a verdeelen Kontrollsignaler iwwer d'intern Logikstruktur fir den Apparat Operatioun ze koordinéieren.

Macrocell vun EPM7128ATC100-10

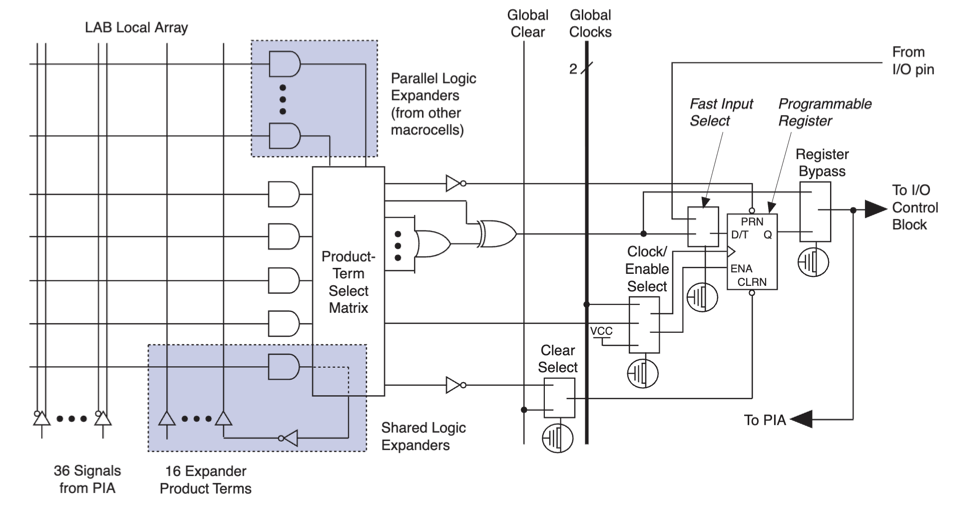

Logik Signaler ginn an d'Makrozelle vun der Programméierbarer Interconnect Array duerch sechsdrësseg Routinglinne verbonne mat der LAB lokaler Array.A Produit Begrëff wielt Matrixentgasung kombinéiert dës Signaler mat bis zu siechzéng Expansioun Produit Begrëffer fir programméierbar Logik Funktiounen ze schafen.Parallel Logik Expanderer erlaben zousätzlech Begrëffer vun Nopeschlänner Makrozellen, während gedeelt Logik Expanderer extra Produktbegrëffer iwwer de Logik Arrayblock verdeelen fir d'Logikkapazitéit ze erhéijen.Ausgangsweeër fidderen e programméierbare Register dee mat globaler Auer a klore Kontrolllinnen funktionnéiert, wat entweder registréiert oder direkt Kombinatiounsausgang erlaabt.A séier Input wielt Wee akzeptéiert Signaler vun engem externen ech O PIN, an engem aschreiwen Contournement Wee erlaabt d'Signal ouni clocked Stockage Passe.Finale Ausgangssignaler ginn entweder op den I O Kontrollblock fir extern Pins geréckelt oder zréck an de Programméierbaren Interconnect Array fir intern Signalrouting.

Uwendungen vun EPM7128ATC100-10

Embedded System Kontroll Logik

Programméierbar Logik Geräter wéi dësen ginn dacks benotzt fir personaliséiert Kontrolllogik bannent embedded Systemer ëmzesetzen.Et kann Timing Bezéiungen tëscht Prozessoren, Sensoren a Kommunikatiounsgeräter koordinéieren wärend de stabile Signalfluss iwwer de System behalen.

Industriell Automatioun Controller

Automatisatiounsausrüstung erfuerdert dacks eng engagéiert Logik fir Sensoren, Relais an Aktuatorsignaler ze managen.Den Apparat kann programméiert ginn fir Kontrollsequenzen, Sécherheetskontrollen a Signalroutingaufgaben ze handhaben, déi an automatiséierte Maschinnen an Iwwerwaachungssystemer benotzt ginn.

Telekommunikatioun Interface Logik

Kommunikatiounsausrüstung benotzt programméierbar Logik fir Signalrouting tëscht Prozessoren an Interfacekreesser ze managen.Den Apparat kann digital Schaltung, Protokollhandhabung, a Signalkonditioun ënnerstëtzen, déi hëlleft eng zouverléisseg Kommunikatioun tëscht Systemkomponenten z'erhalen.

Consumer Electronics Kontroll Circuits

Digital Konsument Produkter vertrauen dacks op kompakt Logik Apparater fir intern Operatiounen ze koordinéieren.Den Apparat kann Timing, Inputveraarbechtung a Signalkontrolle bannent elektronesche Produkter wéi Multimedia Ausrüstung, Heemelektronik a Peripheriegeräter verwalten.

Digital Signal Routing An Interface Management

Systemer déi verschidde digital Ënnersystemer kombinéieren erfuerderen kontrolléiert Signalrouting tëscht Komponenten.Déi programméierbar Logik Struktur erlaabt Designer personaliséiert Routing Logik ze kreéieren déi Signaler tëscht Erënnerung, Prozessoren an externen Interfaces leet.

Staat Machine Ëmsetzung

Vill elektronesch Systemer vertrauen op Staatsmaschinnen fir operationell Sequenzen ze managen.Den Apparat kann dës Staatsbaséiert Kontrollstrukture mat programméierbaren Logikweeër ëmsetzen, déi op Inputbedéngungen an Timingevenementer reagéieren.

Ersatz fir diskret Logik Komponente

Verschidde separat Logik Paarte a Kontrollkreesser kënnen dacks an ee programméierbaren Apparat konsolidéiert ginn.Dës Approche reduzéiert d'Bordkomplexitéit wärend et erlaabt datt d'Logikverhalen duerch Konfiguratiounsupdates ugepasst ginn wann d'Systemfuerderunge änneren.

Virdeeler an Nodeeler vun EPM7128ATC100-10

Virdeeler

• Flexibel programméierbar Logik erlaabt Designer fir personaliséiert digital Kreesleef ëmzesetzen

• Méi séier Entwécklungszyklus am Verglach mat fixe Logik-Apparater

• Kompakt Integratioun vu verschidde Logikfunktiounen an engem eenzegen Apparat

• Zouverlässeg Operatioun mat relativ niddereg Ausbreedung Verspéidung fir Kontroll Logik Aufgaben

• Ënnerstëtzt verschidde Input- an Outputverbindungen duerch 84 I / O Pins

• Reprogrammable Architektur erlaabt Design Aktualiséierungen während Entwécklung

• Gëeegent fir e puer diskret Logik ICs an embedded Systemer z'ersetzen

Nodeeler

• Ënneschten Logik Dicht Verglach mat modern FPGA Apparater

• Limitéiert intern Ressourcen relativ zu méi nei programméierbar Logikfamilljen

• Beschränkt Operatiounstemperaturberäich am Verglach mat industrielle Grad Geräter

• RoHS Net-konform Versioun kann d'Benotzung an e puer modernen Ëmweltkonformitéitsdesign limitéieren

EPM7128ATC100-10 Präis

Deel Zuel	Fabrikant beschwéiert	Schlëssel Fonctiounen	Benotzt Fall / Notizen
EPM7128ATC100-12F Fotoen	Altera	MAX 7000A Famill CPLD mat 128 Makrozellen a ronn 2.500 benotzbar Logik Paarte.Benotzt elektresch lösbar programméierbar Logik Technologie an en 100-Pin TQFP Package mat vill programméierbaren I/O Verbindungen.	Benotzt fir digital Kontroll Logik, Bus Interface Logik, a System gekollt Logik wou verschidde digital Funktiounen an engem programméierbar Apparat ëmgesat musse ginn.
EPM7128ATC100-6 Ubidder	Altera	Héichgeschwindeg Grad CPLD vun der MAX 7000A Architektur.Bitt programméierbar Makrozellen, intern Routing Ressourcen, a flexibel digital Input an Output Pins.	Gëeegent fir timing-sensibel digital Logik, Interface Gestioun, an embedded Kontroll Systemer déi méi séier Logik Äntwert verlaangen.
EPM7128ATC144-10 Ubidder	Altera	CPLD Apparat mat MAX 7000A Architektur mat netflüchtege Konfiguratiounsspeicher an e gréissere Package deen méi I / O Verbindungen fir digital Systemintegratioun ënnerstëtzt.	Gemeinsam an industriell Kontroll Brieder, Kommunikatioun Hardware, a programméierbar Logik Kontroll Aufgaben wou zousätzlech extern Signaler gehandhabt musse ginn.
