EP1C4F324C7N FPGA: Datasheet, Featuren, Programméierungen a Spezifikatioune

Dëse Virdeel ass alles iwwer d'EP1C4F324C7N, eng Zort FPGA Chip gemaach vum Intel.Et ass eng Grond noverzenzen, déi staark Leeschtung brauchen fir ëmmer zu Budget ze bleiwen.An dësem Artikel, Dir fannt Dir, wat Dëst Chic kann, no deem ausgesitt, no deem wéi der Programm benotzt gëtt.Sou wierklechzéi fare Dir un Elektronik fir Autoen aus Effort, Fabrière fir Autoe schafft, oder souguer Heeméck, dësem Post wäert Iech verstoen firwat d'EpC1C4f324C $ schaffen.

Calalog

1. EP1C4F324C7N Iwwersiicht
2. EP1C4F324C7N CAD Modeller
3. EP1C4F324C7N Featuren
4. EP1C4F324C7N Block Diagramm
5. EP1C4F324C7N Spezifikatioune
6. EP1C4F324C7N Uwendungen
7. EP1C4F324C7N ähnlech Deeler
8. EP1C4F324C7N Programméiere Schrëtt
9. EP1C4F324C7n Virdeeler
10. EP1C4F324C7N Verpackung Dimensiounen
11. EP1C4F324C7N Hiersteller
12. Konklusioun

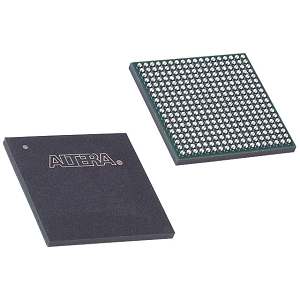

 EP1C4F324C7N

EP1C4F324C7N Iwwersiicht

The EP1C4F324C7N ass en Deel vum Intel's Cycloon® FPGA Serie, speziell fir Käschte-effektiv Uwendungen, déi e gudde Gläichgewiicht vun der Leeschtung an niddregst Zoustand erfuerdert.Dës fPGA Feature 4000 Logik Elementer a 400 Logik Array Blocks (Laboe), Runkompressioune fir mëttelméisseg Kompetenzen.Et enthält 76,5 Kilobits vum totale Ram an ënnerstëtzt bis zu 249 I / O Pins, mécht et héich villsäiteg fir verschidde Bestätegt Ufuerderunge.Uwendungen op Frequenzen op op 320 Mhz ze bedreiwen a mat enger Versuergungspannung vum 1.425v bis 1,575v, den EP1C4C724C7N huet equipéiert Uwendungen op Ufro.Et ënnerstëtzt eng breet Palette vun I / O NEWTLS wéi Lvttl, Lvcmos, SSTL-2, an sstl-3, an ass kompatibel mat externer Memority

Wann Dir sicht Är Operatiounen ze halen, déi fléissend mat zouverléissege Technik fuert, da leeën eng Bulk Uerdnung vun dëser FPKA mat eis fir datt Dir d'Disponibilitéit a Konsequenz hutt.

EP1C4F324C7N CAD Modeller

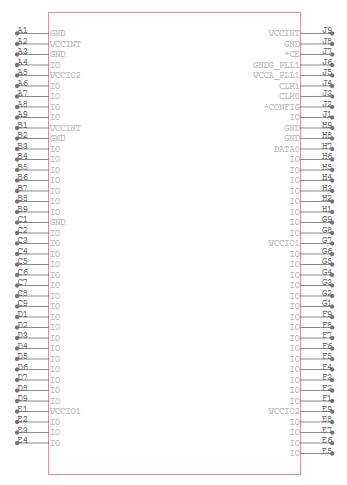

EP1C4F324C7N Symbol

EP1C4F324C7N Symbol

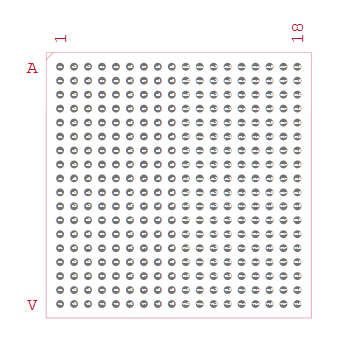

EP1C4F324C7N Footprint

EP1C4F324C7n Foussofdrock

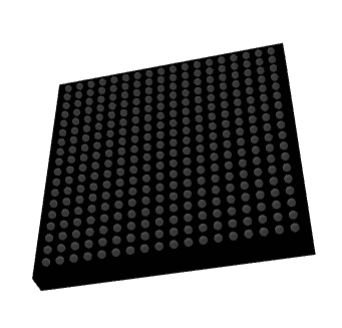

EP1C4F324C7N 3D Model

EP1C4F324C7N 3D Modell

EP1C4F324C7N Features

Logo Lëscht: D'FPGA enthält 4.000 Logik Elementer déi erlaben d'Ëmsetzung vu komplexer Logikkrees an digital Funktiounen effizient ze erlaben effizientfunktiounen.

Logik Array Blocks (Laber): Et enthält 400 Lotzt, ob sinn d'fundamentale Baussent fir d'FPa Architektur, fir den Design vun der gesellschaft Fest vu versegen Défellatiounen.

Total Ram Stécker: D'FPGA ass mat 76.5 Kilobits vun embedded Ram ausgestatt, liwwert op-Chip Memory Ressourcen fir Héichgeschwindegkeetsverbrauch a Späichere.

Zuel vun Ech / o Pins: Mat 249 Benotzerkonfigurable I / O Pins, d'EP1C42F3242424C7 $ ënnerstëtzt eng breet Parmantoptiounen, Upassung. Upassung.

Betrib Frequenz: Et kann op Frequenzen opmierksamzunge bis 320 Mhz, erlaabt et higggeschäfteg Aufgaben a Profnisse a Profnissesch dës effizient virsiichteg ze maachen.

Liwwerreibei: Den Apparat erfaart den Niveau vun enger Offer vum 1.57V LOCV - 1.575 fir flexibel Uwendungen.

Phas-gespaarten Schleifen (PCSS): Et erfëllt Phas-gespaarten Stoops fir präzis Rotschicht fir timing-sensifultoriellen Uwendungen.

Ënnerstëtzung fir multiple I / O Normen: D'FPGA ënnerstëtzt verschidden I / O Standars wéi Lvtts, SvLMES, SSTL-2, an SSTL-3, déi hir breet Cënner a elektresch Kompositioune verbessert, déi seng breet Carmantitéiten a Selbstformant sinn.

EP1C4F324C7N Block Diagramm

EP1C4F324C7N Block Diagram

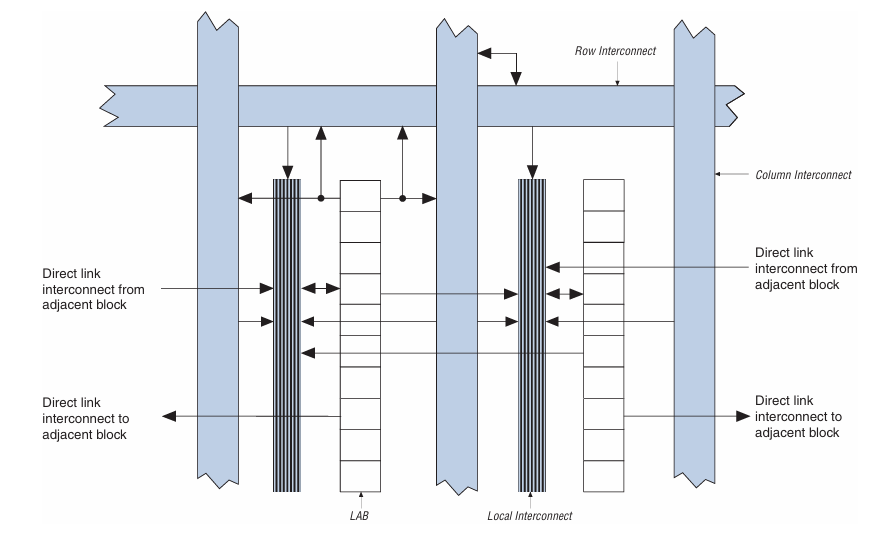

Den Diagramm illustréiert d'Interkonnementer an enger FPGA, speziell rechtméisseg rifft den EP1C4F324C7N Apparat vun der Alttera Cyclone Serie.Am Kär vun dësem Layout sinn de Logik Array Blocks (Laber), déi vertikal ausgeglach sinn, déi Cluster vu Logik Elementer verantwortlech sinnAll Labo ass mat Nopeschcrack duerch direkt Link interkonomen, erlaabt eng Héichgeschwindeg Kommunikatioun an minimiséieren Signalversprauchspersonnungen.Dës direkt Links Prediple Presentatioun effizient, lokaliséiert Datenransfer tëscht ageschriwwenen Logik Blocks ouni bemannte Ressourcen.

Ëmginn d'Laber sinn zwee primär Aarte vu globenden Interkonomen: ROruk interkonnektéiert an an Kolonn interkonnéiertAn.Dës breet blo Linnen zerwéieren als Routing Autobunnen, Aktivéiert Signaler fir iwwer méi grouss Sektiounen vum FPGA Stoff ze zéien.D'Zeil, déi interkonnektéiert horizontal lafen, während d'Kolonn interkonns vertikal lafen.Si erliichtert d'Verbindung tëscht wäitem Logikblocken an Interface mat Inpflatioun / Ausgangs Elementer oder aner funktionell Eenheeten iwwer de Chip.

De lokalen Intercomenekt setzt sech tëscht Laboe a servéiert als e Wiessel Stoff dee d'Global Interknëppelt mat de Laboe.Et erlaabt d'Logikblockien fir Zouganksgidder aus allen direkten an globalen Interconturen.Dëse Rout "Hierarchy, kombinéiert weider, op an de Kolfrollen op Ënnerschecken, gëtt e flexibréiert Approche Mëttlos Verdeoossren, gëtt e flexibréiert Approche.

EP1C4F324C7N Spezifikatioune

Tipps
Paramesnéiergank
Hiersteller
Altea / Intel
Serie
Cycloon®
Verpackungen
Zersuergung
Deellizist
OBSOOLE
Zuel vun de Laboe / klëmmt
400
Zuel vun den Logik Elementer / Zellen
4000 verëffentlecht
Total Ram Stécker
78,336
Zuel vun Ech / O
2499
Verrossung - Offer
1.425V ~ 1.575V
Montéierend Typ
Uewerfläch Mount
Betribsortemperatur
0 ° C ~ 85 ° C (TJ)
Package / Fall
324-BGA
Liwwerant Apparat Package
324 FBGA (19x19)
Basis Produktnummer
EP1C4

EP1C4F324C7N Uwendungen

Netquiser Ausrüstung

D'EP1C4F324C7N ass gëeegent fir dëst Geworking Apparater wéi der Schalter, a Modeller, a Modeller.Et hëlleft Datenverréckelung effizient ze manuivéieren, d'Verpflichtung ze verbesseren an ze reduzéieren fir héich Leeschtung vun der aktueller Netzwierk Operatiounen ze halen.

Industriell Automatesch

Am Beräich vun der industrieller Automatesch, dës FPGA ka benotzt ginn fir Maschinnen ze kontrolléieren an Roboter Systemer.Seng Fäegkeet ass komplex Algorithmen séier ze verschaffen, erlaabt séier d'Kontroll a Iwwerwaachung, d'Produktivitéit a Sécherheet an der Fabrikatioun ze verbesseren.

Konsument Elektronik

D'EP1C4F324C7N fënnt Uwendungen an de Konsument Elektronik, besonnesch a Fahrtausschlag an der Schrëftsteller an der TabrizsSeng robust Veraarbechtungsfäegkeeten déi glatten a reaktiounsfäeger Erfarungen suergen.

Automotive Systemer

Bannent autotiv Uwendungen, dës FPGA bäigedroen op der Funktionalitéit vun der fortgeschratterer Führerheetssystemer (Adas) an In-Gefier Infothuelementssystemer.Et ënnerstëtzt Veraarbechtung an Entscheedung fir Sécherheet an Ënnerhalung déi am modernen Gefierer ze maachen.

Aerospace an der Verdeedegung

D'FPTa ass och appréabel bei aenoskaafen a Verteidegungsschrecht, wou se eventuell ovessval- a Bild Veraarbechtung fir Grafcarken fir Radar- a Cours ze kréien.Seng héich Zouverlässegkeet a Fäegkeet fir ënner extremen Konditiounen ze bedreiwen, maachen et ideal fir militäresch an aerospace Uwendungen.

EP1C4F324C7N ähnlech Deeler

EP1C4F324C8N

EP1C4F324I7N

EP1C4F324C8

EP1C4F324C7N Programméiere Schrëtt

1. Designmassurung: Fänken andeems Dir Ären Design mat enger Hardware Beschreiwungsprooch ze schreiwen, sou wéi vhdl oder Verilog.Dëse Code definéiert d'logescher Struktur an Funktioun vun Ärer hardware Entsuergung.Et ass wichteg fir Är Hardware Iddi zu HDL z'iwwersetzen fir sécherzestellen datt d'FPGa behuelen wéi erwaart.Ier Dir op hardware Entsuergung kënnt, Sielen Ären HDL Code mat Simulatiounssoftware.Probéiert d'Ufroen an d'Fonctionnier vun Ärem Design an engem Design an engem eegene Desistlechen Déier, girl eensätz dorunner kann een optrieden an d'Entwécklungsprozess am Kreditprojet bezuelen.

2. Compilatioun a Synthese : Benotzt Altea's Quartus II Software fir ze kompiléieren an Äert HDL Code ze synthetiséieren.Kompiléierung transforméiert Ären HDL an eng Nettlëscht, eng generesch Beschreiwung vun der FPGA Hardware, déi Ären Design Elementer an d'Routing Ressourcen a Routing Ressourcen a Routing Ressourcen transferéieren.Dept ass bestëmmt, Deel vum Quartusi II-Shëllef, d'éischt Ären Design bannent der fozzing.Et huet der Ofstand vun de logisgeschriwwene matt Wueren, déi un d'Routine vun Substitungen ze berich sollen, ginn un Hëllef vun der Ressourcë gerechen.

3. PIN Aufgab: De Pin Planter am Quarus I I II erlaabt Iech spezifesch Pins op der FPGA an d'Inputs an Outputen an Ärem HDL Code definéiert.Eegent Pin Aufgab ass gutt fir déi kierperlech Verbindung an Interaktioun vun der FPGA mat aneren Hardware Komponenten an Ärem System.

4. Timing Analyse: Benotzt d'Zäitquest Timing Analyzer fir ze garantéieren datt Ären Design entsprécht den Timing Ufuerderunge.Dësen Toolecke fir den Absicht and Zäiten, an d'allgemeng Zäitzäit, hëlleft hëllefen ze vermeiden datt se Themen ze vermeiden wéi Donnéeën Morel.

5. Programméierungsdatei Generatioun: Wéinst engem neie neie Choix ass ausgepuer, an verflicht gefrot, benotzen den Verefreifung mam Quartier un fir eng Programmroudi ze generéieren.Dëse Fichier, typesch mat engem .sof (SRAM Object Datei) oder .POF (programméierbar Objetdatei) Extension, enthält d'Konfiguratioun Daten fir d'FPGA.

6. Gerät Programméierung: Connect de FPGA Board op Ärem Computer mat engem JTAG Interface, sou wéi d'USB-BLACAD.Dës Interface gëtt benotzt fir d'Programméierungsdatei vum PC op d'FPGA ze transferéieren.Maacht de Quartus II Programmerinstrument op fir d'Programming Datei op d'FPGA ze lueden an ze transferéieren.Dës Schrëttkonfigéiert d'FPAGA mat ärer Design, dat afstrof "d'Liwwerung fir déi gewënschsten Funktiounen ze maachen.

7. Verifizéierung: Wann déi FPGA prognostéiert gëtt, funktionell Tester ze verifizéieren fir z'iwwerpréiwen ob d'FPgaga korrekt no den Design Spezifikatioune funktionnéiert.Doduerch kann een Testfäll an engem Labbonstäerkstellen, Kontroll, Kontroll, d'Interfatioune kontrolléieren, an déi fafelen d'Interva optréiwen an d'InterFG am garantéiert mat aner hormitare Komponechten ze genee interaliséieren.

EP1C4F324C7N Virdeeler

Flexibilitéit an der Rekonfigurabilitéit

D'S nei -c4c4f324c7] Personn vu Mikroumibilsen hunn an der Microkontroller ofgeschloss.Dëse fpga kann nei programméiert ginn fir op nei Ufuerderunge unzepassen oder Ännerungen am System Design fir Uwendungen déi iwwer Zäit entwéckelen.Dës Erhuelung erlaabt hir Systemer ze aktualiséieren ouni Hardware ze ersetzen, béid Käschte an Entwécklung Zäit reduzéieren.

Parallel Veraarbechtungsfäegkeeten

Mat senger Fäegkeet fir multiple Operatiounen gläichzäiteg auszeféieren, ass d'EP1C4f324C7 $ exclizéiert, déi héich Performance erfuerderen.Dës Parallel Veraarbechtungsfäegkeet ass e Virdeel iwwer traditionell Mikrokollorer, déi sequentiell opdroen, mécht d'FPGA méi gëeegent fir Inzialen Uwendungen, Video Veraarbechtung, Video Veraarbechtung.

Benotzerdefinéiert Hardware Implementatioun

D'FPG Oempschiicht fir den Design vun der perséinzweeter Hardware-Login ofginten fir de Benotzer hir Operatioun vun der Benotzerfall.Dëst bedeit datt d'EpC1c4f3424C4C4c4CCE fir speziell Aufgaben méi effizient Bezuchlechkeet an ass super Effizatiounen oder Asicateuren ubaussitt.

Käschte-Effektivitéit fir niddereg bis Mëtt Volumenproduktioun

Fir Projeten wou d'Produktiounspolen net ausmëssbraucht hunn, huet d'High Käschte fir en Astic ze entwéckelen, d'EP1C4C424C7N presentéiert eng kosten effektiv Alternativ.Iforméffer vu Virdeeler beweist GleiBenthaltegkeetsauslung.

Integratioun a Raumeffizienz

D'Fäegkeet fir méi Funktiounen ze integréieren an Komponenten an eng eenzeg FPGA Chip ze integréieren mécht den EP1C4f324C7 $ ganz wäertvoll an Weltraum.Dës Intunge gestäeretzt sech op, méi méi kleng, méi Computer Design Designen, super virun eidel Uellojeten, an aner Szenarience wou Plaz fir den Raum Effizien noutwendeg hunn.

EP1C4F324C7N Verpackung Dimensiounen

Packageaart: 324-PIN Fine-Pitch Ball grid Array (FBGA)

Package Gréisst (Längt x Breet): 19 mm x 19 mm

Maximal sittende Héicht: 3.5 mm

Terminal Pitch: 1 mm

EP1C4F324C7N Hiersteller

Den EP1C4F324C7N ass e Feldprogrammer Gate Array (FPGA) hiergestallt Intelwéi eng Acquisitioun vun Altera.Éischt Cyclcononon® Serie, dës FPGA stellt e Segment vum integéierte Portfolio vun integréiert Technologie vun der integréierter Technologie.Intel, e Leader an der Hallefaktorismus an e konformesche Formatesse an der Streck ze liwweren. De Roba FPUST FPUSCACC7N FUNGANCNELLT, DAT FUNKT TOLLT TOPTKATIOUNS AN ENGEM SPECTOKKAPTATIOUNEN AN ENGEM SPECTOCCAPICEN AN E konforme Formatikatik.Dëse fpga Highlights Intel senger Engagement fir héich Performance-Performance Computing Komponenten ze liwweren déi mam Diversen technologesch Bedierfnesser ze dreiwend.

Conclusioun

Egal ob Ärer Verfügbar Kontrollaktikinikecht entwéckelt, handelt am Kader Konstruktioun déi digelasiséiert, d'Expella vun der Leeschtung ofgebaut.Mat senge grousser Absidde I / O Notzilitéit huet et onvershaegesch Usprofungen iwwer eng breet Methoffer iwwert eng bannent modernen Designatiounen.Botz dem Intel's Industady-féierend Support bleift, bleift dës FPAptable an adaptable Léisung fir ROUPT COUBSBILITIK BENOTZT BE LËSCHT BEZUELTEN A BEHALT BENOTZT.

Datatheet PDF

EP1C4F324C7N Datasheeter:

All Dev pkg Chg 1 / Aug / 2018.pdf

MultIn Dev Dessicant Chg 19 / Jul / 2019.pdf

Mult Sery Serie Chogs 26 / Mar / 2020.PDF

Virtuell JTAG Megafunioun Guide.pdf

Zylindresch Batterie Holder.pdf

Mult Dev substrate Material Chg 25 / Aug / 2017.pdf
