AD8542AR Dual Operational Amplifier Technesch Iwwersiicht

Dir kritt e klore Bléck op den AD8542AR a wéi et an alldeegleche Analog Circuits passt.Dësen duebelen Operatiounsverstärker ass fir niddereg Kraaftverbrauch gebaut a funktionnéiert gutt mat eenzel Versuergungsspannungen, sou datt et einfach ass a kompakt Designen ze falen.Dir kënnt et fir Sensorsignaler, portable Geräter oder einfach Filteraufgaben benotzen ouni Iech Suergen iwwer héije Stroum ze zéien.Mat Rail-to-Rail Input an Output benotzt Dir Är Versuergungsbereich besser, wärend d'Signaler stabil a prévisibel halen.

Katalog

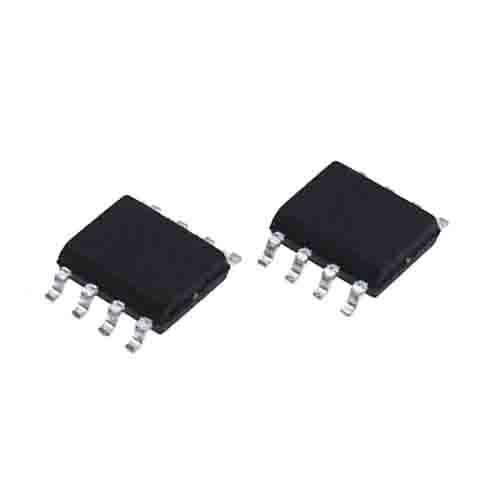

AD8542AR Iwwersiichtskaart

Déi AD8542AR Präis ass en duebel allgemeng Zweck operationell Verstärker gebaut fir niddereg Kraaft Operatioun a Schinn zu Schinn Input an Output Leeschtung.Et funktionnéiert vun enger eenzeger Versuergung an ënnerstëtzt niddereg Spannungssystemer wou effizient Signalhandhabung erfuerderlech ass.Den Apparat bitt stabil Verstäerkung fir kleng Analog Signaler wärend konsequent Verhalen iwwer säi Betribsberäich behalen.Säin Dual Channel Design ënnerstëtzt kompakt Circuit Layouten a reduzéiert d'Zuel vun de Komponenten.Allgemeng Benotzunge enthalen Sensor Signalkonditioun, Batterie ugedriwwen Instrumenter, portable Miessapparater, a Basis Analog Veraarbechtungsstadien.Den Deel balanséiert Genauegkeet a Kraafteffizienz fir alldeeglech Analog Funktiounen.Dir sicht AD8542AR?Kontaktéiert eis fir aktuell Aktie, Leadzäit a Präisser ze kontrolléieren.

Spezifikatioune vun AD8542AR

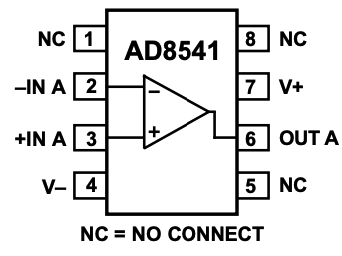

AD8542AR Pin Beschreiwung

Pin Zuel	Pin Numm	Beschreiwung
1	OUT A	Verstärker A Ausgang
2	-AN A	Amplifier A Inverting Input
3	+AN A	Amplifier A noninverting Input
4	V-	Negativ Versuergung oder Buedem
5	+ENG B	Amplifier B noninverting Input
6	-AN B	Amplifier B Inverting Input
7	AUS B	Verstärker B Ausgang
8	V+	Positiv Versuergung

AD8542AR CAD Modell

Spezifikatioune vun AD8542AR

AD8542AR Online Uerdnung

AD8542AR 3D Modell

Spezifikatioune vun AD8542AR

Dual Channel Configuratioun

Den AD8542AR enthält zwee onofhängeg Verstärkerkanäl an engem Apparat.Dëst erlaabt engem eenzege Komponent gepaart Analog Signaler ze verschaffen, déi hëlleft Verwaltungsrot Plaz reduzéieren an Circuit Layout vereinfacht.Béid Kanäl funktionnéieren mat passenden elektresche Verhalen, ënnerstëtzen equilibréiert a konsequent Signalveraarbechtung.

Rail to Rail Input an Output Operatioun

Inputs an Ausgänge kënnen no bei béide Versuergungsniveauen schwéngen.Dëst erlaabt eng besser Notzung vum verfügbaren Spannungsbereich, besonnesch an niddrege Spannungssystemer.Signaler kënne mat minimalem Verloscht vum dynamesche Beräich veraarbecht ginn wann se vun enger eenzeger Versuergung funktionnéieren.

Low Power Betribssystemer Charakteristiken

Den Apparat zitt ganz wéineg Versuergungsstroum während normaler Operatioun.Dëst ënnerstëtzt méi Batterie Liewen a manner allgemeng Kraaftfuerderung.Et ass gutt gëeegent fir Systemer déi fir verlängert Perioden aktiv bleiwen.

Niddereg Input Offset Volt

Eng kleng Input Offset Spannung hëlleft d'Genauegkeet z'erhalen wann Dir niddereg Niveau Signaler verstäerkt.Dëst reduzéiert onerwënscht Spannungsfehler beim Ausgang.Stabilt Offsetverhalen ënnerstëtzt widderholl Miessunge.

Extrem niddereg Input Bias aktuell

D'Input Etapp zitt nëmmen e ganz klenge Betrag u Stroum.Dëst miniméiert Interaktioun mat héijer Impedanz Signalquellen.Et hëlleft d'Signalintegritéit a sensiblen Inputweeër ze erhaalen.

Allgemeng Zweck Gewënn Bandwidth

D'Gewënnbandbreedung ënnerstëtzt allgemeng Analog Signalfrequenzen, déi a Sensing- a Kontrollkreesser benotzt ginn.Et bitt stänneg Verstäerkung ouni exzessiv Signalverzerrung.Dëst mécht den Apparat gëeegent fir eng breet Palette vun alldeeglechen Analog Aufgaben.

Kontrolléiert Schluechtrate Verhalen

D'Schlësselrate erlaabt glat Ausgangsiwwergäng wann den Input Signal ännert.Dëst ënnerstëtzt stabil Signalverfolgung ouni abrupt Kanten.Et hëlleft prévisibel Zäitreaktioun z'erhalen.

Output Drive Kapazitéit

D'Ausgangsstadium kann moderéiert Stroumniveauen Quell an ënnerzegoen.Dëst erlaabt eng direkt Verbindung mat Lasten wéi Filteren oder Konverter.A ville Designen ass keng zousätzlech Pufferstadium erfuerderlech.

Breet Single Fourniture Volt Range

De Verstärker funktionnéiert iwwer eng breet Palette vu Versuergungsspannungen.Dëst erlaabt Kompatibilitéit mat verschiddene Systemkraaftniveauen.Et ënnerstëtzt flexibel Integratioun a gemëschte Spannungsdesignen.

Verlängert Temperatur Operatioun

Den Apparat ass spezifizéiert fir iwwer eng breet Temperaturberäich ze bedreiwen.Elektresch Leeschtung bleift stabil ënner variéieren thermesch Konditiounen.Dëst ënnerstëtzt d'Benotzung an industriellen an Outdoor Ëmfeld.

Spezifikatioune vun AD8542AR

Produit Attributer	Attribut Wäert
Fabrikant beschwéiert	D'Kapitaliséierung vu Analog Devices, Inc.
Spannung - Versuergungsspan (Min)	2,7 V
Spannung - Versuergungsspan (Max)	5,5 V
Volt - Input Offset	1mv vun
Gewënn Bandwidth Produit	1 MHz
Schluecht Taux	0,92 V/µs
Ausgang Typ	Rail-to-Rail
Aktuell - Versuergung	45 µA (x2 Channels)
Aktuell - Ausgang / Kanal	30 mA
Aktuell - Input Bias	4 pA ze
Operatioun Temperatur	-40°C ~ 125°C
Zuel vun Circuiten	2
Montéierung Typ	Surface Mount
Fournisseur Apparat Package	8-SOIC
Package / Fall	8-SOIC (0,154", 3,90 mm Breet)
Package	Tube
Basis Produit Zuel	AD8542

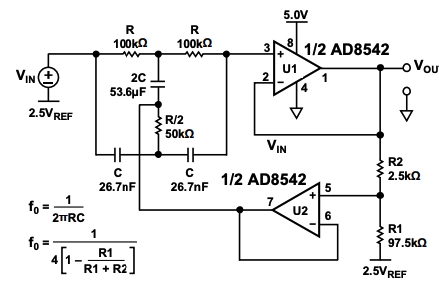

Applikatioun Circuit vun AD8542AR

Aktiven Twin-T Notch Filter konfiguréiert fir 60 Hz Interferenz ze refuséieren mat béide Kanäl vum AD8542 Dual Operational Amplifier ënner Single-Supply Operatioun.De Circuit kombinéiert e passive Zwilling-T-Netz aus passenden Widderstänn a Kondensatoren mat enger aktiver Verstärkerstuf fir Notchdéift ze erhéijen an de Qualitéitsfaktor ze kontrolléieren, deen op 10 duerch e definéierte Widderstandsverhältnis gesat gëtt.Eng 5,0 V Versuergung gëtt mat enger 2,5 V Referenz benotzt fir de Signalwee ze biaséieren, wat eng korrekt Operatioun ouni negativ Schinn erlaabt.Eng Verstärker Sektioun veraarbecht de gefilterte Signal, während déi zweet d'Mëttversuergungsreferenz buffert, a garantéiert eng stabil Biasing.Komponentwäerter ginn ausgewielt fir d'Notchfrequenz no der Standard RC Relatioun z'etabléieren, wat d'Konfiguratioun gëeegent mécht fir d'Kraaftlinn Geräischer an nidderegfrequenz Analog Signalweeër z'ënnerdrécken.

Spezifikatioune vun AD8542AR

Portable a Batterie ugedriwwen elektronesch Geräter

Den AD8542AR gëtt allgemeng a portable Elektronik benotzt, wou niddereg Versuergungsspannung a geréng Kraaftoperatioun erfuerderlech sinn.Et ënnerstëtzt stabil Signalverstäerkung beim Zeechnen vum minimale Stroum, wat hëlleft d'Batteriebetribszäit ze verlängeren.D'Schinn zu Schinne Verhalen erlaabt Signaler präziist veraarbecht ze ginn och wann d'Batteriespannung ännert.

Sensor Signal Conditioning Circuits

A Sensorbaséierte Systemer gëtt den AD8542AR benotzt fir Signaler op nidderegen Niveau ze verstäerken, ze pufferen oder ze skaléieren ier weider Veraarbechtung.Säin nidderegen Input Biasstroum hëlleft sensibel Sensorausgaben ze laden.Dëst ënnerstëtzt méi propper Signaltransfer vu Sensoren wéi Temperatur, Drock oder Liicht Sensing Elementer.

Low Power Instrumenter Systemer

Den Apparat passt gutt an Instrumenter, déi fir laang Perioden aktiv musse bleiwen.Et bitt stänneg Verstäerkung wärend d'Kraaftverbrauch niddereg hält.Dëst mécht et gëeegent fir Iwwerwaachungsausrüstung wou konsequent Signalverhalen an Effizienz souwuel erfuerderlech sinn.

Consumer Electronics Analog Front End Circuits

Den AD8542AR gëtt an analoge Frontendstadien benotzt fir Signaler fir Konversioun oder Kontrollblocken virzebereeden.Et hëlleft Spannungsniveauen a glat Signaliwwergäng ze stabiliséieren.Dëst verbessert Konsequenz an Audio Weeër, Benotzer Input Circuiten, an niddreg Vitesse Analog Schnëttplazen.

Industriell Kontroll an Iwwerwachung Systemer

An industrielle Systemer ënnerstëtzt de Verstärker Signalkonditioun fir Kontrollfeedback an Iwwerwaachungsweeër.Seng breet Operatiounstemperaturberäich erlaabt et zouverlässeg iwwer verännert Ëmweltbedéngungen ze funktionnéieren.Dëst ënnerstëtzt prévisibel Systemverhalen a laangfristeg Operatioun.

Allgemeng Zweck Amplifikatioun an Embedded Systemer

Den AD8542AR gëtt dacks fir allgemeng Verstärkungsaufgaben bannent embedded Plattformen ausgewielt.Et kann Signaler tëscht gemëschten Analog an Digital Blocks bufferen.Dës Flexibilitéit erlaabt et Filteren, Skaléieren an Isolatiounsfunktiounen a kompakten Designen z'ënnerstëtzen.

Spezifikatioune vun AD8542AR

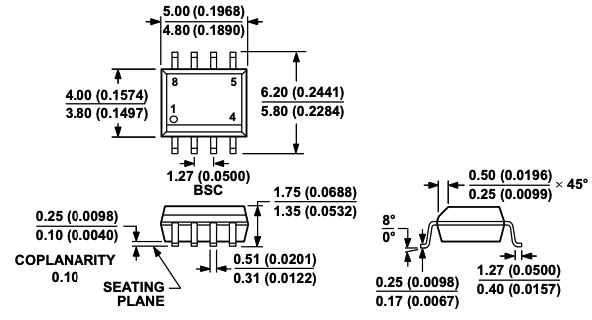

Kompakt Surface-Mount Package definéiert vun aacht Leads symmetresch ronderëm e schmuele véiereckege Kierper arrangéiert, mat Dimensiounen an Millimeter an Zoll-Äquivalenten fir Referenz spezifizéiert.De Layout weist eng Kierperbreet vun ongeféier 3,80 bis 4,00 mm an eng Gesamtlängt vu ronn 4,80 bis 5,00 mm, mat enger nomineller Bläi-Pitch vun 1,27 mm.Lead Geometrie enthält definéiert Lead Breet, Dicke a Standoff Héicht fir eng korrekt Lötung a Koplanaritéit ze garantéieren, déi op 0,10 mm spezifizéiert ass.D'Zeechnung identifizéiert d'Sëtzebene Ausrichtung, d'Féierungswénkel an d'Schachtdetailer, a bemierkt d'Konformitéit mam JEDEC Standard MS-012-AA, déi konsequent mechanesch Kompatibilitéit fir gedréckte Circuit Board Assemblée ubitt.

Virdeeler an Nodeeler vun AD8542AR

Virdeeler

• Dual Channel Design ënnerstëtzt kompakt Circuit Layouten

• Niddereg Versuergungsstroum ënnerstëtzt energieeffizient Operatioun

• Rail to Rail Input an Output erlaabt eng besser Notzung vu nidderegen Versuergungsspannungen

• Ganz niddereg Input Bias aktuell passt héich impedance Signal Quellen

• Breet Operatioun Temperatur Gamme ënnerstëtzt variéiert Ëmfeld

• Stabil Verhalen passt allgemeng Zweck Analog Signal Ëmgank

Nodeeler

• Limitéiert Gewënnbandbreet beschränkt d'Benotzung a méi héije Frequenzsignaler

• Moderéiert Schluechtgeschwindegkeet limitéiert d'Äntwert op séier Signalännerungen

• Fourniture Volt Beräich ënnerstëtzt net héich Volt Systemer

• Allgemeng Zweck Design kann net ultra niddereg Kaméidi Uwendungen Kostüm

AD8542AR Alternativen

Deel Zuel	Fabrikant beschwéiert	Schlëssel Fonctiounen	Benotzt Fall / Notizen
AD8542ARM-REEL Fotoen	D'Kapitaliséierung vu Analog Devices, Inc.	Dual Low-Power operationell Verstärker mat Schinne-zu-Schinne-Ausgangsbetrieb, nidderegen Input Biasstroum a stabiler Leeschtung iwwer e breet Temperaturbereich.Geliwwert a Band- a Reelverpackungen fir automatesch Montage.	Gutt gëeegent fir Batterie-ugedriwwen a Raum-limitéiert Designs déi op automatiséiert Surface-Mount Produktioun vertrauen, dorënner portable Instrumenter a Sensor Signal Konditioun Kreesleef.
AD8542AR-REEL7	D'Kapitaliséierung vu Analog Devices, Inc.	Dual allgemeng Zweck Op Verstärker mat Schinn-zu-Schinne-Ausgänge, nidderegen Roustroum, a konsequent elektresch Charakteristiken.Geliwwert an héich-Volumen Reel Verpakung.	Allgemeng benotzt an Héichvolumen Fabrikatioun fir Analog Signalveraarbechtungsaufgaben wéi Verstäerkung, Puffer, a Konditioun a Kontroll- an Iwwerwaachungssystemer.
AD8542AR-REEL Fotoen	D'Kapitaliséierung vu Analog Devices, Inc.	Niddereg Kraaft Dual Operatiounsverstärker mat Schinn-zu-Schinne-Ausgangsfäegkeet, moderéierter Bandbreedung, a gerénger Input Biasstroum.Entworf fir Surface-Mount Uwendungen.	Gëeegent fir allgemeng Analog Kreesleef wou e nidderegen Energieverbrauch a kompakt Surface-Mount Verpakung erfuerderlech sinn, wéi Konsumentelektronik an embedded Systemer.

Iwwer Analog Devices, Inc.

Analog Devices, Inc.Säi Produktportfolio ënnerstëtzt d'Signalmiessung, d'Konversioun, d'Muechtkontrolle an d'Datehandhabung iwwer eng breet Palette vun elektronesche Systemer.D'Firma servéiert Mäert wéi Industrieausrüstung, Kommunikatioun, Gesondheetsariichtungen a Konsumentelektronik.Seng laang Operatiounsgeschicht reflektéiert e Fokus op stabil Leeschtung, konsequent Qualitéit a laangfristeg Produktsupport.D'Komponente vun der Firma ginn allgemeng a Systemer benotzt déi zouverléisseg Signalverhalen ënner ënnerschiddlechen elektreschen an Ëmweltbedéngungen erfuerderen.

Conclusioun

Den AD8542AR bitt eng equilibréiert Mëschung vu gerénger Kraaftverbrauch, stabiler Leeschtung a flexibelen Signalhandhabung.Dir kënnt op säin Dual Channel Setup vertrauen fir Plaz ze spueren an extra Deeler an Ärem Circuit ze reduzéieren.Säin Schinn-zu-Schinne Verhalen hëlleft Iech méi aus nidderegen Versuergungsspannungen ze kréien ouni komplex Biasing.Mat nidderegen Input Viraussetzungsstroum an Offsetspannung handhabt et kleng Signaler propper.Den Apparat funktionnéiert gutt iwwer eng breet Temperaturberäich, sou datt et zouverlässeg ass a ville Ëmfeld.Insgesamt passt et gutt an alldeeglechen Analog Designen wou Einfachheet an Effizienz wichteg sinn.
