7-Segment Display: Pin Konfiguratioun, Aarte a Betrib Prinzip

Dëse Gaart erkläert alles iwwer siwe-Segment Bedreiwen.Et schwätzt driwwer wéi si Aarbecht Aarbecht, den zwou Haaptaarten (gemeinsame &D an heesche Kathad), a wéi d'Deeler bannen arrangéiert ginn.Lige bleift och mat wéi dës Affichage am Liewen benotzt a bréngt hir gutt Punkten, an e puer Saachen déi se net maachen.

Calalog

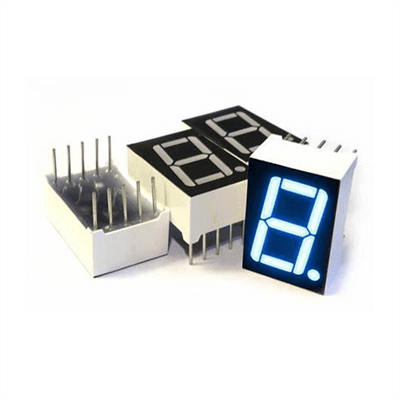

Figur 1. Seven-Segment Display

Wat ass e siwe-Segment Display?

E siwe-Segment-Display ass en elektroneschen Krichszonde entwéckelt fir d'Zuelen ze weisen an e puer Bréiwer mat siwe Liicht-teriting Segmenter arrangéiert an enger Figur-aacht Layout.All Gras ass natierlech duerch de Bauch op equimitell gepriitschen, op 9 ...R DIGTTTER organiséieren.

All Segment ass eng gefouert datt d'Emplittel wann se ugedriwwe ginn.Den Affichage schafft andeems Sproduktioun vun der Lücksender vun der Lücksellungen ugewannt, wat Liicht duerch Elektrolentenzence produzéiert gëtt.

Duzess as locatioun an de 1960er an di Joerzäit an 70er as de leschteren technologien wéi Niixieen an villercher Iwwersiicht wéi d'Niixieen angemaach schéinlech Indikesse ersetzen ewéis am20er Indikaten ersetzen.Dës nei Affichage ware méi einfach ze fuere, manner Kraaft benotzt a méi haltbar.Bis de spéiden '70er sinn, waren se Standard am Rechner, Clocks, a moossen Offizéierer.

Och haut, déi hautstens esou einfach benotzt, déi einfach benotzt sinn, déi einfach, zouschennescht Numeri up upuch brauchen.Si bidden niddreg Kraaft, dee selbstverständlech Biller, an einfach KontrollVerbetzt ginn Domatikemmaterialien hunn, déi se méi séier auszeginn ,chen a méi léif wéi d'Arakt souwäit em déi kompakt Gudpelitéiten aushalen.

Aarte vu siwe-Segment weist

Siv vum siwe SensVnoden kommen an zwee Haaptstypen, baséiert op, op wéi d'Internolen wirdéiert: allgemeng Linne an gemeinsame Kathoden (CC).Ënnerscheed läit a wéi d'Las Segments decidéiert elektresch Verbindungen.

Allgemeng Anode (ca)

An engem gemeinsame Ande Display, all déi positiv Säiten (angenannten Anood) vun de LEDen zesumme verbonne sinn.Dës Grupp vu positiver Verbindunge ass mat der positiver Energieversuergung verbonnen.

Fir e Segment (een Deel vum Zuel vun der Nummer Füügt ze verwalten), schéckt e niddreg Sendial (wat eng Verbindung beim Terrain oder 0 Voltenterung genannt (0 Stëmmen huet sech genannt.Dëst erlaabt Elektrizin fir Flow an de Segment Luuchten erop.

Dësen Type vum Display funktionnéiert gutt mat bestëmmte Aarte vu digital Circuiten, besonnesch déi entwéckelt sinn déi entwéckelt fir aktuell erof op de Buedem ze zéien.E Beispill ass TTL (Transistor-Transistor Logik) Circuits.

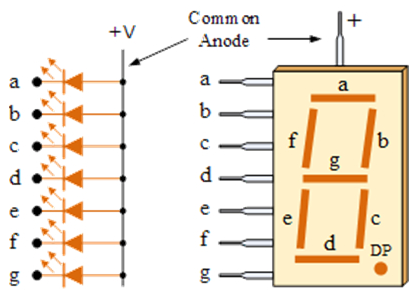

Bild 2. Allgemeng Anode Konfiguratioun

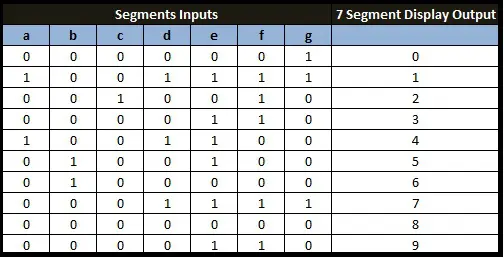

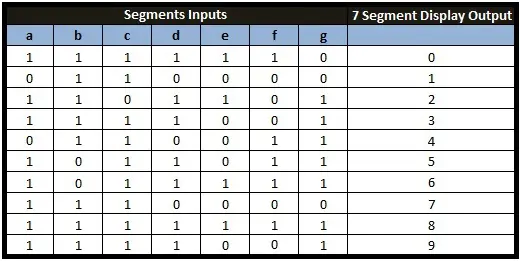

Figur 3. Wourecht Dësch

Gemeinsam Kathode (CC)

An engem gemeinsame Kathode Display, all déi negativ Säiten (Kathodes) vun de LEDen sinn zesumme verbonne a gebonne sinn.

Ellen e Segment opzehalen, da schéckt en héije Signal (eng Spannung, wéi 5V) op déi positiv Säit (seeg) vun deem Segment)Dëst Meet Stroumfeld vun dem Wäert vum Unistecker vum Uniste vun dem Love an de Segmenten opgaang.

Auss eenzegt Themen Gemeinschaften sinn normalerweis méi einfach mat Mikroskoller ze benotzen, wéi Ardua oder Horpier Pi, well dës Apparater ass direkt aus hiren Ausgablannen.

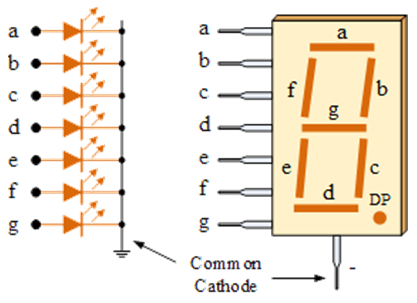

Bild 4. Gemeinsam Kathod Konfiguratioun

Figur 5. Wourecht Dësch

Struktur vun engem siwe Segment Display

Figur 6. Top Vue vu siwen Segment Display

All siwe-Segment Displah Ziffer besteet aus siwen individuellen Leds an engem rechteckege Muster arrangéiert deen an "8" ausgesäit.D'GIGMenter sinn derzéier gekléiert ginn mat dräi horizontal Segmenter (A, s, G, d).E puer Inveseren enthalen och en Dezimalpunkt, lokaliséiert, no ënnen riets.

Figur 7. Dezimal oder Punkt Punkt

Modern Affichage benotzt normalerweis Uewerfläch-montéiert Leds an Plastik oder Erhuelung agebonnen.Den Affichage Wunneng enthält dacks Liichträmen, déi sech beim Bluenesch Segmésseg Segierung ënnerléisen.D'Cassing ass typesch geschnidden oder gefreet fir ze hëllefen d'Liicht ze hëllefen an de Kontrast ze verbesseren.

Standard Singterzëlter weist zéng Pins: een fir jiddereng vun de siwe Segmenter, ee fir den Dezimalpunkt an een oder zwee fir de gemeinsame gemeinsame gemeinsame gemeinsame gemeinsamen gemeinsamen heefegalen Terminal.Illend Ligen oder spreen all Segment mat sengem Siganging zu senger jiddwerweler geruff.

Everydays abegraff an Operatiounsplazen abegraff fir aktuell ze kontrolléieren, anerer sinn anerer extern Resisteuren erfuerderen.Gutt thermesch Design hëlleft dem Ecran opléisen iwwer laang Perioden, och an usprochsvoll Ëmfeld.

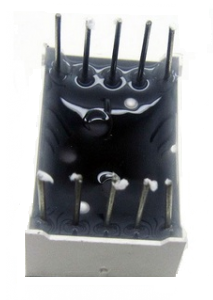

Figur 8. Ënnen Vue vu siwen Segment Display

Pin Konfiguratioun vun engem siwe-Segment Display

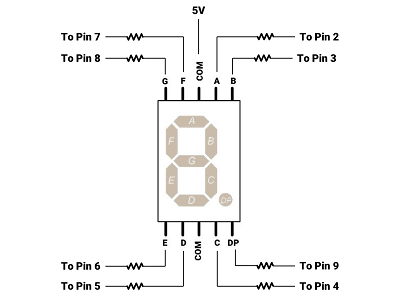

Figur 9. PIN Diagramm

Petzlech Zuel	Bedstéiert Verméigen	Funioun
Pin 1 1	E	Kontrolléiert Segment e
Pin 2 2	D	Kontrolléiert Segment D
Pin 3	Com (heefeg Pin)	Gemeinsam Anode oder Kathode
Pin 4	C '	Kontrolléiert Segment C
PIN 5 5	DP DP	Kontrollen Dezimalpunkt (DP)
PIN-6	Elz	Kontrolléiert Segment B
Pin 7	A K)	Kontrolléiert Segment A
Pin 8 8	Com (heefeg Pin)	Gemeinsam Anode oder Kathode
Pin 9	F an	Kontrolléiert Segment F
PIN 10	G	Kontrolléiert Segment g

Wéi funktionéiert e siwe-Segment-Display?

E siwe-Segment Display funktionnéiert duerch d'Beleidegunge fir d'Segmenter fir Zuelen oder einfach Bréiwer ze bilden.All Segment ass eng individuell gefouert datt de Glühwäpper iwwer déi aktuell Richtung floert.

Figur 10. Display Zuelen

Fir eng Nummer ze weisen, dréit de System op déi richteg Kombinatioun vu Segmenter.Zum Beispill, fir "0 ze weisen," all Segmenter ausser g Lit.A "1" huet sech nëmmen op B an C. dës Kombinatiounen an der Microcontroller Erënnerung gespäichert oder gehandhabt vun engem dekodéierte Chip.

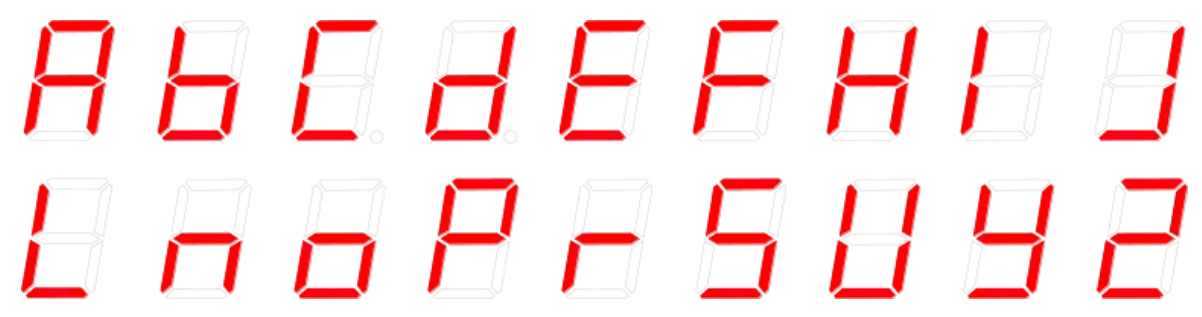

Figur 11. Siwe Segment Alphabet Charaktere

E puer Bréiwer wéi A, C, C, a, a fk ka waescht sinn, awer vill sinn schwéier wéinst dem limitéierten Segment Zielen ze vertrieden.Bréiwer wéi Q oder R si schwéier kloer ze weisen.

A Systemer mat méi wéi eng Ziffer, ugewisen Uwendung Multiple.Dëst bedeit nëmmen eng Ziffer gëtt op enger Zäit beliichten, awer de System schalt tëscht Zifferen sou séier (normalerweis 60 Mol pro Sekonn oder méi), déi se all op eemol leien.Dëst rett Kraaft a reduzéiert d'Zuel vun de erfuerderleche Verbindungen.

Den Decimale Match ka fir d'Worksetefe benotzt ginn, oder well e spezielle Indikatatikator benotzt.E puer Clocks benotzen souguer Dezimalpunkter wéi blinkend Colonen.

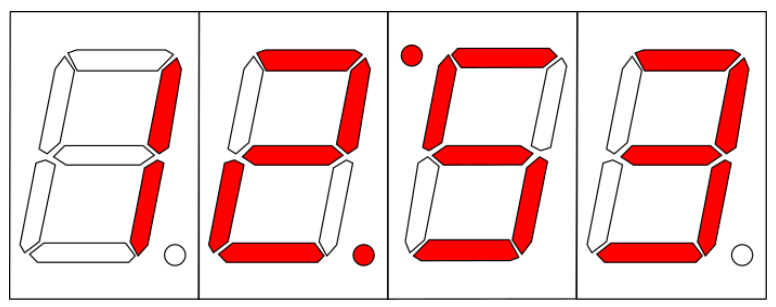

Figur 12. Siwe Segment hunn Clock Zäit Display gefouert

Siwe-Segment Display Coden

Fir Zuelen op engem siwen-Segment Display ze weisen, all Ziffer Luucht op eng eenzegaarteg Segmenter op.Dës Musteren gespäichert als binär Coden.D'Coden sinn anescht fir allgemeng Kathode an heefegode Aldoen, ofhängeg vu wéi d'Segmenter opmaachen.Den Dësch hei ënnendrënner weist d'Coden fir Zifferen 0 bis 9.

Ziffere	Segmenter beliche (A-g)	Binärcode (Gemeinsam Kathod)	Hexcode (CC)	Binärcode (Allgemeng Anode)	Hexcode (CA)
0 Boneier	A, b, c, d, e, f	0b00111111	0x3f	0B11000000	0xc0
1	B, c	0b00000110	0x06	0b11111001	0xf9
2	A, B, d, e, g	0b01011011	0x5b	0b10100100	0xa4
3.	A, b, c, d, g	0b01001111	0x44f	0B10110000	0xb0
4	B, c, f, g	0b011001110	0x66	0b10011001	0x99
5-	A, C, D, F, G	0b01101101	0x6d	0b10010010	0x92
6	A, c, d, e, f, g	0b01111101	0x7D	0b10000010	0x82
7	A, B, C	0b00000111	0x07	0B11111000	0xf8
8	A, b, c, d, f, f, g	0b01111111	0x7f	0b10000000	0x80
9	A, B, C, D, F, G	0b011011111	0x6f	0b10010000	0x90

Wéi kontrolléieren ee siwe-Segment Display?

Et ginn e puer gemeinsame Weeër fir en Affichage ze kontrolléieren.Loosst eis duerch déi einfachst bis méi fortgeschratt ginn.

Direkt Verbindung op Mikrocontroller

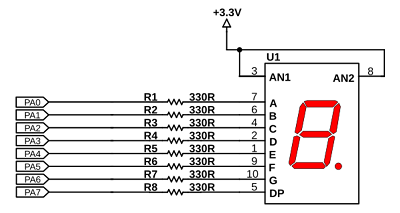

Figur 13. Circuit Diagramm vun der direkter Verbindung vun engem siwen-Segment Display an engem Mikrokontroller

Den einfachste Wee fir eng Ziffer ze kontrolléieren andeems Dir all Segment op säin eegene Pin op der Mikrokontroller verbënnt.Dëst funktionnéiert gutt fir kleng Projeten déi nëmmen eng Zuel weisen.

Fir e gemeinsame Ande Display, all déi positiv Säiten (Anood) vun de LEDen verbonne mat Kraaft (wéi 3.3V oder 5V).Déi negativ Säit (Kathode) vun all Sottor geet duerch e Resistent an dann op e Pin op der Mikrokontroller.Wann de Mikrocontroller e nidderegen Signal schéckt, gëtt de Segment weider.

Dëse Setup gëtt Iech voll Kontroll vun all Segment, sou datt Dir all Zuel kënnt maachen.Awer et benotzt vill Pins, Seregementer siwe fir d'Segmenter an eng méi wann Dir den Decimifpunkt benotzt.Zum Beispill kënnt Dir Pins Pa0 duerch Pa7 op engem Arduino oder Stm32 zu all Segment verbannen.D'Resisateuren (ongeféier 220-330 ohm) schützen d'Lsd vun ze vill aktuell.

Dës Method ass einfach, awer wann Dir méi wéi enger Zifferen wëllt weisen, et geet Iech net gutt, Dir wäert aus Pins maachen.Dat ass wann et besser multiplexing oder e Display Driver Chip ze benotzen.

Multiplexing fir méi Zifferen

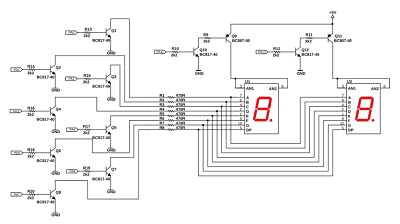

Figur 14. Transistor Chauffer Circuit fir zwee siwe Segment weist

Wann Dir méi wéi eng Ziffer benotze wëllt, mat all Segment an de Microcontroller benotze géif ze vill Pins.Multiplexing ass en Trick dat hëlleft Iech vill Zifferen ze kontrolléieren mat manner Pins.

A Multiplexing, all Ziffere deelen déi selwecht Segment Drot.Awer nëmmen eng Ziffer Luuchten op enger Zäit.D'Mikrokontroller Schalter tëscht Zifferen ganz séier, sou gesäit et aus wéi all d'Zifferen op eemol sinn.

All Ziffer gëtt op en Transistator ëmgewandelt.De Microcontroll schéckt Daten fir d'Ziffer a schalt säin Transistor.Dunn bewert hien op déi nächst Ziffer, an esou weider.Dëst widderhëlt séier sou datt Är Aen d'ganz Zuel op eemol gesinn.

Dir braucht nëmmen siwe Segment Drot an engem Drot fir all Ziffer Transistor.Dir kënnt och en Chip wéi de Sn74hC595 Shift Register benotzen.Et léisst Dir Daten mat manner Pins schécken a kontrolléiert d'Segmenter mat nëmmen e puer Mikrokontroller Pins.Dëst mécht d'Wuring méi einfach an hëlleft Iech méi grouss Affichage ze bauen.

Manuell Drot mat Arduino

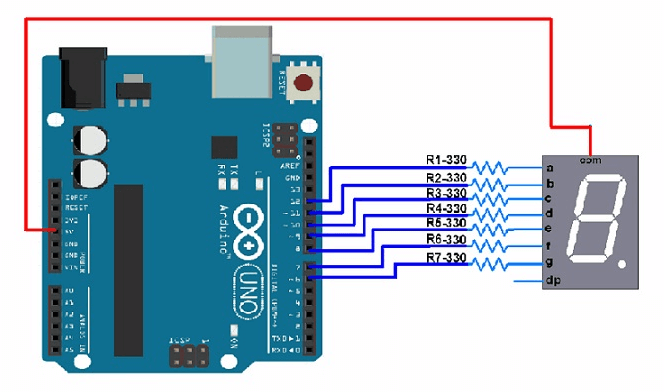

Bild 15. Seven Segment Display interfacing mat Arduino

Wann Dir e Prototyp léiert oder baut, ass et heefeg fir den Ecran mat der Hand ze kontrolléieren mat engem Arduino.E siwe-Segment Display huet aacht LEDs geformt wéi en "8."D'Segmenter ginn op g, mat engem extra fir den Dezimalpunkt (DP).

Iech kënt all den Sang-Ziffer Iech e PIN um Arduino verbonn.Wann Dir e gemeinsame Kathode-Display benotzt, da geet de gemeinsame Pin op de Buedem.Fir e Segment opzehalen, den Arduino schéckt en héije Signal fir de Segment sengem PIN.

Am allgemenge Kathode weist, héich dréit de Segment op.A gemeinsame Oktober Affichosikos, braucht Dir en niddreg Signal un.Et ass wichteg ze wëssen wéi eng Zort Display benotzt, da schreift Dir dat richtegt Code.

Zum Beispill, d'Näich 0 bis zum 9 bis 9 an d'Arduino Code dréinen op déi richteg Kombinatioun vu Segmenter fir all Zuel.Dës Method ass super fir Praxis, awer et geet net gutt fir méi wéi eng Ziffer ze maachen ausser Dir füügt multiplexing oder e Chauffer Chip.

Mat engem 4511 BCD op siwe Segment Driver Chip

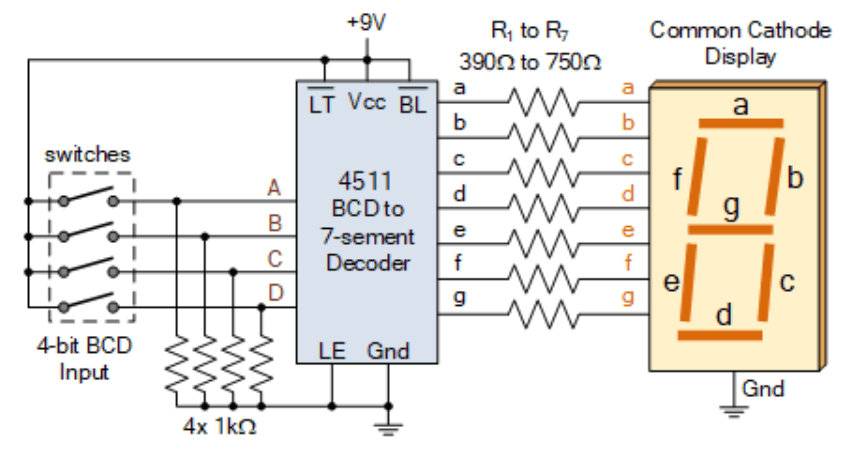

Figur 16. Benotzt e 4511 Chauffer

Fir Saachen méi einfach ze maachen an d'Mikrokontroller Pins ze späicheren, kënnt Dir en Chip wéi den CD411 benotzen.Dëse Chip hëlt eng 4-Bit binär Nummer an d'Luuchten déi richteg Segmenter op fir Zifferen 0 bis 9 ze weisen.

Dir kënnt den Chip säin Input vun der Schalter oder vun engem Mikrokontroller ginn.Wann den Input ännert, den Chip Luuchten déi richteg Zuel op der Affichage.Resiseren schützen nach ëmmer d'LEDs, an zéien Réisere behalen den Input stänneg wann d'Schalter net presséiert sinn.

De 4511 Chip mécht de Wirbel an de Code méi einfach.Amplaz all Segment ze kontrolléieren, déi de Microcontroller just eng Nummer schécken, an den Chip këmmert sech ëm de Rescht.

A méi fortgeschratt Projeten, kënne Microkontroller schwätzen fir Treiber mat Kommunikatiounsmethoden wéi i2c oder Spir ze weisen.Dëst mécht et méi einfach vill Zifferen ze kontrolléieren ouni vill Pins ze benotzen.

Wéi bauen fir e 7-Segment Display Circuit ze bauen?

E siwe-Segment Display-Setup aus Basis Deeler bauen ass e super Wee fir Elektronik ze léieren.Dir braucht e Display Modul, en Decoder Chip (wéi de 4511), resistents, Diphishich (oder Knäppercher), an e Broutboard.

Schrëtt 1: Setzt de 4511 op Ärem Burdeboard a verbënnt Pin 16 op Kraaft a Pin 8 op de Buedem.

Schrëtt-2:Wire Pins 1, 2, 6, a 7 (BCD Input) fir duerch 10k Zuchungsreitcher ze schéissen.Dëst léisst Iech binär Wäerter manuell aginn.

Schrëtt 3:Connect Lt (Lampest Test) an le (Latch aktivéieren) op VCC, an Terrain de Bi (Blanking Input).

Schrëtt 4:Connect Pins 9-15 (Output A-G) fir den Aweisung duerch 220-4707 Resistiken.

Schrëtt-5 5:Tie den Affichage säi gemeinsame Kathod Pins fir Buedem.

Elo, flippt d'Schalter déi de BCD Input ännert an d'Display aktualiséieren.Dir kënnt Featuren wéi Dezimalpunkten oder eng zweet Ziffer fir Praxis bäidroen.Mat Hëllef vun engem Mikrokontroller mat anstatt Schalter léisst d'Schalter, déi Dir Multorexing an dynamesch Affichage iwwerschreift.

Virdeeler an Nodeeler vum siwe-Segment weist

Virdeeler

• Einfach ze benotzen: e siwe-Segment Display ass ganz einfach.Et huet siwe kleng Luuchten (Laden genannt) op eng Manéier erzielt, déi all Nummer vun 0 bis 9 weisen. Dir maacht just op déi richteg Luuchten ze maachen fir all Nummer ze maachen.Dëst mécht et super fir Ufänger a klenge Projete wéi digital Clocks oder Zielen.

• Niddereg Käschte: Dës Affichage sinn bëlleg ze maachen a kafen.Well se einfach sinn an d'Basis Technologie benotzen, kënne se net vill kaschten.Dat mecht se perfekt fir klengbuddelméisseg Informatioune oder Produkter déi musse stinn.

• Benotzt ganz wéineg Muecht: Seven-Segment weist net vill Stroum net fir d'LCD ze schaffen.Och déi leschter Versioune benotze keng ze vill Kraaft wann Dir se de richtege Wee benotzt.Dofir si si gutt fir Geräter déi op Batterien lafen.

• Einfach ze liesen: D'Zuelen op engem siwe-Segment Display si hell a kloer.LED Zorte Glühwull a kann och ëmmer am Däischteren oder vu wäitem gesinn.Dofir gesitt Dir se zu Alarm Clocks a Basis Moossnamen.

• staark a laang-dauerhaft: Dës Affichage hunn net bewegend Deeler, sou datt se net einfach briechen.D'Luuchten dobannen (LED) kann eng ganz laang Zäit daueren.Si schaffen och gutt, och wann et waarm ass, kal, oder wann den Apparat net bummelt gëtt.

• Kleng a Space-spueren: siwe-Segment Display si kleng a fit gutt an enk Raum.Dir kënnt e puer Side-By-Säit leeën fir méi laang Zuelen ze weisen ouni vill Plaz ze brauchen.Si si perfekt fir kompakt Geräter.

Nodeeler

• Kann net voll Wierder oder Symboler weisen: Dës Affichage gi gemaach fir Zuelen ze weisen, net voll Bréiwer oder Symboler.Si kann e puer einfache Bréiwer (wéi A, B, C), awer net.Also si si net gutt fir voll Wierder oder Sätz ze weisen.

• net flexiblen an Design: D'Form vun der Segmenter ass fix, also kënnt Dir net änneren wéi d'Zuelen net kucken.Dir kënnt och keng Fotoen oder speziell Symboler weisen.Dëst limitéiert d'Design Optiounen fir méi stilvoll oder modern Produkter.

• Schwiereg vun E puer Winkel ze gesinn: Mat LED Zäertung kann et schwéier sinn d'Zuelen ze liesen wann Dir se net riicht kuckt.Wann Dir no der Säit kuckt oder wann et ganz hell dobausse ass, kann d'Zuelen schwéier sinn ze gesinn.

• Fëllte Quote kann méi grouss Kraaft benotzen: gefouerten Affichage méi Elektrising benotzt, besonnesch wann vill Segmänner all Zäit sinn.Dëst kann e Problem fir d'Batterie-ugedriwwe Gadgeten sinn, wou d'Kraaft wichteg ass.

• Wann een Deel Pausen ass, ass et schwéier ze liesen: Wann ee vun de Luuchten (Segmenter) stoppt, et kann eng Zuel maachen.Zum Beispill ass d'Nummer 8 esou 0 kucken wéi en 0 wann e Middgang funktionéiert.Dëst kann anerer duercherneen bréngen.

• Wiring kritt komplizéiert fir vill Zifferen: Weist méi wéi eng Ziffer bedeit méi Drot an Deeler.Dir braucht vläicht speziell Chips an extra Aarbecht fir alles ze verbannen.Naat imzeechent den Design- a Programm vu Programmer, besonnesch fir Ufänger.

Conclusioun

Siwe-Segment Displays sinn einfach an nëtzlech Tools fir Zuelen ze weisen.Si hunn verschidden Deeler opgeruff (genannt Segmenter) fir d'Zifferen vun 0 bis 9 ze bilden.DësDisposumenter ginn einfach ze verbannen, de kengem Muecht liwweren, an si super Bezuch huet. An Kichen agoldarcheechen.Dir kënnt se op verschidde Weeër kontrolléieren, aus direktem Worbips benotze fir de Chips ze spueren an d'Saache méi einfach maachen.Och wann se net voll Wierder oder fact Biller weisen, si sinn ëmmer nach eng gutt Wiel wann Dir kloer an einfach Zuel weist.
