Keramik Kondensatoren: Typen, Struktur, Coden, Leeschtung an Uwendungen

Keramik Kondensatore si Komponenten déi Dir benotzt fir elektresch Energie an engem Circuit ze späicheren an ze kontrolléieren.An dësem Artikel léiert Dir wat se sinn, wéi se gebaut sinn an déi verschidden Aarte mat deenen Dir allgemeng schafft.Dir gesitt och wéi Dir Kondensatorcoden liest, wat hir Leeschtung beaflosst a wéi se mat anere Kondensatortypen vergläichen.Andeems Dir dës Grondlage versteet, kënnt Dir de richtege Keramik Kondensator fir Är Projeten an Uwendungen wielen.

Katalog

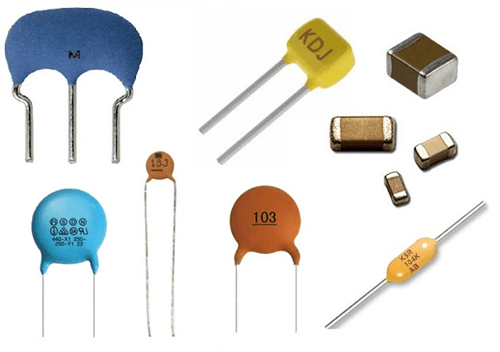

Figur 1. Keramik Capacitors

Wat sinn Keramik Kondensatoren?

A Keramik capacitor ass e Kondensator mat fixe Wäert, deen e Keramik-Dielektrik benotzt fir elektresch Energie ze späicheren an ze befreien.Et stabiliséiert Spannung, filtert Signaler, blockéiert DC, a glatt d'Kraaft an eng breet Palette vun elektronesche Circuiten.Si gi wäit benotzt well se héich Zouverlässegkeet, niddreg Käschten, kompakt SMD Packagen, niddereg gläichwäerteg Serieresistenz (ESR) an exzellente Héichfrequenzleistung ubidden.Keramik Kondensatoren erschéngen a Konsumentelektronik, Autossystemer, Power Management Moduler a Kommunikatiounsapparater.

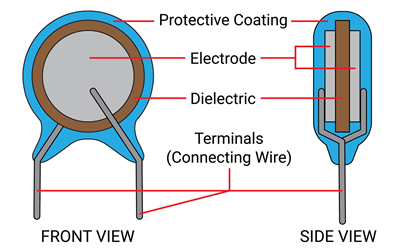

Figur 2. Struktur vun engem Keramik Capacitor

Zorte vu Keramik Capacitors

Et gi véier Haaptarten vu Keramikkondensatoren, jidderee fir e spezifeschen Zweck gebaut.D'Sektiounen hei ënnen erklären wat all Typ mécht a wou se benotzt gëtt.

Multilayer Keramik Kondensator (MLCC)

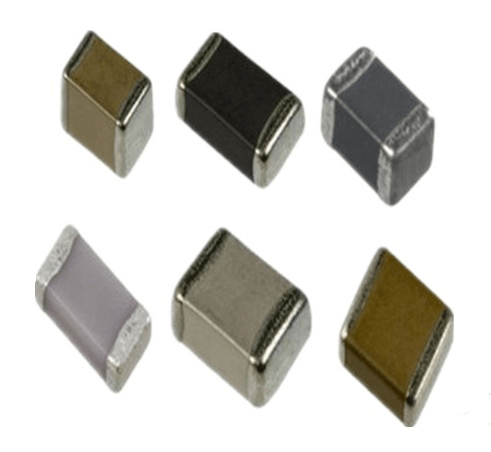

Figur 3. MLCCs

Multilayer Keramik Kondensatoren (MLCCs) si kompakt, Uewerflächmontéiert Komponenten aus gestapelten kerameschen dielektresche Schichten a Metallelektroden.Dësen Design erlaabt MLCCs eng héich Kapazitéit an engem klenge Package z'erreechen, sou datt se wäit an Smartphones, Computeren an Automobilelektronik benotzt ginn.Am Verglach mat anere Keramik Kondensatortypen, bidden MLCCs exzellent Frequenzleistung, niddereg ESR a staark Zouverlässegkeet fir High-Density Circuits.Hir Villsäitegkeet, niddereg Käschte, a breet Palette vu Kapazitéitwäerter maachen se den allgemengste Keramikkondensator, deen an modernen elektroneschen Apparater benotzt gëtt.

Keramik Disc Kondensator

Figur 4. Keramik Disc Capacitors

Keramik Disc Kondensatoren sinn traditionell radial gefouert Komponente mat engem flaache, kreesfërmege Keramikkierper déi dacks a Low-Cost Filteren a Bypass Uwendungen benotzt ginn.Hir einfach Disc Struktur mécht se einfach ze identifizéieren an gëeegent fir Duerch-Lach Circuit Designs.Am Géigesaz zu MLCCs, déi fir kompakt SMD Layouten optimiséiert sinn, handhaben Keramik Disc Kondensatoren méi héich Spannungen a bidden stabil Leeschtung an allgemeng Zweck Circuits.Si bleiwen eng populär Wiel fir Stroumversuergung, Konsumentelektronik, a Basis Timing Uwendungen wéinst hirer Haltbarkeet a Bezuelbarkeet.

Feedthrough Ceramic Capacitor (FCC)

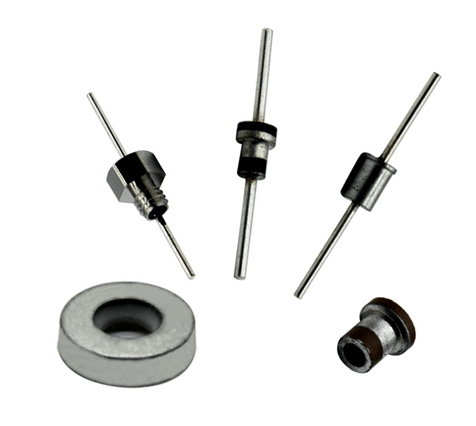

Figur 5. Feedthrough Keramik Capacitors

Feedthrough Ceramic Capacitors (FCCs) si spezialiséiert Komponenten entworf fir héichfrequenz Geräischer ze filteren wéi d'Signaler duerch eng Buedembarriär passéieren.Hir eenzegaarteg Feedthrough Struktur liwwert eng super EMI / RFI Ënnerdréckung am Verglach mat Standard Keramik Kondensatoren.FCCs ginn allgemeng a Kommunikatiounsausrüstung, RF Circuiten, Schirmpanelen a sensiblen elektronesche Systemer benotzt, déi staark Geräischerfilterung erfuerderen.Am Géigesaz zu MLCCs a Keramik Disc Kondensatoren, sinn FCCs speziell fir Kaméidiisolatioun konstruéiert anstatt allgemeng Circuit Kapazitéit.

Keramik Power Capacitor (CPC)

Figur 6. Keramik Power Capacitor

Keramik Kraaft Kondensatoren (CPCs), och bekannt als Doorknob Kondensatoren, sinn Héichspannungskeramik Kondensatoren gebaut fir RF Kraaft, Pulskreesser, an industriell Uwendungen.Hir décke Keramik dielektresch a robust Metallgehäuse erlaben hinnen extrem héich Spannung an héich Stroumbedéngungen ze widderstoen.Am Verglach mat MLCCs a Keramik Disc Typen, bidden CPCs vill méi grouss Kraafthandhabung awer kommen a vill méi grouss kierperlech Gréissten.Dës Kondensatore ginn allgemeng a Radiosender, Kondensatorbanken, Héichspannungsenergie benotzt, an aner Uwendungen déi maximal Energiestabilitéit an Haltbarkeet erfuerderen.

Keramik Kondensator Coden a Wäert Konversioun

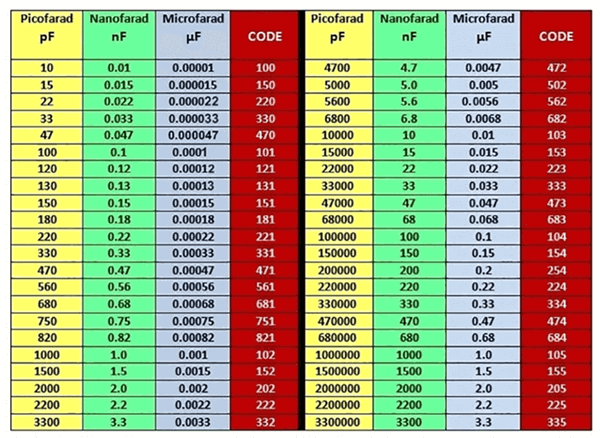

Figur 7. Keramik Capacitor Wäert an Code Konversioun Charts

D'Figur hei uewen weist e Konversiounsdiagramm fir Keramik Kondensatorwäerter, Oplëschtung Kapazitéit a Picofarads (pF), Nanofarads (nF), a Mikrofarads (µF) zesumme mat hiren entspriechende 3-Ziffer Kondensatorcoden.

Keramik Capacitor Leeschtung Faktoren

Verschidde Betribsbedingunge kënnen d'tatsächlech Kapazitéit, Stabilitéit a laangfristeg Zouverlässegkeet vu Keramikkondensatoren beaflossen.Dës Faktore verstoen hëlleft eng richteg Komponentauswiel a besser Circuitleistung ze garantéieren.

Temperatur

Temperaturännerungen hunn e staarken Impakt op Klass II Dielektrik wéi X5R an X7R, verursaache merkbar Kapazitanzvariatioun iwwer hir Operatiounsberäich.Am Géigesaz, Klass I Dielektrik wéi NP0 / C0G bleiwen extrem stabil an behalen hir Kapazitéit och ënner breet Temperaturverschiebungen.

DC Bias Effekt

Wann e Keramik Kondensator no bei senger nominéierter Spannung funktionnéiert, kann seng Kapazitéit erofgoen.Dësen Effekt ass am meeschte verbreet an High-K Dielektriken wéi X5R an X7R, wou d'Applikatioun vun enger méi héijer DC Spannung benotzbar Kapazitéit reduzéiere kann.

Frequenz

Bei méi héije Frequenzen erhéijen dielektresch Verloschter, wat e Réckgang vun der effektiver Kapazitéit verursaacht.Dëst mécht Frequenzverhalen eng wichteg Considératioun fir RF Circuiten, Héichgeschwindeg digital Systemer, a Schaltkraaftversuergung.

Alterung

Klass II Keramik Kondensatoren verléieren natierlech Kapazitéit mat der Zäit an engem prévisibelen, logarithmesche Muster, typesch 1-7% pro Joerzéngt vu Stonnen.Klass I Kondensatoren weisen dësen Alterungseffekt net.

Mechanesch Stress

Multilayer Keramik Kondensatoren (MLCCs) sinn ufälleg fir Flex-Rëss verursaacht duerch PCB Béie, Schwéngung oder falsch Montage.Dës Rëss kann zu Leeschtung Verloscht oder komplett Echec Féierung.

Fiichtegkeet an Ëmweltbedéngungen

Héich Fiichtegkeet oder Belaaschtung fir haart Ëmfeld kann d'Isolatiounsresistenz senken an de Leckstroum erhéijen, wat d'allgemeng Zouverlässegkeet reduzéiert.Richteg Beschichtung oder Verkapselung hëlleft dës Risiken ze reduzéieren.

Keramik vs Elektrolytesch vs Tantal

Keramik, elektrolytesch, an Tantal Kondensatoren behuelen sech anescht a Circuiten.D'Tabell hei drënner vergläicht hir Schlëssel Differenzen.

Aspekt	Keramik Kondensator	Elektrolytesch Kondensator	Tantal Kondensator
Dielektresch Material	Keramik Schichten	Aluminium Oxid + Elektrolyt	Tantal Pentoxid + Elektrolyt
Polaritéit	Net-polare	Polariséiert	Polariséiert
Kapazitéit Range	Ganz kleng bis mëttel (1 pF-100 µF)	Héich (1 µF–10.000 µF)	Mëttelméisseg (0,1 µF–1.000 µF)
Spannung Bewäertung	Breet Range (6.3V–3kV)	Mëttelméisseg (6.3V–450V)	Ënneschten bis mëttel (2,5V–50V)
ESR (Äquivalent Serie Resistenz)	Ganz niddereg ESR	Héich ESR	Niddereg bis mëttel ESR
ESL (Äquivalent Serie Induktioun)	Ganz niddereg ESL	Mëttelméisseg ESL	Niddereg ESL
Frequenz Leeschtung	exzellent fir héich Frequenz	Aarmséileg fir héich Frequenz	Gutt fir Mëtt-Frequenz
Stabilitéit	Klass ech: ganz stabil;Klass II: mëttelméisseg	Net stabil iwwer Temperatur	Stabil am Verglach zu elektrolytesch
DC Bias Effekt	Opfälleg op X5R/X7R	Minimal	Minimal
Alterung Verhalen	Klass II verléiert Kapazitéit iwwer Zäit	Degradéiert lues a lues mam Gebrauch	Ganz stabil Alterung
Leckage Aktuell	Ganz niddereg	Héich	Niddereg
Ripple Aktuell Ëmgank	Gutt	Ganz gutt fir grouss Ripple	Mëttelméisseg
Kierperlech Gréisst	Ganz kleng MLCC Packagen	Méi grouss Gréisst	Kleng a kompakt
Echec Modus	Rëss wéinst Flex Stress	Dréchent, Erhéijung ESR	Kann versoen kuerz wann iwwerstresst

Virdeeler an Nodeeler vun Keramik Capacitors

Virdeeler

• Ganz niddereg ESR an ESL

• Excellent héich-Frequenz Charakteristiken

• Breet Spannungsbereich (6,3V–3kV)

• Kompakt MLCC Gréisste fir SMD benotzen

• Bezuelbar a wäit verfügbar

• Laang Liewensdauer mat héijer Zouverlässegkeet

Nodeeler

• Kapazitéit derates ënner DC Bias

• Alterung an Klass II dielectrics

• Mechanesch Rëss wéinst Stress oder Flex

• Limitéiert Kapazitéit am Verglach mat Elektrolytik

Uwendungen fir Keramik Kondensatoren

Keramik Kondensatore ginn iwwer bal all modern Elektronik benotzt wéinst hirer Villsäitegkeet a Leeschtung.

Decoupling an Bypass

Keramik Kondensatore ginn allgemeng bei ICs plazéiert fir elektresch Geräischer ze reduzéieren.Si hëllefen eng stänneg Spannung z'erhalen andeems se plötzlech Schwankungen op Stroumleitungen filteren.Dëst garantéiert stabil Operatioun vun digitalen an analoge Komponenten.

Stroumversuergung Filter

Dës Kondensatore bidden Héichfrequenzfilter beim Schalten vun Energieversuergung a Reglementer.Si entfernen ongewollt Ripple an elektresch Geräischer vun der Ausgangsspannung.Dëst resultéiert an enger propperer a méi stabiler Kraaftversuergung op sensibel Circuiten.

RF a Kommunikatioun Circuits

Keramik Kondensatore ginn an RF Circuiten benotzt fir Tuning a präzis Filteren.Si ënnerstëtzen Impedanzmatchung fir maximal Signaltransfer tëscht Komponenten ze garantéieren.Hir niddereg Verloschter maachen se gëeegent fir héich-Frequenz Kommunikatioun Systemer.

Timing an Oszilléierer Circuiten

Klass I Keramik Kondensatore bidden exzellent Stabilitéit fir Timing-Zesummenhang Funktiounen.Si behalen konsequent Kapazitéit iwwer Temperatur an Zäit.Dëst mécht se ideal fir Oszilléierer, Aueren a Frequenzsteuerkreesser.

Automobile Electronics

MLCCs gi wäit an Autossystemer benotzt well se héich Temperaturen an haart Ëmfeld toleréiere kënnen.Si widderstoen Schwéngungen, Schock, a mechanesche Stress fonnt an Gefierer.Dës Qualitéite maachen se zouverlässeg fir ECUs, Sensoren a Kontrollmoduler.

Industriell Equipement

Keramik Kondensatore ginn a Motordriven, Automatisatiounssystemer an industrielle Kontrollen benotzt.Si ënnerstëtzen stabil Leeschtung an Ëmfeld mat elektresche Geräischer an Temperaturvariatiounen.Hir Haltbarkeet mécht se gëeegent fir laangfristeg industriell Operatioun.

Conclusioun

Keramik Kondensatoren hëllefen d'Spannung ze stabiliséieren, d'Signaler ze filteren a funktionnéieren gutt bei héijer Frequenzen a ville elektronesche Systemer.Hiren Design a Material erlaben hinnen an alles aus klenge Gadgeten ze Automotive an industriell Equipement benotzt ginn.Faktore wéi Temperatur, DC Bias, Frequenz, Alterung an Ëmfeld beaflossen wéi gutt se Leeschtunge.Mat hirer klenger Gréisst, niddrege Käschten a staarker Zouverlässegkeet bleiwen Keramikkondensatoren ee vun de meeschte verbreetste Komponenten an der Elektronik.
